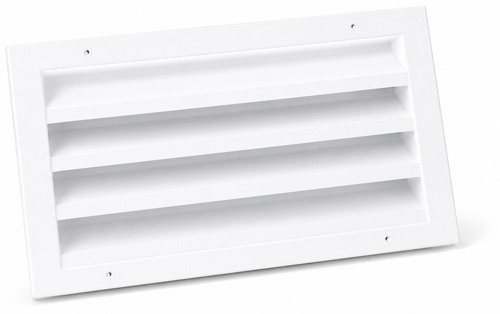

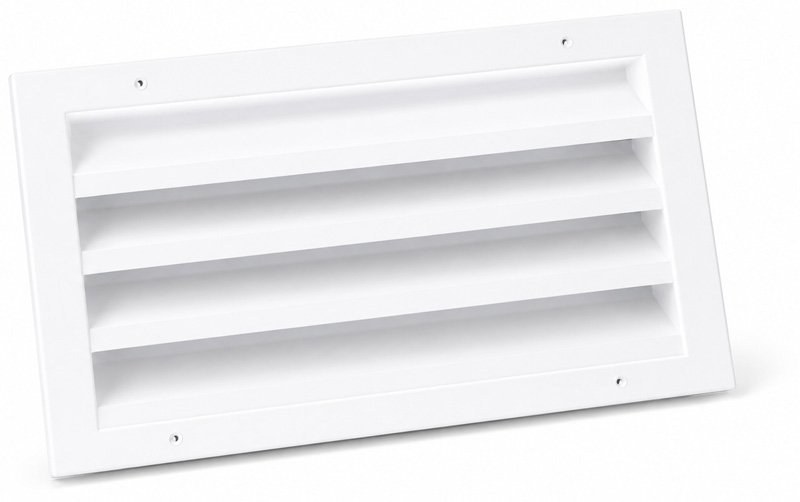

Вентиляционные решетки АРН, АРН-С
Наружные решетки АРН предназначены для забора свежего воздуха и удаления загрязненного воздуха из зданий.
Решетка представляет собой прямоугольную алюминиевую раму с неподвижными жалюзи. Форма жалюзи препятствует проникновению атмосферных осадков с улицы внутрь вентиляционного канала.
Решетки устанавливаются в стену здания с помощью самонарезающих винтов. В исполнении АРН-С дополнительно устанавливается защитная сетка для защиты воздуховода от листвы, птиц и грызунов.
Минимальный размер решетки составляет 150×150 мм, максимальный — 2000×2000 мм, стандартный шаг изготовления — 50 мм. По запросу возможно изготовление решеток с нестандартным шагом.
Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет RAL 9016.
При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL или текстурирование.

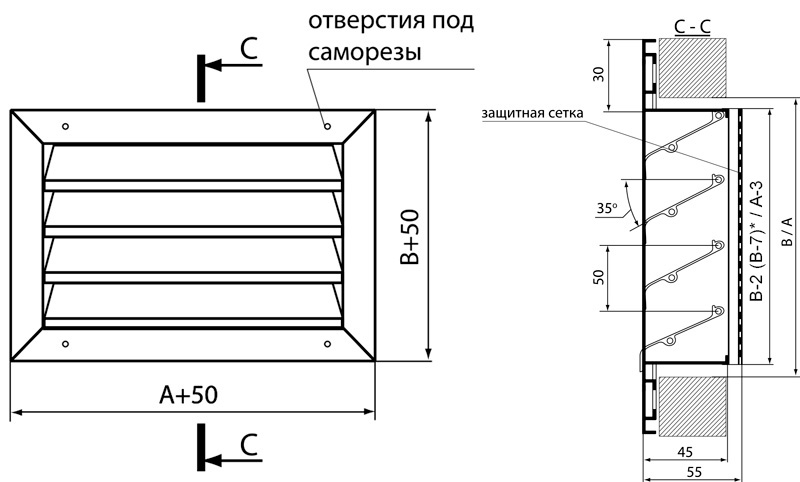

Габаритно присоединительные размеры
В скобках указаны размеры для решеток с B > 1000 мм
Расшифровка обозначения решетки АРН
Пример обозначения: АРН-С 400x400 RAL 7035 TXX
АРН — тип изделия.
С — исполнение с защитной сеткой. При отсутствии сетки символ «С» не указывается.
AхB — типоразмер решетки, мм.
RAL XXXX TXX — тип и цвет покрытия. При стандартном белом цвете RAL 9016 обозначение RAL и номер цвета не указываются.
Информация для подбора наружных решеток АРН
В режиме выброса воздуха
| Типоразмер | Fжс, м² | LwA = 25 дБ(A) | LwA = 35 дБ(A) | LwA = 45 дБ(A) | |||
|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔPп, Па | L0, м³/ч | ΔPп, Па | L0, м³/ч | ΔPп, Па | ||
| 200x200 | 0,014 | 110 | 5 | 190 | 16 | 310 | 44 |
| 300x150 | 0,014 | 130 | 9 | 220 | 25 | 350 | 63 |
| 300x300 | 0,036 | 310 | 7 | 500 | 18 | 770 | 43 |
| 400x200 | 0,029 | 260 | 8 | 430 | 21 | 680 | 53 |
| 400x400 | 0,069 | 610 | 7 | 980 | 19 | 1480 | 42 |
| 500x250 | 0,049 | 460 | 9 | 740 | 22 | 1120 | 51 |
| 500x300 | 0,061 | 570 | 8 | 910 | 21 | 1380 | 49 |
| 500x500 | 0,112 | 1040 | 8 | 1630 | 19 | 2240 | 44 |
| 600x300 | 0,074 | 710 | 9 | 1120 | 23 | 1690 | 51 |
| 600x350 | 0,089 | 850 | 9 | 1340 | 21 | 2010 | 48 |
| 600x600 | 0,165 | 1590 | 8 | 2460 | 19 | 3660 | 43 |
| 700x400 | 0,122 | 1190 | 9 | 1850 | 22 | 2770 | 48 |
| 700x700 | 0,228 | 2290 | 9 | 3470 | 21 | 5170 | 46 |
| 800x500 | 0,180 | 1800 | 9 | 2770 | 22 | 4100 | 48 |
| 800x800 | 0,302 | 3110 | 10 | 4670 | 22 | 6870 | 48 |
| 900x900 | 0,385 | 4050 | 10 | 6050 | 23 | 8800 | 49 |
| 1000x500 | 0,226 | 2350 | 10 | 3350 | 21 | 5280 | 51 |
| 1000x1000 | 0,480 | 5130 | 11 | 7670 | 25 | 10940 | 50 |
| 1200x1200 | 0,684 | 7690 | 12 | 11250 | 25 | 16060 | 52 |
В режиме воздухозабора
| Типоразмер | Fжс, м² | LwA = 25 дБ(A) | LwA = 35 дБ(A) | LwA = 45 дБ(A) | |||
|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔPп, Па | L0, м³/ч | ΔPп, Па | L0, м³/ч | ΔPп, Па | ||
| 200x200 | 0,014 | 100 | 7 | 160 | 18 | 240 | 41 |
| 300x150 | 0,014 | 110 | 8 | 180 | 22 | 280 | 53 |
| 300x300 | 0,036 | 240 | 7 | 400 | 19 | 620 | 45 |
| 400x200 | 0,029 | 210 | 8 | 350 | 22 | 540 | 52 |
| 400x400 | 0,069 | 450 | 7 | 760 | 20 | 1190 | 49 |
| 500x250 | 0,049 | 350 | 8 | 580 | 22 | 900 | 53 |
| 500x300 | 0,061 | 420 | 7 | 710 | 21 | 1110 | 52 |
| 500x500 | 0,112 | 710 | 7 | 1230 | 21 | 1960 | 52 |
| 600x300 | 0,074 | 510 | 8 | 870 | 22 | 1360 | 54 |
| 600x350 | 0,089 | 600 | 8 | 1030 | 22 | 1610 | 54 |
| 600x600 | 0,165 | 1010 | 6 | 1800 | 20 | 2920 | 53 |
| 700x400 | 0,122 | 790 | 7 | 1380 | 22 | 2220 | 56 |
| 700x700 | 0,228 | 1330 | 6 | 2470 | 21 | 4070 | 56 |
| 800x500 | 0,180 | 1110 | 7 | 2010 | 22 | 3270 | 57 |
| 800x800 | 0,302 | 1680 | 6 | 3220 | 21 | 5390 | 57 |
| 900x900 | 0,385 | 2050 | 5 | 4010 | 20 | 6890 | 59 |
| 1000x500 | 0,226 | 1350 | 6 | 2520 | 22 | 4160 | 59 |
| 1000x1000 | 0,480 | 2420 | 5 | 4890 | 19 | 8550 | 59 |
| 1200x1200 | 0,684 | 3240 | 4 | 6810 | 18 | 12180 | 58 |

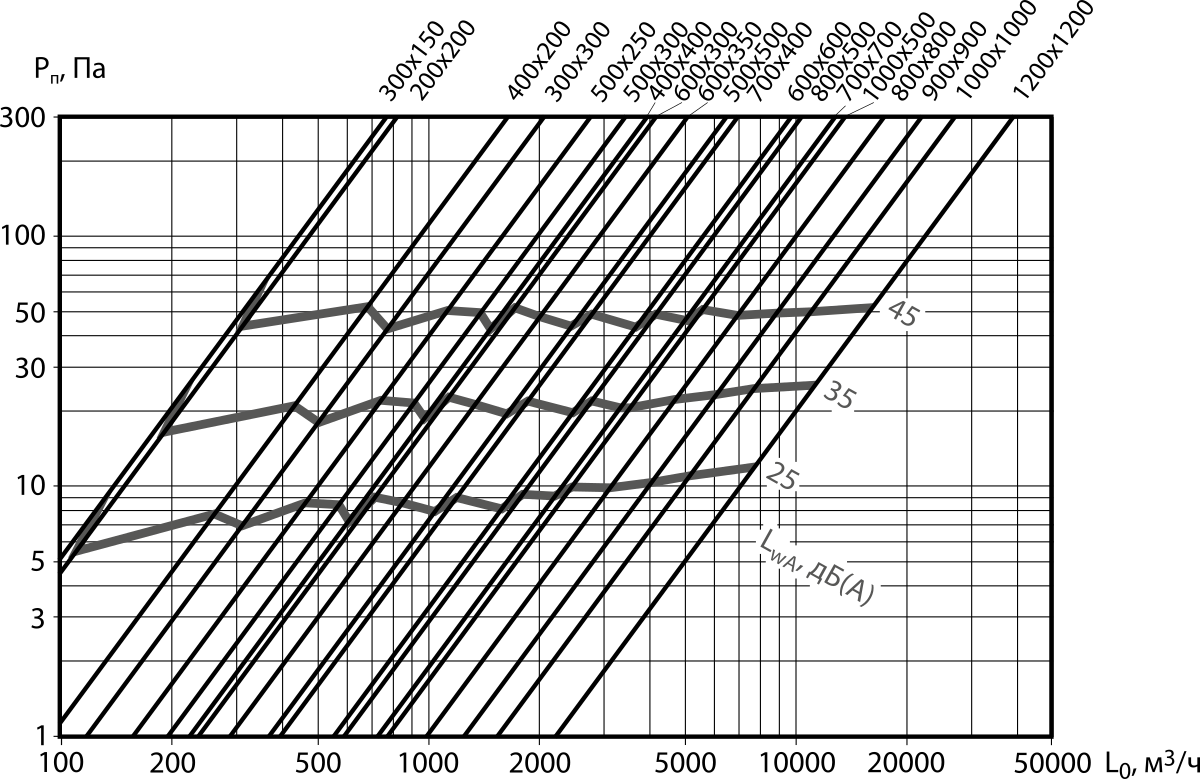

Аэродинамические и акустические характеристики решеток АРН
Характеристики решеток АРН
В таблице приведены характеристики решеток АРН по типоразмеру A×B. Для подбора выберите размер A по верхней строке, а размер B — по первому столбцу.
Значения в ячейках указаны сверху вниз:
F0 — площадь фронтального сечения, м²;
Fжс — площадь живого сечения, м²;
масса — вес решетки, кг.
A 150–1050 мм, B 150–1050 мм
| B \ A, мм | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 0,020 0,007 0,4 |
0,027 0,009 0,4 |
0,034 0,012 0,5 |
0,041 0,014 0,6 |
0,048 0,016 0,7 |
0,055 0,019 0,8 |
0,062 0,021 0,9 |
0,069 0,024 1,0 |
0,077 0,026 1,0 |
0,084 0,029 1,1 |
0,091 0,031 1,2 |
0,098 0,034 1,3 |
0,105 0,036 1,4 |
0,112 0,039 1,5 |
0,119 0,041 1,6 |
0,126 0,043 1,7 |
0,134 0,046 1,7 |
0,141 0,048 1,8 |
0,148 0,049 1,9 |
| 200 | 0,026 0,010 0,4 |
0,036 0,014 0,5 |
0,046 0,018 0,6 |
0,055 0,021 0,8 |
0,065 0,025 0,9 |
0,075 0,029 1,0 |
0,084 0,033 1,1 |
0,094 0,036 1,2 |
0,103 0,040 1,3 |
0,113 0,044 1,4 |
0,123 0,048 1,5 |
0,132 0,051 1,6 |
0,142 0,055 1,7 |
0,152 0,059 1,8 |
0,161 0,062 1,9 |
0,171 0,066 2,0 |
0,180 0,070 2,1 |
0,190 0,074 2,2 |
0,200 0,075 2,4 |
| 250 | 0,033 0,014 0,5 |
0,045 0,019 0,6 |
0,058 0,024 0,8 |
0,070 0,029 0,9 |
0,082 0,034 1,0 |
0,094 0,039 1,1 |
0,106 0,044 1,3 |
0,118 0,049 1,4 |
0,130 0,054 1,5 |
0,142 0,059 1,6 |
0,155 0,064 1,8 |
0,167 0,069 1,9 |
0,179 0,074 2,0 |
0,191 0,079 2,1 |
0,203 0,084 2,2 |
0,215 0,089 2,4 |
0,227 0,094 2,5 |
0,239 0,099 2,6 |
0,252 0,101 2,8 |
| 300 | 0,040 0,017 0,6 |
0,055 0,024 0,7 |
0,069 0,030 0,9 |
0,084 0,036 1,0 |
0,099 0,043 1,2 |
0,113 0,049 1,3 |
0,128 0,055 1,5 |
0,143 0,061 1,6 |
0,157 0,068 1,7 |
0,172 0,074 1,9 |
0,186 0,080 2,0 |
0,201 0,087 2,2 |
0,216 0,093 2,3 |
0,230 0,099 2,4 |
0,245 0,106 2,6 |
0,260 0,112 2,7 |
0,274 0,118 2,9 |
0,289 0,124 3,0 |
0,303 0,127 3,2 |
| 350 | 0,047 0,021 0,7 |
0,064 0,028 0,8 |
0,081 0,036 1,0 |
0,098 0,044 1,2 |
0,116 0,051 1,3 |
0,133 0,059 1,5 |
0,150 0,066 1,6 |
0,167 0,074 1,8 |
0,184 0,082 2,0 |
0,201 0,089 2,1 |
0,218 0,097 2,3 |
0,235 0,104 2,4 |
0,253 0,112 2,6 |
0,270 0,119 2,8 |
0,287 0,127 2,9 |
0,304 0,135 3,1 |
0,321 0,142 3,2 |
0,338 0,150 3,4 |
0,355 0,154 3,6 |
| 400 | 0,054 0,024 0,8 |
0,074 0,033 0,9 |
0,093 0,042 1,1 |
0,113 0,051 1,3 |
0,132 0,060 1,5 |
0,152 0,069 1,7 |
0,172 0,078 1,8 |
0,191 0,086 2,0 |
0,211 0,095 2,2 |
0,231 0,104 2,4 |
0,250 0,113 2,5 |
0,270 0,122 2,7 |
0,289 0,131 2,9 |
0,309 0,140 3,1 |
0,329 0,149 3,3 |
0,348 0,157 3,4 |
0,368 0,166 3,6 |
0,388 0,175 3,8 |
0,407 0,180 4,0 |
| 450 | 0,061 0,028 0,8 |
0,083 0,038 1,0 |
0,105 0,048 1,2 |
0,127 0,058 1,4 |
0,149 0,069 1,6 |
0,171 0,079 1,8 |
0,194 0,089 2,0 |
0,216 0,099 2,2 |
0,238 0,109 2,4 |
0,260 0,119 2,6 |
0,282 0,129 2,8 |
0,304 0,140 3,0 |
0,326 0,150 3,2 |
0,348 0,160 3,4 |
0,371 0,170 3,6 |
0,393 0,180 3,8 |
0,415 0,190 4,0 |
0,437 0,201 4,3 |
0,459 0,206 4,5 |
| 500 | 0,068 0,031 0,9 |
0,092 0,043 1,1 |
0,117 0,054 1,4 |
0,142 0,066 1,6 |
0,166 0,077 1,8 |
0,191 0,089 2,0 |
0,215 0,100 2,2 |
0,240 0,112 2,4 |
0,265 0,123 2,6 |
0,289 0,134 2,9 |
0,314 0,146 3,1 |
0,339 0,157 3,3 |
0,363 0,169 3,5 |
0,388 0,180 3,7 |
0,412 0,192 3,9 |
0,437 0,203 4,2 |
0,462 0,214 4,4 |
0,486 0,226 4,6 |
0,511 0,232 4,9 |
| 550 | 0,075 0,035 1,0 |
0,102 0,048 1,2 |
0,129 0,060 1,5 |
0,156 0,073 1,7 |
0,183 0,086 1,9 |
0,210 0,099 2,2 |
0,237 0,111 2,4 |
0,264 0,124 2,6 |
0,292 0,137 2,9 |
0,319 0,149 3,1 |
0,346 0,162 3,3 |
0,373 0,175 3,6 |
0,400 0,188 3,8 |
0,427 0,200 4,0 |
0,454 0,213 4,3 |
0,481 0,226 4,5 |
0,509 0,239 4,7 |
0,536 0,251 5,0 |
0,563 0,258 5,4 |
| 600 | 0,081 0,038 1,1 |
0,111 0,053 1,3 |
0,141 0,067 1,6 |
0,170 0,081 1,8 |
0,200 0,095 2,1 |
0,230 0,109 2,4 |
0,259 0,123 2,6 |
0,289 0,137 2,9 |
0,318 0,151 3,1 |
0,348 0,165 3,4 |
0,378 0,179 3,6 |
0,407 0,193 3,9 |
0,437 0,207 4,1 |
0,467 0,221 4,4 |
0,496 0,235 4,6 |
0,526 0,249 4,9 |
0,555 0,263 5,1 |
0,585 0,277 5,4 |
0,615 0,284 5,8 |
| 650 | 0,088 0,042 1,2 |
0,120 0,057 1,4 |
0,153 0,073 1,7 |
0,185 0,088 2,0 |
0,217 0,103 2,3 |
0,249 0,119 2,5 |
0,281 0,134 2,8 |
0,313 0,149 3,1 |
0,345 0,164 3,3 |
0,377 0,180 3,6 |
0,410 0,195 3,9 |
0,442 0,210 4,1 |
0,474 0,226 4,4 |
0,506 0,241 4,7 |
0,538 0,256 5,0 |
0,570 0,271 5,2 |
0,602 0,287 5,5 |
0,634 0,302 5,8 |
0,667 0,310 6,1 |
| 700 | 0,095 0,046 1,3 |
0,130 0,062 1,5 |
0,164 0,079 1,8 |
0,199 0,095 2,1 |
0,234 0,112 2,4 |
0,268 0,128 2,7 |
0,303 0,145 3,0 |
0,338 0,162 3,3 |
0,372 0,178 3,6 |
0,407 0,195 3,9 |
0,441 0,211 4,1 |
0,476 0,228 4,4 |
0,511 0,245 4,7 |
0,545 0,261 5,0 |
0,580 0,278 5,3 |
0,615 0,294 5,6 |
0,649 0,311 5,9 |
0,684 0,327 6,2 |
0,718 0,336 6,5 |
| 750 | 0,102 0,049 1,3 |
0,139 0,067 1,6 |
0,176 0,085 2,0 |
0,213 0,103 2,3 |
0,251 0,121 2,6 |
0,288 0,138 2,9 |
0,325 0,156 3,2 |
0,362 0,174 3,5 |
0,399 0,192 3,8 |
0,436 0,210 4,1 |
0,473 0,228 4,4 |
0,510 0,246 4,7 |
0,548 0,263 5,0 |
0,585 0,281 5,3 |
0,622 0,299 5,6 |
0,659 0,317 5,9 |
0,696 0,335 6,2 |
0,733 0,353 6,6 |
0,770 0,362 7,1 |
| 800 | 0,109 0,053 1,4 |
0,149 0,072 1,7 |
0,188 0,091 2,1 |
0,228 0,110 2,4 |
0,267 0,129 2,7 |
0,307 0,148 3,0 |
0,347 0,168 3,4 |
0,386 0,187 3,7 |
0,426 0,206 4,0 |
0,466 0,225 4,3 |
0,505 0,244 4,7 |
0,545 0,263 5,0 |
0,584 0,282 5,3 |
0,624 0,302 5,6 |
0,664 0,321 5,9 |
0,703 0,340 6,3 |
0,743 0,359 6,6 |
0,783 0,378 6,9 |
0,822 0,388 7,4 |
| 850 | 0,116 0,056 1,5 |
0,158 0,077 1,8 |
0,200 0,097 2,2 |
0,242 0,117 2,5 |
0,284 0,138 2,9 |
0,326 0,158 3,2 |
0,369 0,179 3,6 |
0,411 0,199 3,9 |
0,453 0,220 4,2 |
0,495 0,240 4,6 |
0,537 0,261 4,9 |
0,579 0,281 5,3 |
0,621 0,301 5,6 |
0,663 0,322 6,0 |
0,706 0,342 6,3 |
0,748 0,363 6,7 |
0,790 0,383 7,0 |
0,832 0,404 7,3 |
0,874 0,414 7,8 |
| 900 | 0,123 0,060 1,6 |
0,167 0,081 1,9 |
0,212 0,103 2,3 |
0,257 0,125 2,7 |
0,301 0,147 3,0 |
0,346 0,168 3,4 |
0,390 0,190 3,8 |
0,435 0,212 4,1 |
0,480 0,233 4,5 |
0,524 0,255 4,8 |
0,569 0,277 5,2 |
0,614 0,299 5,6 |
0,658 0,320 5,9 |
0,703 0,342 6,3 |
0,747 0,364 6,7 |
0,792 0,385 7,0 |
0,837 0,407 7,4 |
0,881 0,429 7,7 |
0,926 0,440 8,2 |
| 950 | 0,130 0,063 1,7 |
0,177 0,086 2,0 |
0,224 0,109 2,4 |
0,271 0,132 2,8 |
0,318 0,155 3,2 |
0,365 0,178 3,6 |
0,412 0,201 3,9 |
0,459 0,224 4,3 |
0,507 0,247 4,8 |
0,554 0,270 5,1 |
0,601 0,293 5,5 |
0,648 0,316 5,8 |
0,695 0,339 6,2 |
0,742 0,362 6,6 |
0,789 0,385 7,0 |
0,836 0,408 7,4 |
0,884 0,431 7,8 |
0,931 0,454 8,1 |
0,978 0,466 8,7 |
| 1000 | 0,136 0,067 1,7 |
0,186 0,091 2,1 |
0,236 0,115 2,5 |
0,285 0,140 2,9 |
0,335 0,164 3,2 |
0,385 0,188 3,7 |
0,434 0,212 4,1 |
0,484 0,237 4,5 |
0,533 0,261 4,9 |
0,583 0,285 5,3 |
0,633 0,310 5,7 |
0,682 0,334 6,1 |
0,732 0,358 6,5 |
0,782 0,383 6,9 |
0,831 0,407 7,3 |
0,881 0,431 7,7 |
0,930 0,455 8,1 |
0,980 0,480 8,6 |
1,030 0,492 9,1 |
| 1050 | 0,143 0,070 1,8 |
0,195 0,096 2,2 |
0,246 0,121 2,7 |
0,298 0,147 3,1 |
0,350 0,173 3,5 |
0,402 0,198 3,9 |
0,454 0,224 4,3 |
0,506 0,249 4,7 |
0,558 0,275 5,2 |
0,610 0,300 5,6 |
0,661 0,326 6,1 |
0,713 0,352 6,4 |
0,765 0,377 6,8 |
0,817 0,403 7,2 |
0,869 0,428 7,7 |
0,921 0,454 8,1 |
0,973 0,479 8,5 |
1,025 0,505 8,9 |
1,076 0,518 9,5 |
A 150–1050 мм, B 1100–1950 мм
Значения в ячейках указаны сверху вниз:
F0 — площадь фронтального сечения, м²;
Fжс — площадь живого сечения, м²;
масса — вес решетки, кг.
| B \ A, мм | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1100 | 0,149 0,074 1,9 |
0,204 0,101 2,3 |
0,258 0,128 2,8 |
0,313 0,154 3,2 |
0,367 0,181 3,6 |
0,421 0,208 4,1 |
0,476 0,235 4,5 |
0,530 0,262 5,0 |
0,584 0,289 5,4 |
0,639 0,316 5,9 |
0,693 0,342 6,3 |
0,747 0,369 6,7 |
0,802 0,396 7,2 |
0,856 0,423 7,6 |
0,911 0,450 8,0 |
0,965 0,477 8,4 |
1,019 0,504 8,9 |
1,074 0,530 9,3 |
1,128 0,544 9,9 |
| 1150 | 0,156 0,077 2,0 |
0,213 0,105 2,4 |
0,270 0,134 2,9 |
0,327 0,162 3,3 |
0,384 0,190 3,8 |
0,441 0,218 4,3 |
0,497 0,246 4,7 |
0,554 0,274 5,2 |
0,611 0,303 5,6 |
0,668 0,331 6,1 |
0,725 0,359 6,5 |
0,782 0,387 7,0 |
0,839 0,415 7,4 |
0,896 0,443 7,9 |
0,952 0,471 8,3 |
1,009 0,500 8,8 |
1,066 0,528 9,3 |
1,123 0,556 9,7 |
1,180 0,570 10,3 |
| 1200 | 0,163 0,081 2,1 |
0,223 0,110 2,5 |
0,282 0,140 3,0 |
0,341 0,169 3,5 |
0,401 0,199 4,0 |
0,460 0,228 4,4 |
0,519 0,257 4,9 |
0,579 0,287 5,4 |
0,638 0,316 5,8 |
0,697 0,346 6,3 |
0,757 0,375 6,8 |
0,816 0,405 7,3 |
0,876 0,434 7,7 |
0,935 0,463 8,2 |
0,994 0,493 8,7 |
1,054 0,522 9,2 |
1,113 0,552 9,6 |
1,172 0,581 10,1 |
1,232 0,596 10,8 |
| 1250 | 0,170 0,084 2,1 |
0,232 0,115 2,6 |
0,294 0,146 3,1 |
0,356 0,177 3,6 |
0,417 0,207 4,1 |
0,479 0,238 4,6 |
0,541 0,269 5,1 |
0,603 0,299 5,6 |
0,665 0,330 6,1 |
0,727 0,361 6,6 |
0,789 0,392 7,1 |
0,851 0,422 7,5 |
0,912 0,453 8,0 |
0,974 0,484 8,5 |
1,036 0,514 9,0 |
1,098 0,545 9,5 |
1,160 0,576 10,0 |
1,222 0,607 10,5 |
1,284 0,622 11,2 |
| 1300 | 0,177 0,088 2,2 |
0,241 0,120 2,7 |
0,306 0,152 3,2 |
0,370 0,184 3,8 |
0,434 0,216 4,3 |
0,499 0,248 4,8 |
0,563 0,280 5,3 |
0,627 0,312 5,8 |
0,692 0,344 6,3 |
0,756 0,376 6,8 |
0,821 0,408 7,3 |
0,885 0,440 7,8 |
0,949 0,472 8,3 |
1,014 0,504 8,9 |
1,078 0,536 9,4 |
1,142 0,568 9,9 |
1,207 0,600 10,4 |
1,271 0,632 10,9 |
1,336 0,648 11,6 |
| 1350 | 0,184 0,091 2,3 |
0,251 0,125 2,8 |
0,317 0,158 3,4 |
0,384 0,191 3,9 |
0,451 0,225 4,4 |
0,518 0,258 4,9 |
0,585 0,291 5,5 |
0,652 0,324 6,0 |
0,719 0,358 6,5 |
0,786 0,391 7,1 |
0,852 0,424 7,6 |
0,919 0,458 8,1 |
0,986 0,491 8,6 |
1,053 0,524 9,2 |
1,120 0,557 9,7 |
1,187 0,591 10,2 |
1,254 0,624 10,8 |
1,321 0,657 11,3 |
1,387 0,674 12,0 |
| 1400 | 0,191 0,095 2,4 |
0,260 0,130 2,9 |
0,329 0,164 3,5 |
0,399 0,199 4,0 |
0,468 0,233 4,6 |
0,537 0,268 5,1 |
0,607 0,302 5,7 |
0,676 0,337 6,2 |
0,746 0,372 6,8 |
0,815 0,406 7,3 |
0,884 0,441 7,9 |
0,954 0,475 8,4 |
1,023 0,510 8,9 |
1,092 0,544 9,5 |
1,162 0,579 10,0 |
1,231 0,614 10,6 |
1,301 0,648 11,1 |
1,370 0,683 11,7 |
1,439 0,700 12,4 |
| 1450 | 0,197 0,099 2,5 |
0,269 0,134 3,0 |
0,341 0,170 3,6 |
0,413 0,206 4,2 |
0,485 0,242 4,7 |
0,557 0,278 5,3 |
0,629 0,314 5,9 |
0,701 0,350 6,4 |
0,772 0,385 7,0 |
0,844 0,421 7,6 |
0,916 0,457 8,1 |
0,988 0,493 8,7 |
1,060 0,529 9,2 |
1,132 0,565 9,8 |
1,204 0,600 10,5 |
1,276 0,636 10,9 |
1,347 0,672 11,5 |
1,419 0,708 12,1 |
1,491 0,726 12,9 |
| 1500 | 0,204 0,102 2,6 |
0,279 0,139 3,1 |
0,353 0,176 3,7 |
0,427 0,213 4,3 |
0,502 0,251 4,9 |
0,576 0,288 5,5 |
0,651 0,325 6,1 |
0,725 0,362 6,6 |
0,799 0,399 7,2 |
0,874 0,436 7,8 |
0,948 0,473 8,4 |
1,022 0,511 8,9 |
1,097 0,548 9,6 |
1,171 0,585 10,1 |
1,246 0,622 10,7 |
1,320 0,659 11,3 |
1,394 0,696 11,9 |
1,469 0,733 12,5 |
1,543 0,752 13,3 |
| 1550 | 0,211 0,106 2,6 |
0,288 0,144 3,2 |
0,365 0,182 3,8 |
0,442 0,221 4,4 |
0,519 0,259 5,0 |
0,596 0,298 5,6 |
0,672 0,336 6,2 |
0,749 0,375 6,8 |
0,826 0,413 7,4 |
0,903 0,451 8,0 |
0,980 0,490 8,7 |
1,057 0,528 9,3 |
1,134 0,567 9,9 |
1,211 0,605 10,5 |
1,287 0,644 11,1 |
1,364 0,682 11,7 |
1,441 0,720 12,3 |
1,518 0,759 12,9 |
1,595 0,778 13,7 |
| 1600 | 0,218 0,109 2,7 |
0,297 0,149 3,3 |
0,377 0,189 4,0 |
0,456 0,228 4,6 |
0,536 0,268 5,2 |
0,615 0,308 5,8 |
0,694 0,347 6,4 |
0,774 0,387 7,1 |
0,853 0,427 7,7 |
0,932 0,467 8,3 |
1,012 0,506 8,9 |
1,091 0,546 9,5 |
1,171 0,586 10,2 |
1,250 0,625 10,8 |
1,329 0,665 11,4 |
1,409 0,705 12,0 |
1,488 0,744 12,6 |
1,567 0,784 13,2 |
1,647 0,804 14,1 |
| 1650 | 0,225 0,113 2,8 |
0,307 0,154 3,4 |
0,389 0,195 4,1 |
0,471 0,236 4,7 |
0,552 0,277 5,3 |
0,634 0,318 6,0 |
0,716 0,359 6,6 |
0,798 0,400 7,3 |
0,880 0,441 7,9 |
0,962 0,482 8,5 |
1,044 0,523 9,2 |
1,126 0,564 9,8 |
1,207 0,605 10,5 |
1,289 0,646 11,1 |
1,371 0,687 11,7 |
1,453 0,728 12,4 |
1,535 0,769 13,0 |
1,617 0,810 13,6 |
1,699 0,830 14,5 |
| 1700 | 0,232 0,116 2,9 |
0,316 0,158 3,5 |
0,401 0,201 4,2 |
0,485 0,243 4,8 |
0,569 0,285 5,5 |
0,654 0,328 6,2 |
0,738 0,370 6,8 |
0,822 0,412 7,5 |
0,907 0,454 8,1 |
0,991 0,497 8,8 |
1,076 0,539 9,4 |
1,160 0,581 10,1 |
1,244 0,624 10,8 |
1,329 0,666 11,4 |
1,413 0,708 12,1 |
1,497 0,750 12,7 |
1,582 0,793 13,5 |
1,666 0,835 14,0 |
1,751 0,856 15,0 |
| 1750 | 0,239 0,120 3,0 |
0,326 0,163 3,6 |
0,412 0,207 4,3 |
0,499 0,250 5,0 |
0,586 0,294 5,7 |
0,673 0,338 6,3 |
0,760 0,381 7,0 |
0,847 0,425 7,7 |
0,934 0,468 8,4 |
1,021 0,512 9,0 |
1,107 0,555 9,7 |
1,194 0,599 10,4 |
1,281 0,642 11,1 |
1,368 0,686 11,7 |
1,455 0,730 12,4 |
1,542 0,773 13,1 |
1,629 0,817 13,8 |
1,716 0,860 14,4 |
1,802 0,882 15,4 |
| 1800 | 0,246 0,123 3,0 |
0,335 0,168 3,7 |
0,424 0,213 4,4 |
0,514 0,258 5,1 |
0,603 0,303 5,8 |
0,692 0,347 6,5 |
0,782 0,392 7,2 |
0,871 0,437 7,9 |
0,961 0,482 8,6 |
1,050 0,527 9,3 |
1,139 0,572 10,0 |
1,229 0,617 10,7 |
1,318 0,661 11,4 |
1,407 0,706 12,1 |
1,497 0,751 12,7 |
1,586 0,796 13,4 |
1,676 0,841 14,1 |
1,765 0,886 14,8 |
1,854 0,908 15,8 |
| 1850 | 0,252 0,127 3,1 |
0,344 0,173 3,8 |
0,436 0,219 4,5 |
0,528 0,265 5,3 |
0,620 0,311 6,0 |
0,712 0,357 6,7 |
0,804 0,404 7,4 |
0,896 0,450 8,1 |
0,987 0,496 8,8 |
1,079 0,542 9,5 |
1,171 0,588 10,2 |
1,263 0,634 10,9 |
1,355 0,680 11,7 |
1,447 0,727 12,4 |
1,539 0,773 13,1 |
1,631 0,819 13,8 |
1,722 0,865 14,5 |
1,814 0,911 15,2 |
1,906 0,934 16,2 |
| 1900 | 0,259 0,130 3,2 |
0,354 0,178 3,9 |
0,448 0,225 4,7 |
0,542 0,273 5,4 |
0,637 0,320 6,1 |
0,731 0,367 6,9 |
0,826 0,415 7,6 |
0,920 0,462 8,3 |
1,014 0,510 9,0 |
1,109 0,557 9,8 |
1,203 0,605 10,5 |
1,297 0,652 11,2 |
1,392 0,699 12,0 |
1,486 0,747 12,7 |
1,581 0,794 13,4 |
1,675 0,842 14,2 |
1,769 0,889 14,9 |
1,864 0,936 15,6 |
1,958 0,960 16,6 |
| 1950 | 0,266 0,134 3,3 |
0,363 0,183 4,0 |
0,460 0,231 4,8 |
0,557 0,280 5,5 |
0,654 0,329 6,3 |
0,751 0,377 7,0 |
0,847 0,426 7,8 |
0,944 0,475 8,5 |
1,041 0,523 9,3 |
1,138 0,572 10,0 |
1,235 0,621 10,8 |
1,332 0,670 11,5 |
1,429 0,718 12,3 |
1,526 0,767 13,0 |
1,622 0,816 13,8 |
1,719 0,864 14,5 |
1,816 0,913 15,3 |
1,913 0,962 16,0 |
2,010 0,986 17,1 |
A 1100–2000 мм, B 150–1050 мм
Значения в ячейках указаны сверху вниз:
F0 — площадь фронтального сечения, м²;
Fжс — площадь живого сечения, м²;
масса — вес решетки, кг.
| B \ A, мм | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 | 1550 | 1600 | 1650 | 1700 | 1750 | 1800 | 1850 | 1900 | 1950 | 2000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 0,155 0,052 2,0 |
0,162 0,054 2,1 |
0,169 0,057 2,2 |
0,176 0,059 2,3 |
0,183 0,062 2,4 |
0,190 0,064 2,4 |
0,198 0,067 2,5 |
0,205 0,069 2,6 |
0,212 0,071 2,7 |
0,219 0,073 2,8 |
0,226 0,075 2,9 |
0,233 0,077 3,0 |
0,240 0,080 3,1 |
0,247 0,082 3,2 |
0,255 0,085 3,3 |
0,262 0,087 3,3 |
0,269 0,090 3,4 |
0,276 0,092 3,5 |
0,283 0,095 3,6 |
| 200 | 0,209 0,079 2,5 |
0,219 0,083 2,6 |
0,228 0,087 2,7 |
0,238 0,090 2,8 |
0,248 0,094 2,9 |
0,257 0,098 3,0 |
0,267 0,102 3,1 |
0,277 0,105 3,2 |
0,286 0,109 3,3 |
0,296 0,111 3,4 |
0,305 0,115 3,4 |
0,315 0,118 3,6 |
0,325 0,122 3,8 |
0,334 0,126 3,9 |
0,344 0,129 4,0 |
0,354 0,133 4,1 |
0,363 0,137 4,2 |
0,373 0,141 4,3 |
0,382 0,144 4,4 |
| 250 | 0,264 0,106 2,9 |
0,276 0,112 3,0 |
0,288 0,117 3,1 |
0,300 0,122 3,3 |
0,312 0,127 3,4 |
0,324 0,132 3,5 |
0,336 0,137 3,6 |
0,348 0,142 3,8 |
0,361 0,147 3,9 |
0,373 0,149 4,0 |
0,385 0,154 4,2 |
0,397 0,159 4,3 |
0,409 0,164 4,4 |
0,421 0,169 4,5 |
0,433 0,174 4,7 |
0,445 0,179 4,7 |
0,458 0,184 4,9 |
0,470 0,189 5,0 |
0,482 0,194 5,2 |
| 300 | 0,318 0,134 3,3 |
0,333 0,140 3,5 |
0,347 0,146 3,6 |
0,362 0,153 3,8 |
0,376 0,159 3,9 |
0,391 0,165 4,0 |
0,406 0,172 4,2 |
0,420 0,178 4,3 |
0,435 0,184 4,5 |
0,450 0,187 4,7 |
0,464 0,194 4,8 |
0,479 0,200 4,9 |
0,493 0,206 5,0 |
0,508 0,212 5,2 |
0,523 0,219 5,4 |
0,537 0,225 5,5 |
0,552 0,231 5,6 |
0,566 0,238 5,8 |
0,581 0,244 5,9 |
| 350 | 0,372 0,161 3,8 |
0,389 0,169 3,9 |
0,407 0,176 4,1 |
0,424 0,184 4,2 |
0,441 0,191 4,4 |
0,458 0,199 4,6 |
0,475 0,207 4,7 |
0,492 0,214 4,9 |
0,509 0,222 5,0 |
0,526 0,226 5,2 |
0,544 0,233 5,3 |
0,561 0,241 5,5 |
0,578 0,248 5,7 |
0,595 0,256 5,8 |
0,612 0,263 6,0 |
0,629 0,271 6,1 |
0,646 0,279 6,3 |
0,663 0,286 6,5 |
0,680 0,294 6,6 |
| 400 | 0,427 0,188 4,2 |
0,446 0,197 4,4 |
0,466 0,206 4,6 |
0,486 0,215 4,8 |
0,505 0,224 4,8 |
0,525 0,233 5,1 |
0,544 0,242 5,3 |
0,564 0,250 5,5 |
0,584 0,259 5,7 |
0,603 0,264 6,0 |
0,623 0,273 6,1 |
0,643 0,281 6,3 |
0,662 0,290 6,5 |
0,682 0,299 6,6 |
0,701 0,308 6,8 |
0,721 0,317 7,0 |
0,741 0,326 7,2 |
0,760 0,335 7,4 |
0,780 0,344 7,5 |
| 450 | 0,481 0,216 4,7 |
0,503 0,226 4,8 |
0,525 0,236 5,0 |
0,547 0,246 5,2 |
0,570 0,256 5,4 |
0,592 0,266 5,6 |
0,614 0,277 5,8 |
0,636 0,287 6,0 |
0,658 0,297 6,2 |
0,680 0,302 6,5 |
0,702 0,312 6,7 |
0,724 0,322 6,9 |
0,747 0,332 7,1 |
0,769 0,343 7,3 |
0,791 0,353 7,5 |
0,813 0,363 7,7 |
0,835 0,373 7,9 |
0,857 0,383 8,1 |
0,879 0,393 8,3 |
| 500 | 0,535 0,243 5,1 |
0,560 0,254 5,3 |
0,585 0,266 5,5 |
0,609 0,277 5,7 |
0,634 0,289 5,9 |
0,659 0,300 6,2 |
0,683 0,312 6,4 |
0,708 0,323 6,6 |
0,732 0,335 6,8 |
0,757 0,340 7,1 |
0,782 0,352 7,3 |
0,806 0,363 7,5 |
0,831 0,375 7,8 |
0,855 0,386 8,0 |
0,880 0,397 8,2 |
0,905 0,409 8,5 |
0,929 0,420 8,6 |
0,954 0,432 8,8 |
0,979 0,443 9,0 |
| 550 | 0,590 0,270 5,6 |
0,617 0,283 5,8 |
0,644 0,296 6,0 |
0,671 0,308 6,3 |
0,698 0,321 6,5 |
0,725 0,334 6,8 |
0,753 0,347 7,0 |
0,780 0,359 7,2 |
0,807 0,372 7,5 |
0,834 0,378 7,7 |
0,861 0,391 8,0 |
0,888 0,404 8,2 |
0,915 0,417 8,4 |
0,942 0,429 8,7 |
0,969 0,442 8,9 |
0,997 0,455 9,1 |
1,024 0,467 9,4 |
1,051 0,480 9,6 |
1,078 0,493 9,8 |
| 600 | 0,644 0,298 6,0 |
0,674 0,312 6,3 |
0,703 0,326 6,6 |
0,733 0,340 6,8 |
0,763 0,354 7,1 |
0,792 0,368 7,3 |
0,822 0,382 7,6 |
0,852 0,396 7,8 |
0,881 0,410 8,1 |
0,911 0,417 8,3 |
0,940 0,431 8,6 |
0,970 0,445 8,8 |
1,000 0,459 9,1 |
1,029 0,473 9,3 |
1,059 0,487 9,6 |
1,088 0,501 9,8 |
1,118 0,515 10,1 |
1,148 0,529 10,3 |
1,177 0,543 10,6 |
| 650 | 0,699 0,325 6,4 |
0,731 0,340 6,7 |
0,763 0,356 6,9 |
0,795 0,371 7,2 |
0,827 0,386 7,5 |
0,859 0,401 7,8 |
0,891 0,417 8,0 |
0,923 0,432 8,3 |
0,956 0,447 8,6 |
0,988 0,455 8,9 |
1,020 0,470 9,2 |
1,052 0,485 9,5 |
1,084 0,501 9,8 |
1,116 0,516 10,0 |
1,148 0,531 10,3 |
1,180 0,547 10,6 |
1,212 0,562 10,8 |
1,245 0,577 11,1 |
1,277 0,593 11,4 |
| 700 | 0,753 0,352 6,8 |
0,788 0,369 7,1 |
0,822 0,385 7,4 |
0,857 0,402 7,7 |
0,891 0,419 8,0 |
0,926 0,435 8,3 |
0,961 0,452 8,6 |
0,995 0,468 8,9 |
1,030 0,485 9,2 |
1,064 0,493 9,6 |
1,099 0,510 9,8 |
1,134 0,526 10,1 |
1,168 0,543 10,4 |
1,203 0,559 10,7 |
1,238 0,576 11,0 |
1,272 0,593 11,3 |
1,307 0,609 11,6 |
1,341 0,626 11,9 |
1,376 0,642 12,2 |
| 750 | 0,807 0,380 7,3 |
0,844 0,397 7,6 |
0,882 0,415 7,9 |
0,919 0,433 8,2 |
0,956 0,451 8,5 |
0,993 0,469 8,8 |
1,030 0,487 9,1 |
1,067 0,505 9,4 |
1,104 0,522 9,7 |
1,141 0,531 10,2 |
1,178 0,549 10,5 |
1,216 0,567 10,8 |
1,253 0,585 11,1 |
1,290 0,603 11,4 |
1,327 0,621 11,7 |
1,364 0,639 12,0 |
1,401 0,656 12,3 |
1,438 0,674 12,6 |
1,475 0,692 12,9 |
| 800 | 0,862 0,407 7,7 |
0,901 0,426 8,0 |
0,941 0,445 8,4 |
0,981 0,464 8,7 |
1,020 0,483 9,0 |
1,060 0,503 9,4 |
1,099 0,522 9,7 |
1,139 0,541 10,0 |
1,179 0,560 10,3 |
1,218 0,570 10,8 |
1,258 0,589 11,1 |
1,297 0,608 11,4 |
1,337 0,627 11,8 |
1,377 0,646 12,1 |
1,416 0,665 12,4 |
1,456 0,684 12,7 |
1,496 0,704 13,1 |
1,535 0,723 13,4 |
1,575 0,742 13,7 |
| 850 | 0,916 0,434 8,2 |
0,958 0,455 8,5 |
1,000 0,475 8,8 |
1,042 0,495 9,2 |
1,085 0,516 9,5 |
1,127 0,536 9,9 |
1,169 0,557 10,2 |
1,211 0,577 10,6 |
1,253 0,598 10,9 |
1,295 0,608 11,4 |
1,337 0,628 11,7 |
1,379 0,649 12,1 |
1,421 0,669 12,4 |
1,464 0,690 12,8 |
1,506 0,710 13,1 |
1,548 0,730 13,5 |
1,590 0,751 13,8 |
1,632 0,771 14,1 |
1,674 0,792 14,5 |
| 900 | 0,970 0,461 8,6 |
1,015 0,483 9,0 |
1,060 0,505 9,3 |
1,104 0,527 9,7 |
1,149 0,548 10,1 |
1,193 0,570 10,4 |
1,238 0,592 10,8 |
1,283 0,613 11,1 |
1,327 0,635 11,5 |
1,372 0,646 12,0 |
1,417 0,668 12,4 |
1,461 0,689 12,7 |
1,506 0,711 13,1 |
1,550 0,733 13,5 |
1,595 0,755 13,8 |
1,640 0,776 14,2 |
1,684 0,798 14,5 |
1,729 0,820 14,9 |
1,774 0,841 15,3 |
| 950 | 1,025 0,489 9,0 |
1,072 0,512 9,4 |
1,119 0,535 9,8 |
1,166 0,558 10,2 |
1,213 0,581 10,6 |
1,260 0,604 10,9 |
1,307 0,627 11,3 |
1,355 0,650 11,7 |
1,402 0,673 12,1 |
1,449 0,684 12,6 |
1,496 0,707 13,0 |
1,543 0,730 13,4 |
1,590 0,753 13,8 |
1,637 0,776 14,1 |
1,684 0,799 14,5 |
1,732 0,822 14,9 |
1,779 0,845 15,3 |
1,826 0,868 15,7 |
1,873 0,891 16,0 |
| 1000 | 1,079 0,516 9,5 |
1,129 0,540 9,9 |
1,178 0,565 10,3 |
1,228 0,589 10,8 |
1,278 0,613 11,1 |
1,327 0,638 11,5 |
1,377 0,662 11,9 |
1,426 0,686 12,3 |
1,476 0,710 12,7 |
1,526 0,722 13,2 |
1,575 0,747 13,6 |
1,625 0,771 14,0 |
1,675 0,795 14,4 |
1,724 0,820 14,8 |
1,774 0,844 15,2 |
1,823 0,868 15,6 |
1,873 0,892 16,0 |
1,923 0,917 16,5 |
1,972 0,941 16,8 |
| 1050 | 1,128 0,543 9,9 |
1,180 0,569 10,3 |
1,232 0,595 10,7 |
1,284 0,620 11,2 |
1,336 0,646 11,6 |
1,387 0,671 12,0 |
1,439 0,697 12,4 |
1,491 0,722 12,8 |
1,543 0,748 13,3 |
1,595 0,761 13,8 |
1,647 0,786 14,3 |
1,699 0,812 14,7 |
1,751 0,837 15,1 |
1,802 0,863 15,5 |
1,854 0,889 15,9 |
1,906 0,914 16,3 |
1,958 0,940 16,8 |
2,010 0,965 17,2 |
2,062 0,991 17,6 |
A 1100–2000 мм, B 1100–2000 мм
Значения в ячейках указаны сверху вниз:
F0 — площадь фронтального сечения, м²;
Fжс — площадь живого сечения, м²;
масса — вес решетки, кг.
| B \ A, мм | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 | 1550 | 1600 | 1650 | 1700 | 1750 | 1800 | 1850 | 1900 | 1950 | 2000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1100 | 1,182 0,571 10,5 |
1,237 0,598 10,8 |
1,291 0,624 11,2 |
1,346 0,651 11,7 |
1,400 0,678 12,1 |
1,454 0,705 12,5 |
1,509 0,732 13,0 |
1,563 0,759 13,4 |
1,617 0,786 13,8 |
1,672 0,799 14,4 |
1,726 0,826 14,9 |
1,781 0,853 15,3 |
1,835 0,879 15,8 |
1,889 0,906 16,2 |
1,944 0,933 16,6 |
1,998 0,960 17,1 |
2,052 0,987 17,5 |
2,107 1,014 17,9 |
2,161 1,041 18,4 |
| 1150 | 1,237 0,598 10,8 |
1,294 0,626 11,2 |
1,351 0,654 11,7 |
1,407 0,682 12,2 |
1,464 0,711 12,6 |
1,521 0,739 13,1 |
1,578 0,767 13,5 |
1,635 0,795 14,0 |
1,692 0,823 14,4 |
1,749 0,837 15,1 |
1,806 0,865 15,5 |
1,862 0,893 16,0 |
1,919 0,922 16,4 |
1,976 0,950 16,9 |
2,033 0,978 17,3 |
2,090 1,006 17,8 |
2,147 1,034 18,2 |
2,204 1,062 18,7 |
2,260 1,090 19,1 |
| 1200 | 1,291 0,625 11,2 |
1,351 0,655 11,7 |
1,410 0,684 12,2 |
1,469 0,714 12,6 |
1,529 0,743 13,1 |
1,588 0,772 13,6 |
1,647 0,802 14,1 |
1,707 0,831 14,5 |
1,766 0,861 15,0 |
1,826 0,875 15,7 |
1,885 0,905 16,1 |
1,944 0,934 16,6 |
2,004 0,964 17,1 |
2,063 0,993 17,6 |
2,122 1,023 18,0 |
2,182 1,052 18,5 |
2,241 1,081 19,0 |
2,300 1,111 19,5 |
2,360 1,140 19,9 |
| 1250 | 1,346 0,653 11,7 |
1,407 0,683 12,2 |
1,469 0,714 12,7 |
1,531 0,745 13,1 |
1,593 0,775 13,6 |
1,655 0,806 14,1 |
1,717 0,837 14,6 |
1,779 0,868 15,1 |
1,841 0,898 15,6 |
1,902 0,914 16,3 |
1,964 0,944 16,8 |
2,026 0,975 17,3 |
2,088 1,006 17,8 |
2,150 1,036 18,3 |
2,212 1,067 18,7 |
2,274 1,098 19,2 |
2,335 1,129 19,7 |
2,397 1,159 20,2 |
2,459 1,190 20,7 |
| 1300 | 1,400 0,680 12,1 |
1,464 0,712 12,6 |
1,529 0,744 13,1 |
1,593 0,776 13,6 |
1,657 0,808 14,1 |
1,722 0,840 14,7 |
1,786 0,872 15,2 |
1,851 0,904 15,7 |
1,915 0,936 16,2 |
1,979 0,952 16,9 |
2,044 0,984 17,4 |
2,108 1,016 17,9 |
2,172 1,048 18,4 |
2,237 1,080 18,9 |
2,301 1,112 19,6 |
2,365 1,144 20,0 |
2,430 1,176 20,5 |
2,494 1,208 21,0 |
2,559 1,240 21,5 |
| 1350 | 1,454 0,707 12,5 |
1,521 0,740 13,1 |
1,588 0,774 13,6 |
1,655 0,807 14,1 |
1,722 0,840 14,7 |
1,789 0,874 15,2 |
1,856 0,907 15,7 |
1,922 0,940 16,2 |
1,989 0,973 16,8 |
2,056 0,990 17,2 |
2,123 1,023 17,7 |
2,190 1,057 18,2 |
2,257 1,090 18,8 |
2,324 1,123 19,3 |
2,390 1,156 19,7 |
2,457 1,190 20,3 |
2,524 1,223 20,9 |
2,591 1,256 21,4 |
2,658 1,290 21,9 |
| 1400 | 1,509 0,734 13,0 |
1,578 0,769 13,5 |
1,647 0,804 14,1 |
1,717 0,838 14,6 |
1,786 0,873 15,2 |
1,856 0,907 15,7 |
1,925 0,942 16,3 |
1,994 0,976 16,8 |
2,064 1,011 17,4 |
2,133 1,028 18,1 |
2,202 1,063 18,7 |
2,272 1,097 19,2 |
2,341 1,132 19,8 |
2,410 1,167 20,3 |
2,480 1,201 20,9 |
2,549 1,236 21,4 |
2,619 1,270 21,9 |
2,688 1,305 22,5 |
2,757 1,339 23,0 |
| 1450 | 1,563 0,762 13,4 |
1,635 0,798 14,0 |
1,707 0,833 14,6 |
1,779 0,869 15,1 |
1,851 0,905 15,7 |
1,922 0,941 16,2 |
1,994 0,977 16,8 |
2,066 1,013 17,4 |
2,138 1,049 17,9 |
2,210 1,066 18,7 |
2,282 1,102 19,3 |
2,354 1,138 19,9 |
2,425 1,174 20,4 |
2,497 1,210 21,0 |
2,569 1,246 21,6 |
2,641 1,282 22,1 |
2,713 1,317 22,7 |
2,785 1,353 23,3 |
2,857 1,389 23,8 |
| 1500 | 1,617 0,789 13,9 |
1,692 0,826 14,4 |
1,766 0,863 15,0 |
1,841 0,901 15,6 |
1,915 0,938 16,2 |
1,989 0,975 16,8 |
2,064 1,012 17,4 |
2,138 1,049 17,9 |
2,212 1,086 18,5 |
2,287 1,105 19,3 |
2,361 1,142 20,0 |
2,435 1,179 20,1 |
2,510 1,216 21,1 |
2,584 1,253 21,8 |
2,659 1,290 22,3 |
2,733 1,328 22,8 |
2,807 1,365 23,4 |
2,882 1,402 24,0 |
2,956 1,439 24,6 |
| 1550 | 1,672 0,816 14,3 |
1,749 0,855 14,9 |
1,826 0,893 15,5 |
1,902 0,932 16,1 |
1,979 0,970 16,7 |
2,056 1,009 17,3 |
2,133 1,047 17,9 |
2,210 1,085 18,5 |
2,287 1,124 19,1 |
2,364 1,143 20,0 |
2,440 1,181 20,6 |
2,517 1,220 21,2 |
2,594 1,258 21,8 |
2,671 1,297 22,4 |
2,748 1,335 23,0 |
2,825 1,373 23,6 |
2,902 1,412 24,2 |
2,979 1,450 24,8 |
3,055 1,489 25,4 |
| 1600 | 1,726 0,844 14,7 |
1,806 0,883 15,4 |
1,885 0,923 16,0 |
1,964 0,963 16,6 |
2,044 1,003 17,2 |
2,123 1,042 17,8 |
2,202 1,082 18,5 |
2,282 1,122 19,1 |
2,361 1,161 19,7 |
2,440 1,181 20,6 |
2,520 1,221 21,2 |
2,599 1,261 21,8 |
2,679 1,300 22,4 |
2,758 1,340 23,1 |
2,837 1,380 23,7 |
2,917 1,419 24,3 |
2,996 1,459 24,9 |
3,075 1,499 25,5 |
3,155 1,539 26,2 |
| 1650 | 1,781 0,871 15,2 |
1,862 0,912 15,8 |
1,944 0,953 16,5 |
2,026 0,994 17,1 |
2,108 1,035 17,7 |
2,190 1,076 18,4 |
2,272 1,117 19,0 |
2,354 1,158 19,6 |
2,435 1,199 20,3 |
2,517 1,219 21,2 |
2,599 1,260 21,8 |
2,681 1,301 22,5 |
2,763 1,342 23,1 |
2,845 1,383 23,7 |
2,927 1,424 24,4 |
3,009 1,465 25,0 |
3,090 1,506 25,7 |
3,172 1,547 26,3 |
3,254 1,588 26,7 |
| 1700 | 1,835 0,898 15,6 |
1,919 0,941 16,3 |
2,004 0,983 16,9 |
2,088 1,025 17,6 |
2,172 1,067 18,2 |
2,257 1,110 18,9 |
2,341 1,152 19,6 |
2,425 1,194 20,2 |
2,510 1,237 20,9 |
2,594 1,258 21,8 |
2,679 1,300 22,5 |
2,763 1,342 23,1 |
2,847 1,384 23,8 |
2,932 1,427 24,4 |
3,016 1,469 25,1 |
3,100 1,511 25,7 |
3,185 1,554 26,4 |
3,269 1,596 27,0 |
3,354 1,638 27,7 |
| 1750 | 1,889 0,926 16,1 |
1,976 0,969 16,7 |
2,063 1,013 17,4 |
2,150 1,056 18,1 |
2,237 1,100 18,8 |
2,324 1,143 19,4 |
2,410 1,187 20,1 |
2,497 1,231 20,8 |
2,584 1,274 21,4 |
2,671 1,296 22,4 |
2,758 1,339 23,1 |
2,845 1,383 23,8 |
2,932 1,427 24,4 |
3,019 1,470 25,1 |
3,105 1,514 25,8 |
3,192 1,557 26,5 |
3,279 1,601 27,1 |
3,366 1,644 27,8 |
3,453 1,688 28,5 |
| 1800 | 1,944 0,953 16,5 |
2,033 0,998 17,5 |
2,122 1,043 17,9 |
2,212 1,087 18,6 |
2,301 1,132 19,3 |
2,390 1,177 20,0 |
2,480 1,222 20,7 |
2,569 1,267 21,3 |
2,659 1,312 22,0 |
2,748 1,334 23,0 |
2,837 1,379 23,7 |
2,927 1,424 24,4 |
3,016 1,469 25,1 |
3,105 1,513 25,8 |
3,195 1,558 26,5 |
3,284 1,603 27,2 |
3,374 1,648 27,9 |
3,463 1,693 28,6 |
3,552 1,738 29,3 |
| 1850 | 1,998 0,980 16,9 |
2,090 1,026 17,6 |
2,182 1,072 18,4 |
2,274 1,119 19,1 |
2,365 1,165 19,8 |
2,457 1,211 20,5 |
2,549 1,257 21,2 |
2,641 1,303 21,9 |
2,733 1,349 22,6 |
2,825 1,372 23,6 |
2,917 1,418 23,4 |
3,009 1,465 25,1 |
3,100 1,511 25,8 |
3,192 1,557 26,5 |
3,284 1,603 27,2 |
3,376 1,649 27,9 |
3,468 1,695 28,6 |
3,560 1,741 29,3 |
3,652 1,788 30,0 |
| 1900 | 2,052 1,008 17,4 |
2,147 1,055 18,1 |
2,241 1,102 18,8 |
2,335 1,150 19,6 |
2,430 1,197 20,3 |
2,524 1,245 21,0 |
2,619 1,292 21,8 |
2,713 1,339 22,5 |
2,807 1,387 23,2 |
2,902 1,411 24,2 |
2,996 1,458 25,0 |
3,090 1,505 25,7 |
3,185 1,553 26,5 |
3,279 1,600 27,2 |
3,374 1,648 27,9 |
3,468 1,695 28,6 |
3,562 1,742 29,4 |
3,657 1,790 30,1 |
3,751 1,837 30,8 |
| 1950 | 2,107 1,035 17,8 |
2,204 1,084 18,6 |
2,300 1,132 18,7 |
2,397 1,181 20,1 |
2,494 1,230 20,8 |
2,591 1,278 21,6 |
2,688 1,327 22,3 |
2,785 1,376 23,1 |
2,882 1,424 23,8 |
2,979 1,449 24,9 |
3,075 1,497 25,6 |
3,172 1,546 26,4 |
3,269 1,595 27,1 |
3,366 1,644 27,9 |
3,463 1,692 28,6 |
3,560 1,741 29,3 |
3,657 1,790 30,1 |
3,754 1,838 30,8 |
3,850 1,887 31,6 |
| 2000 | 2,161 1,062 18,3 |
2,260 1,112 19,0 |
2,360 1,162 19,8 |
2,459 1,212 20,6 |
2,559 1,262 21,3 |
2,658 1,312 22,1 |
2,757 1,362 22,9 |
2,857 1,412 23,6 |
2,956 1,462 24,4 |
3,055 1,487 25,5 |
3,155 1,537 26,2 |
3,254 1,587 27,0 |
3,354 1,637 27,8 |
3,453 1,687 28,5 |
3,552 1,737 29,3 |
3,652 1,787 30,1 |
3,751 1,837 30,8 |
3,850 1,887 31,1 |
3,950 1,937 32,4 |
