Инерционные решетки АРК

Инерционные решетки АРК предназначены для автоматического перекрытия воздуховодов с целью исключения свободного перетекания воздуха в вентиляционных системах и для автоматического перекрытия выбросных отверстий при неработающем вентиляторе.

Конструктивно решетка АРК представляет собой корпус, изготовленный из оцинкованной стали, внутри которого на узлах поворота установлены жалюзи из алюминия. У решеток АРК при размере А > 500 мм устанавливается перемычка для обеспечения прочности конструкции.

Решетки АРК устанавливаются непосредственно в воздуховодах между фланцами при помощи болтовых соединений. Участки воздуховодов в местах установки решеток должны быть доступны для обслуживания.
Монтаж выполняется вертикально, лопастями вниз.
Типоразмерный ряд решеток АРК представлен в таблице. По специальному заказу возможно изготовление других размеров, начиная с 200×100 мм и до 1000×850 мм с шагом 50 мм. При размере по стороне А более 550 мм решетка изготавливается из двух секций с центральной перемычкой.

Решетки АРК изготавливаются из оцинкованной стали и не окрашиваются.

Схемы монтажа

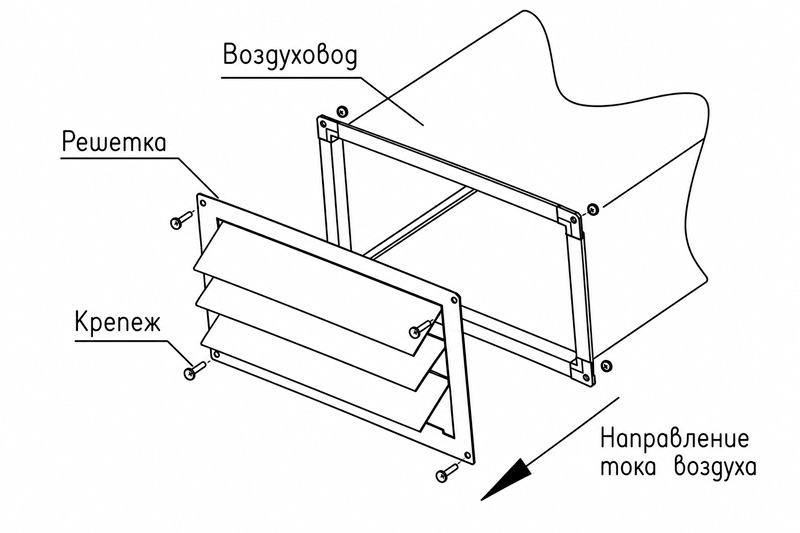

Монтаж на конце воздуховода

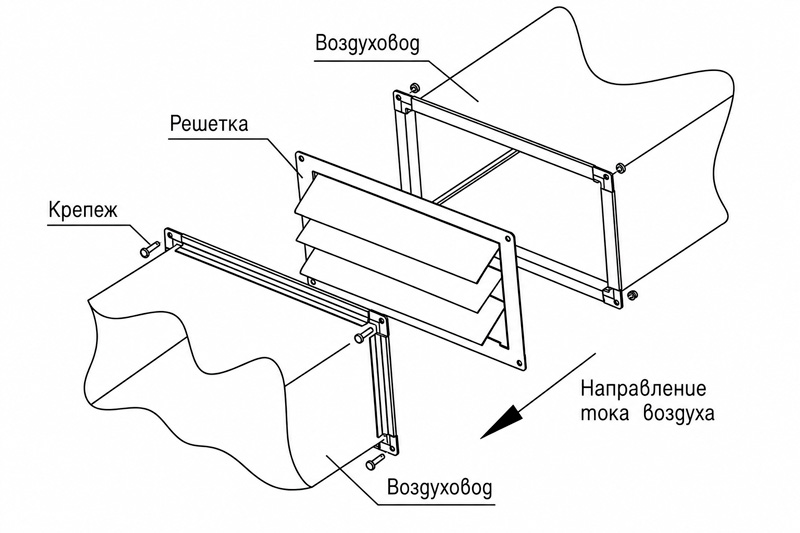

Монтаж между фланцами воздуховодов

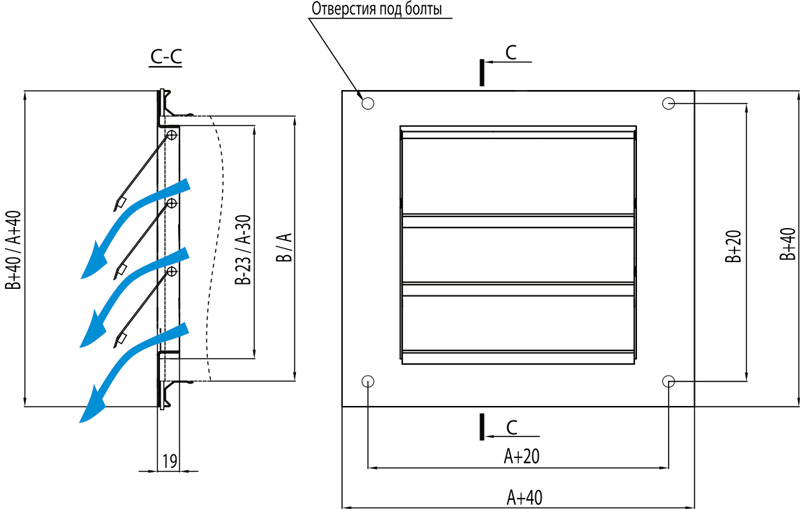

Габаритно присоединительные размеры

Модель	A	B	C	Вес, кг
АРК 300x150	300	150	19	0,6
АРК 200x200	200	200	19	0,6
АРК 400x200	400	200	19	0,9
АРК 500x250	500	250	19	1,3
АРК 300x300	300	300	19	0,9
АРК 500x300	500	300	19	1,3
АРК 600x300	600	300	19	1,7
АРК 600x350	600	350	19	1,9
АРК 400x400	400	400	19	1,4
АРК 700x400	700	400	19	2,4
АРК 450x450	450	450	19	1,6
АРК 500x500	500	500	19	1,9
АРК 800x500	800	500	19	3,0
АРК 900x500	900	500	19	3,2
АРК 1000x500	1000	500	19	3,5
АРК 600x600	600	600	19	2,6
АРК 700x700	700	700	19	3,6
АРК 750x750	750	750	19	4,0
АРК 850x850	850	850	19	4,4

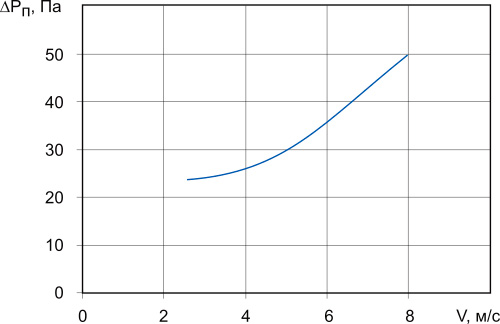

Аэродинамические характеристики инерционных решеток АРК
