Радиусные решетки РДБ

Радиусные решетки 1РДБ, 2РДБ предназначены для подачи и удаления воздуха в общественных, административных и производственных помещениях.

Решетки выполнены без рамки, устанавливаются в существующий проем и хорошо встраивается в сложные интерьеры стен, ниш потолка и пола.

Решетки РДБ представляют собой конструкцию из блока с фиксированными жалюзи, изогнутыми по дуге заданного радиуса.

На крайних жалюзи имеются элементы крепления к проему, в который устанавливается решетка.

Решетки изготавливаются в двух исполнениях:

1РДБ – крепежные элементы расположены на радиусе внутренней поверхности решетки. Решетка устанавливается на «выпуклые» поверхности

2РДБ – крепежные элементы расположены на радиусе наружной поверхности решетки. Решетка устанавливается на «вогнутые» поверхности

Решетки изготавливаются из стали и окрашиваются методом порошкового напыления в любой цвет по каталогу RAL.

При заказе необходимо указать длину хорды проема, по наружному радиусу, высоту проема и радиус наружной поверхности.

Минимальная высота — 36 мм

Максимальная высота — 255 мм

Шаг — 11,5 мм

Минимальная длина — 300 мм,

Максимальная длина — 1400 мм

Шаг — 50 мм

Минимальный радиус — 0,5 м

Максимальный радиус — 50 м.

Данные для подбора решёток 1РДБ, 2РДБ при подаче или удалении воздуха

F0 = AxB, м2 Скорость в расчётном сечении V0, м/с
1 2 3 4 5 6
Потери полного давления ΔPп Па
1 3 7 12 18 26
Дальнобойность струи, м при Vх = 0,2 м/с
0,01 3,0 6,0 9,0 12 15 18
0,05 6,7 13 20 27 33 40
0,10 9,5 19 28 38 47 57
0,15 12 23 35 46 58 70
0,20 13 27 40 54 67 80
0,25 15 30 45 60 75 90
0,30 16 33 49 66 82 99
0,35 18 35 53 71 89 106

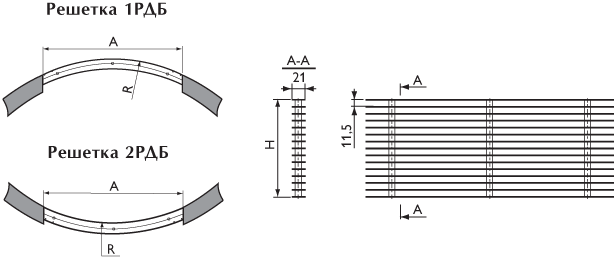

Конструктивные схемы решеток 1РДБ, 2РДБ

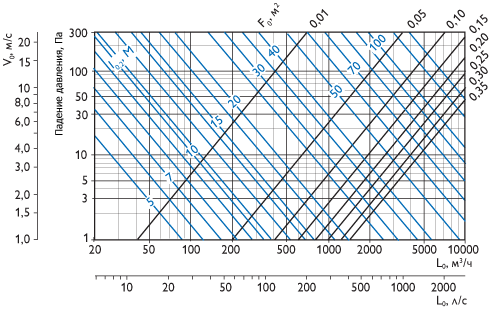

Аэродинамические характеристики решёток 1РДБ, 2РДБ при подаче и удалении воздуха в помещениях
