Инерционные решетки АГС

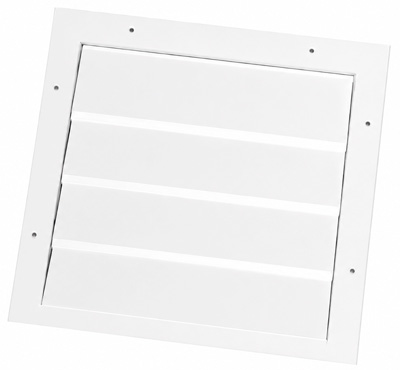

Инерционная решетка АГС

Инерционные (гравитационные) решетки АГС предназначены для автоматического перекрытия выбросных отверстий и воздуховодов при остановке вентилятора. Жалюзи открываются под действием воздушного потока, а после прекращения работы вентиляции закрываются под собственным весом, препятствуя свободному перетеканию воздуха и попаданию атмосферных осадков внутрь канала.

Решетки АГС изготавливаются из алюминия и устанавливаются на концах воздуховодов или в проемах с помощью саморезов. Монтаж выполняется вертикально, лопастями вниз, чтобы жалюзи свободно закрывались после отключения вентилятора.
Минимальный размер решетки составляет 150×150 мм, максимальный — 1000×1000 мм, шаг изготовления — 50 мм.
При размере стороны более 500 мм устанавливается перемычка для повышения жесткости конструкции.

Решетки АГС изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет RAL 9016. При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.

Габаритно присоединительные размеры

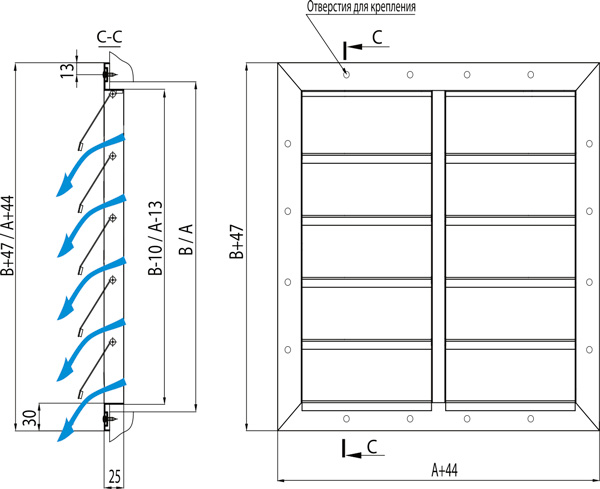

Конструктивная схема решеток АГС

Характеристики решеток АГС

B, мм Параметр A = 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
150 Fо, м² 0,019 0,025 0,032 0,039 0,046 0,053 0,060 0,067 0,071 0,078 0,085 0,092 0,099 0,106 0,113 0,120 0,126 0,133
150 Fжс, м² 0,018 0,023 0,029 0,036 0,042 0,049 0,055 0,062 0,065 0,072 0,078 0,085 0,091 0,098 0,104 0,110 0,116 0,122
150 Масса, кг 0,3 0,3 0,4 0,4 0,5 0,5 0,6 0,6 0,7 0,8 0,8 0,9 0,9 0,9 1,0 1,0 1,1 1,1
200 Fо, м² 0,025 0,035 0,044 0,053 0,063 0,072 0,081 0,091 0,097 0,107 0,116 0,125 0,135 0,144 0,153 0,163 0,172 0,181
200 Fжс, м² 0,023 0,032 0,040 0,048 0,057 0,066 0,074 0,083 0,088 0,098 0,106 0,114 0,123 0,131 0,140 0,149 0,157 0,165
200 Масса, кг 0,3 0,4 0,5 0,5 0,6 0,6 0,7 0,8 0,9 0,9 1,0 1,1 1,1 1,2 1,2 1,3 1,3 1,4
250 Fо, м² 0,032 0,044 0,056 0,068 0,079 0,091 0,103 0,115 0,123 0,135 0,147 0,159 0,171 0,182 0,194 0,206 0,218 0,230
250 Fжс, м² 0,029 0,040 0,051 0,062 0,072 0,083 0,093 0,104 0,112 0,123 0,133 0,144 0,155 0,165 0,176 0,187 0,198 0,209
250 Масса, кг 0,4 0,5 0,5 0,6 0,7 0,7 0,8 0,9 1,0 1,1 1,2 1,2 1,3 1,4 1,5 1,5 1,6 1,7
300 Fо, м² 0,039 0,053 0,067 0,082 0,096 0,110 0,125 0,139 0,149 0,163 0,178 0,192 0,206 0,221 0,235 0,250 0,264 0,278
300 Fжс, м² 0,036 0,049 0,062 0,076 0,089 0,102 0,115 0,128 0,138 0,151 0,164 0,177 0,190 0,204 0,217 0,231 0,244 0,257
300 Масса, кг 0,4 0,5 0,6 0,6 0,7 0,8 0,8 0,9 1,1 1,2 1,2 1,3 1,4 1,4 1,5 1,6 1,6 1,7
350 Fо, м² 0,045 0,062 0,079 0,096 0,113 0,130 0,147 0,163 0,175 0,192 0,209 0,226 0,242 0,259 0,276 0,293 0,310 0,327
350 Fжс, м² 0,041 0,057 0,073 0,088 0,104 0,119 0,135 0,150 0,161 0,176 0,192 0,208 0,222 0,238 0,254 0,269 0,285 0,300
350 Масса, кг 0,5 0,6 0,6 0,7 0,8 0,9 1,0 1,0 1,2 1,3 1,4 1,5 1,6 1,7 1,7 1,8 1,9 2,0
400 Fо, м² 0,052 0,071 0,091 0,110 0,130 0,149 0,168 0,188 0,201 0,220 0,240 0,259 0,278 0,298 0,317 0,336 0,356 0,375
400 Fжс, м² 0,048 0,065 0,083 0,101 0,119 0,136 0,154 0,172 0,184 0,201 0,220 0,237 0,254 0,273 0,290 0,307 0,326 0,343
400 Масса, кг 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,4 1,5 1,6 1,7 1,8 1,9 2,0 2,1 2,2 2,2
450 Fо, м² 0,059 0,081 0,103 0,124 0,146 0,168 0,190 0,212 0,227 0,249 0,270 0,292 0,314 0,336 0,358 0,380 0,402 0,424
450 Fжс, м² 0,054 0,074 0,094 0,113 0,133 0,153 0,173 0,193 0,207 0,227 0,246 0,266 0,286 0,306 0,327 0,347 0,367 0,387
450 Масса, кг 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,6 1,7 1,8 1,9 2,0 2,1 2,2 2,3 2,4 2,5
500 Fо, м² 0,066 0,090 0,114 0,139 0,163 0,187 0,212 0,236 0,253 0,277 0,301 0,326 0,350 0,375 0,399 0,423 0,448 0,472
500 Fжс, м² 0,061 0,083 0,105 0,128 0,150 0,172 0,195 0,217 0,233 0,255 0,277 0,300 0,322 0,345 0,368 0,390 0,413 0,435
500 Масса, кг 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,6 1,7 1,8 1,9 2,0 2,1 2,2 2,3 2,5 2,6
550 Fо, м² 0,072 0,099 0,126 0,153 0,180 0,207 0,233 0,260 0,279 0,305 0,332 0,359 0,386 0,413 0,440 0,467 0,494 0,520
550 Fжс, м² 0,066 0,091 0,116 0,140 0,165 0,190 0,214 0,239 0,256 0,280 0,305 0,329 0,354 0,379 0,404 0,429 0,454 0,477
550 Масса, кг 0,7 0,8 0,9 1,0 1,1 1,2 1,4 1,5 1,8 1,9 2,0 2,1 2,2 2,4 2,5 2,6 2,7 2,8

Информация для подбора инерционных решеток АГС

Размеры
A×B, мм		 Fо,
м²		 Fж.с.,
м²		 1 1,5 2 2,5 3 3,5 4 5 6 7 8 9 10 12
Потери полного давления ΔPполн, Па
1 2 3 5 7 10 13 20 29 39 51 64 79 114
Расход воздуха L0, м³/ч
АГС 200×200 0,035 0,032 130 190 250 320 380 440 500 630 760 880 1010 1130 1260 1510
АГС 300×150 0,039 0,036 150 220 295 370 440 520 590 740 890 1030 – – – –
АГС 300×300 0,082 0,076 300 440 590 740 890 1000 1200 1500 1800 2100 2400 2700 3000 3500
АГС 400×200 0,072 0,066 260 390 520 650 780 910 1040 1300 1600 1800 2100 2300 2600 3100
АГС 400×400 0,149 0,136 540 800 1100 1300 1600 1900 2100 2700 3200 3800 4300 4800 5400 6400
АГС 500×250 0,115 0,104 410 620 830 1000 1200 1500 1700 2100 2500 2900 3300 3700 4100 5000
АГС 500×300 0,139 0,128 500 750 1000 1300 1500 1800 2000 2500 3000 3500 4000 4500 5000 6000
АГС 500×500 0,236 0,217 850 1300 1700 2100 2500 3000 3400 4200 5100 5900 6800 7600 8500 10200
АГС 600×300 0,163 0,151 590 880 1200 1500 1800 2100 2300 2900 3500 4100 4700 5300 5900 7000
АГС 600×350 0,192 0,176 690 1000 1400 1700 2100 2400 2800 3500 4100 4800 5500 6200 6900 8300
АГС 600×600 0,334 0,306 1200 1800 2400 3000 3600 4200 4800 6000 7200 8400 9600 10800 12000 14400
АГС 700×400 0,259 0,237 930 1400 1900 2300 2800 3300 3700 4700 5600 6500 7500 8400 9300 11200
АГС 700×700 0,459 0,419 1700 2500 3300 4100 5000 5800 6600 8300 9900 11600 13200 14900 16500 19800
АГС 800×500 0,375 0,345 1400 2000 2700 3400 4100 4700 5400 6800 8100 9500 10800 12200 13500 16200
АГС 1000×500 0,472 0,435 1700 2500 3400 4200 5100 5900 6800 8500 10200 11900 13600 15300 17000 20400
