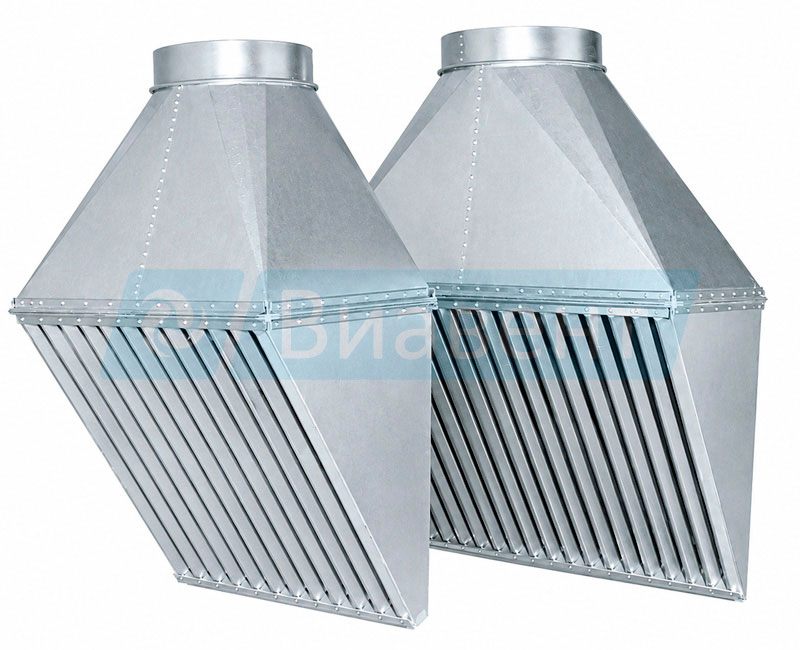

Панель равномерного всасывания 1П6 и 1П9

Панели равномерного всасывания 1П6 и 1П9, также известные как панели Чернобережского, изготавливаются по типу серии 4.904-37 и применяются как местные отсосы при ручной электросварке.
Панель устанавливается у сварочного поста и подключается к вытяжной сети для удаления сварочного аэрозоля, дыма и газов непосредственно из зоны образования вредных выделений.
Воздухозаборная плоскость панели расположена под углом 35° к вертикали, что снижает неравномерность забора воздуха по фронтальной поверхности. Воздухозаборная часть панели выполнена в виде сварной жалюзийной решетки с гнутыми металлическими ламелями.
Живое сечение решетки составляет 22,5% от фронтального сечения панели. Рекомендуемая скорость воздуха в живом сечении составляет 3–4 м/с.
Коэффициент местного сопротивления панели ξ = 1,0.

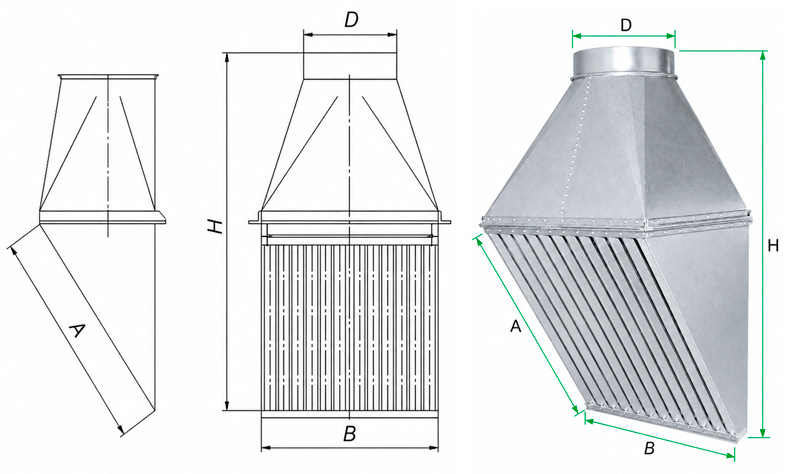

Габаритные и присоединительные размеры

Аэродинамические характеристики
