Клапан расхода воздуха (КРВ) применяется в приточно-вытяжной вентиляции для регулировки объема воздушного потока.

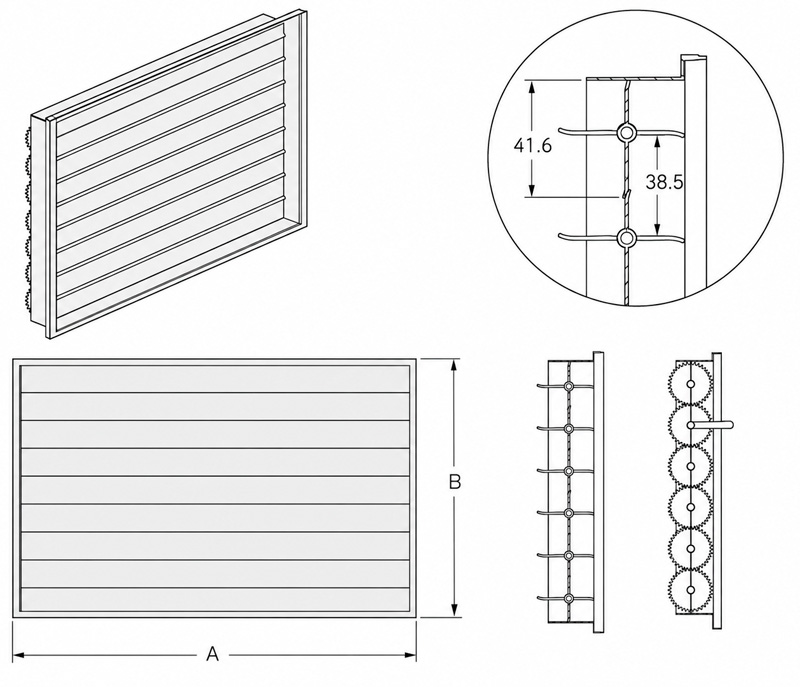

КРВ представляет собой рамку с установленными в неё лопатками.
Положение лопаток регулируется при помощи ручки.
Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.
При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2001).
Клапан поставляется без покрытия.
Угол наклона | 0˚ | 15˚ | 30˚ | 45˚ | 60˚ | 75˚ | 90˚ |
Кр | 0,8 | 0,77 | 0,69 | 0,57 | 0,4 | 0,21 | 0 |

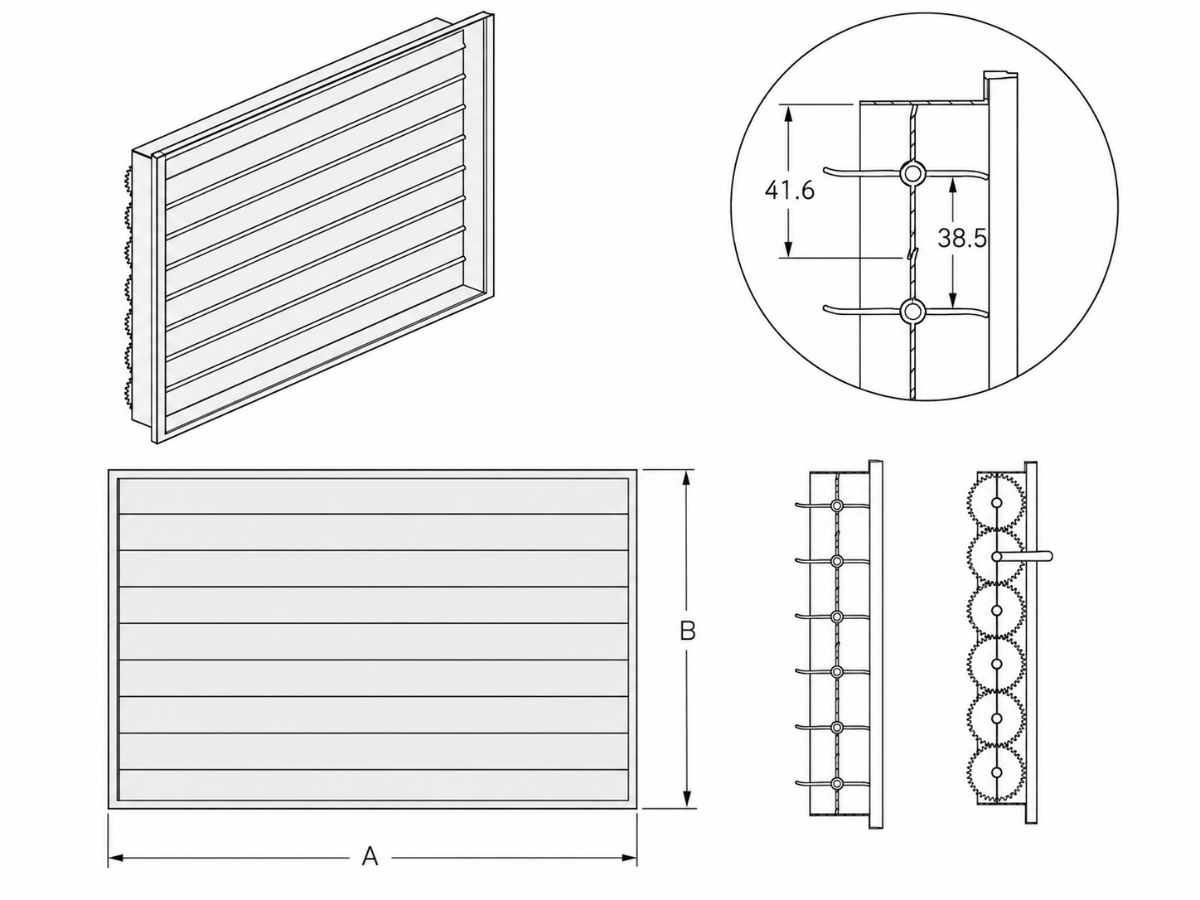

АхВ – размеры строительного проема
B/A | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | |
100 | Fс.с., м2 | 0,0092 | 0,0138 | 0,0184 | 0,0230 | 0,0276 | 0,0368 | 0,0460 | 0,0552 | 0,0644 | 0,0736 | 0,0828 | 0,0920 | 0,1012 | 0,1104 | 0,1196 | 0,1288 | 0,1380 | 0,1472 | 0,1564 | 0,1656 | 0,1748 | 0,1840 |
m, кг | 0,09 | 0,12 | 0,15 | 0,19 | 0,22 | 0,29 | 0,35 | 0,42 | 0,48 | 0,55 | 0,62 | 0,68 | 0,75 | 0,82 | 0,88 | 0,95 | 1,01 | 1,08 | 1,15 | 1,21 | 1,28 | 1,35 | |
150 | Fс.с., м2 | 0,0138 | 0,0207 | 0,0276 | 0,0345 | 0,0414 | 0,0552 | 0,0690 | 0,0828 | 0,0966 | 0,1104 | 0,1242 | 0,1380 | 0,1518 | 0,1656 | 0,1794 | 0,1932 | 0,2070 | 0,2208 | 0,2346 | 0,2484 | 0,2622 | 0,2760 |
m, кг | 0,13 | 0,17 | 0,21 | 0,25 | 0,30 | 0,38 | 0,46 | 0,54 | 0,63 | 0,71 | 0,79 | 0,88 | 0,96 | 1,04 | 1,12 | 1,21 | 1,29 | 1,37 | 1,46 | 1,54 | 1,62 | 1,71 | |
200 | Fс.с., м2 | 0,0184 | 0,0276 | 0,0368 | 0,0460 | 0,0552 | 0,0736 | 0,0920 | 0,1104 | 0,1288 | 0,1472 | 0,1656 | 0,1840 | 0,2024 | 0,2208 | 0,2392 | 0,2576 | 0,2760 | 0,2944 | 0,3128 | 0,3312 | 0,3496 | 0,3680 |
m, кг | 0,17 | 0,22 | 0,27 | 0,32 | 0,37 | 0,47 | 0,57 | 0,67 | 0,77 | 0,87 | 0,97 | 1,07 | 1,17 | 1,27 | 1,37 | 1,47 | 1,57 | 1,67 | 1,77 | 1,87 | 1,97 | 2,07 | |
250 | F с.с., м2 | 0,0230 | 0,0345 | 0,0460 | 0,0575 | 0,0690 | 0,0920 | 0,1150 | 0,1380 | 0,1610 | 0,1840 | 0,2070 | 0,2300 | 0,2530 | 0,2760 | 0,2990 | 0,3220 | 0,3450 | 0,3680 | 0,3910 | 0,4140 | 0,4370 | 0,4600 |
m, кг | 0,21 | 0,27 | 0,33 | 0,39 | 0,45 | 0,56 | 0,68 | 0,80 | 0,91 | 1,03 | 1,14 | 1,26 | 1,38 | 1,49 | 1,61 | 1,73 | 1,84 | 1,96 | 2,08 | 2,19 | 2,31 | 2,42 | |
350 | F с.с., м2 | 0,0276 | 0,0414 | 0,0552 | 0,0690 | 0,0828 | 0,1104 | 0,1380 | 0,1656 | 0,1932 | 0,2208 | 0,2484 | 0,2760 | 0,3036 | 0,3312 | 0,3588 | 0,3864 | 0,4140 | 0,4416 | 0,4692 | 0,4968 | 0,5244 | 0,5520 |
m, кг | 0,26 | 0,32 | 0,39 | 0,46 | 0,52 | 0,66 | 0,79 | 0,92 | 1,05 | 1,19 | 1,32 | 1,45 | 1,59 | 1,72 | 1,85 | 1,99 | 2,12 | 2,25 | 2,39 | 2,52 | 2,65 | 2,78 | |
400 | F с.с., м2 | 0,0368 | 0,0552 | 0,0736 | 0,0920 | 0,1104 | 0,1472 | 0,1840 | 0,2208 | 0,2576 | 0,2944 | 0,3312 | 0,3680 | 0,4048 | 0,4416 | 0,4784 | 0,5152 | 0,5520 | 0,5888 | 0,6256 | 0,6624 | 0,6992 | 0,7360 |
m, кг | 0,34 | 0,42 | 0,51 | 0,59 | 0,67 | 0,84 | 1,01 | 1,17 | 1,34 | 1,51 | 1,67 | 1,84 | 2,01 | 2,17 | 2,34 | 2,50 | 2,67 | 2,84 | 3,00 | 3,17 | 3,34 | 3,50 | |
500 | F с.с., м2 | 0,0460 | 0,0690 | 0,0920 | 0,1150 | 0,1380 | 0,1840 | 0,2300 | 0,2760 | 0,3220 | 0,3680 | 0,4140 | 0,4600 | 0,5060 | 0,5520 | 0,5980 | 0,6440 | 0,6900 | 0,7360 | 0,7820 | 0,8280 | 0,8740 | 0,9200 |
m, кг | 0,43 | 0,53 | 0,63 | 0,73 | 0,83 | 1,03 | 1,22 | 1,42 | 1,62 | 1,82 | 2,02 | 2,22 | 2,42 | 2,62 | 2,82 | 3,02 | 3,22 | 3,42 | 3,62 | 3,82 | 4,02 | 4,22 | |
600 | F с.с., м2 | 0,0552 | 0,0828 | 0,1104 | 0,1380 | 0,1656 | 0,2208 | 0,2760 | 0,3312 | 0,3864 | 0,4416 | 0,4968 | 0,5520 | 0,6072 | 0,6624 | 0,7176 | 0,7728 | 0,8280 | 0,8832 | 0,9384 | 0,9936 | 1,0488 | 1,1040 |
m, кг | 0,51 | 0,63 | 0,74 | 0,86 | 0,98 | 1,21 | 1,44 | 1,68 | 1,91 | 2,14 | 2,38 | 2,61 | 2,84 | 3,08 | 3,31 | 3,54 | 3,78 | 4,01 | 4,24 | 4,48 | 4,71 | 4,94 | |
700 | F с.с., м2 | 0,0644 | 0,0966 | 0,1288 | 0,1610 | 0,1932 | 0,2576 | 0,3220 | 0,3864 | 0,4508 | 0,5152 | 0,5796 | 0,6440 | 0,7084 | 0,7728 | 0,8372 | 0,9016 | 0,9660 | 1,0304 | 1,0948 | 1,1592 | 1,2236 | 1,2880 |
m, кг | 0,59 | 0,73 | 0,86 | 0,99 | 1,13 | 1,39 | 1,66 | 1,93 | 2,19 | 2,46 | 2,73 | 2,99 | 3,26 | 3,53 | 3,79 | 4,06 | 4,33 | 4,59 | 4,86 | 5,13 | 5,39 | 5,66 | |
800 | F с.с., м2 | 0,0736 | 0,1104 | 0,1472 | 0,1840 | 0,2208 | 0,2944 | 0,3680 | 0,4416 | 0,5152 | 0,5888 | 0,6624 | 0,7360 | 0,8096 | 0,8832 | 0,9568 | 1,0304 | 1,1040 | 1,1776 | 1,2512 | 1,3248 | 1,3984 | 1,4720 |
m, кг | 0,68 | 0,83 | 0,98 | 1,13 | 1,28 | 1,58 | 1,88 | 2,18 | 2,48 | 2,78 | 3,08 | 3,38 | 3,68 | 3,98 | 4,28 | 4,58 | 4,88 | 5,18 | 5,48 | 5,78 | 6,08 | 6,38 | |
900 | F с.с., м2 | 0,0828 | 0,1242 | 0,1656 | 0,2070 | 0,2484 | 0,3312 | 0,4140 | 0,4968 | 0,5796 | 0,6624 | 0,7452 | 0,8280 | 0,9108 | 0,9936 | 1,0764 | 1,1592 | 1,2420 | 1,3248 | 1,4076 | 1,4904 | 1,5732 | 1,6560 |
m, кг | 0,76 | 0,93 | 1,10 | 1,26 | 1,43 | 1,76 | 2,10 | 2,43 | 2,76 | 3,10 | 3,43 | 3,76 | 4,10 | 4,43 | 4,77 | 5,10 | 5,43 | 5,77 | 6,10 | 6,43 | 6,77 | 7,10 | |
1000 | F с.с., м2 | 0,0920 | 0,1380 | 0,1840 | 0,2300 | 0,2760 | 0,3680 | 0,4600 | 0,5520 | 0,6440 | 0,7360 | 0,8280 | 0,9200 | 1,0120 | 1,1040 | 1,1960 | 1,2880 | 1,3800 | 1,4720 | 1,5640 | 1,6560 | 1,7480 | 1,8400 |
m, кг | 0,85 | 1,03 | 1,22 | 1,40 | 1,58 | 1,95 | 2,32 | 2,68 | 3,05 | 3,42 | 3,78 | 4,15 | 4,52 | 4,88 | 5,25 | 5,62 | 5,98 | 6,35 | 6,72 | 7,08 | 7,45 | 7,82 | |
1100 | F с.с., м2 | 0,1012 | 0,1518 | 0,2024 | 0,2530 | 0,3036 | 0,4048 | 0,5060 | 0,6072 | 0,7084 | 0,8096 | 0,9108 | 1,0120 | 1,1132 | 1,2144 | 1,3156 | 1,4168 | 1,5180 | 1,6192 | 1,7204 | 1,8216 | 1,9228 | 2,0240 |
m, кг | 0,93 | 1,13 | 1,33 | 1,53 | 1,73 | 2,13 | 2,53 | 2,93 | 3,33 | 3,73 | 4,13 | 4,54 | 4,94 | 5,34 | 5,74 | 6,14 | 6,54 | 6,94 | 7,34 | 7,74 | 8,14 | 8,54 | |
1200 | F с.с., м2 | 0,11 | 0,17 | 0,22 | 0,28 | 0,33 | 0,44 | 0,55 | 0,66 | 0,77 | 0,88 | 0,99 | 1,10 | 1,21 | 1,32 | 1,44 | 1,55 | 1,66 | 1,77 | 1,88 | 1,99 | 2,10 | 2,21 |
m, кг | 1,02 | 1,23 | 1,45 | 1,67 | 1,88 | 2,32 | 2,75 | 3,19 | 3,62 | 4,05 | 4,49 | 4,92 | 5,35 | 5,79 | 6,22 | 6,65 | 7,09 | 7,52 | 7,96 | 8,39 | 8,82 | 9,26 | |
1300 | F с.с., м2 | 0,1196 | 0,1794 | 0,2392 | 0,2990 | 0,3588 | 0,4784 | 0,5980 | 0,7176 | 0,8372 | 0,9568 | 1,0764 | 1,1960 | 1,3156 | 1,4352 | 1,5548 | 1,6744 | 1,7940 | 1,9136 | 2,0332 | 2,1528 | 2,2724 | 2,3920 |
m, кг | 1,10 | 1,34 | 1,57 | 1,80 | 2,04 | 2,50 | 2,97 | 3,44 | 3,90 | 4,37 | 4,84 | 5,31 | 5,77 | 6,24 | 6,71 | 7,17 | 7,64 | 8,11 | 8,57 | 9,04 | 9,51 | 9,98 | |
1400 | F с.с., м2 | 0,1288 | 0,1932 | 0,2576 | 0,3220 | 0,3864 | 0,5152 | 0,6440 | 0,7728 | 0,9016 | 1,0304 | 1,1592 | 1,2880 | 1,4168 | 1,5456 | 1,6744 | 1,8032 | 1,9320 | 2,0608 | 2,1896 | 2,3184 | 2,4472 | 2,5760 |
m, кг | 1,19 | 1,44 | 1,69 | 1,94 | 2,19 | 2,69 | 3,19 | 3,69 | 4,19 | 4,69 | 5,19 | 5,69 | 6,19 | 6,69 | 7,19 | 7,69 | 8,19 | 8,69 | 9,19 | 9,69 | 10,19 | 10,70 | |
1500 | F с.с., м2 | 0,1380 | 0,2070 | 0,2760 | 0,3450 | 0,4140 | 0,5520 | 0,6900 | 0,8280 | 0,9660 | 1,1040 | 1,2420 | 1,3800 | 1,5180 | 1,6560 | 1,7940 | 1,9320 | 2,0700 | 2,2080 | 2,3460 | 2,4840 | 2,6220 | 2,7600 |
m, кг | 1,27 | 1,54 | 1,81 | 2,07 | 2,34 | 2,87 | 3,41 | 3,94 | 4,47 | 5,01 | 5,54 | 6,08 | 6,61 | 7,14 | 7,68 | 8,21 | 8,75 | 9,28 | 9,81 | 10,35 | 10,88 | 11,41 | |
1600 | F с.с., м2 | 0,1472 | 0,2208 | 0,2944 | 0,3680 | 0,4416 | 0,5888 | 0,7360 | 0,8832 | 1,0304 | 1,1776 | 1,3248 | 1,4720 | 1,6192 | 1,7664 | 1,9136 | 2,0608 | 2,2080 | 2,3552 | 2,5024 | 2,6496 | 2,7968 | 2,9440 |
m, кг | 1,36 | 1,64 | 1,92 | 2,21 | 2,49 | 3,06 | 3,62 | 4,19 | 4,76 | 5,33 | 5,89 | 6,46 | 7,03 | 7,60 | 8,16 | 8,73 | 9,30 | 9,86 | 10,43 | 11,00 | 11,57 | 12,13 | |
1700 | F с.с., м2 | 0,1564 | 0,2346 | 0,3128 | 0,3910 | 0,4692 | 0,6256 | 0,7820 | 0,9384 | 1,0948 | 1,2512 | 1,4076 | 1,5640 | 1,7204 | 1,8768 | 2,0332 | 2,1896 | 2,3460 | 2,5024 | 2,6588 | 2,8152 | 2,9716 | 3,1280 |
m, кг | 1,44 | 1,74 | 2,04 | 2,34 | 2,64 | 3,24 | 3,84 | 4,44 | 5,04 | 5,64 | 6,25 | 6,85 | 7,45 | 8,05 | 8,65 | 9,25 | 9,85 | 10,45 | 11,05 | 11,65 | 12,25 | 12,85 | |
1800 | F с.с., м2 | 0,1656 | 0,2484 | 0,3312 | 0,4140 | 0,4968 | 0,6624 | 0,8280 | 0,9936 | 1,1592 | 1,3248 | 1,4904 | 1,6560 | 1,8216 | 1,9872 | 2,1528 | 2,3184 | 2,4840 | 2,6496 | 2,8152 | 2,9808 | 3,1464 | 3,3120 |
m, кг | 1,53 | 1,84 | 2,16 | 2,48 | 2,79 | 3,43 | 4,06 | 4,70 | 5,33 | 5,96 | 6,60 | 7,23 | 7,87 | 8,50 | 9,13 | 9,77 | 10,40 | 11,04 | 11,67 | 12,30 | 12,94 | 13,57 | |
1900 | F с.с., м2 | 0,1748 | 0,2622 | 0,3496 | 0,4370 | 0,5244 | 0,6992 | 0,8740 | 1,0488 | 1,2236 | 1,3984 | 1,5732 | 1,7480 | 1,9228 | 2,0976 | 2,2724 | 2,4472 | 2,6220 | 2,7968 | 2,9716 | 3,1464 | 3,3212 | 3,4960 |
m, кг | 1,61 | 1,94 | 2,28 | 2,61 | 2,94 | 3,61 | 4,28 | 4,95 | 5,61 | 6,28 | 6,95 | 7,62 | 8,28 | 8,95 | 9,62 | 10,29 | 10,95 | 11,62 | 12,29 | 12,96 | 13,62 | 14,29 | |
2000 | F с.с., м2 | 0,1840 | 0,2760 | 0,3680 | 0,4600 | 0,5520 | 0,7360 | 0,9200 | 1,1040 | 1,2880 | 1,4720 | 1,6560 | 1,8400 | 2,0240 | 2,2080 | 2,3920 | 2,5760 | 2,7600 | 2,9440 | 3,1280 | 3,3120 | 3,4960 | 3,6800 |
m, кг | 1,69 | 2,04 | 2,40 | 2,75 | 3,10 | 3,80 | 4,50 | 5,20 | 5,90 | 6,60 | 7,30 | 8,00 | 8,70 | 9,40 | 10,10 | 10,81 | 11,51 | 12,21 | 12,91 | 13,61 | 14,31 | 15,01 |
