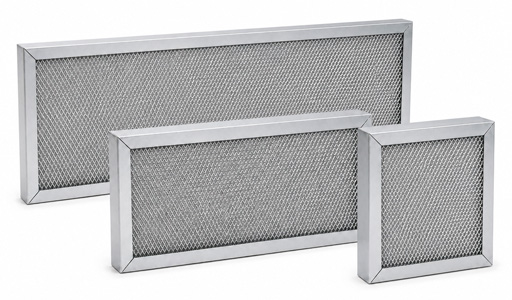

Фильтры жироулавливающие кассетные
Кассетные жироулавливающие фильтры применяются для очистки воздуха от жировых частиц в системах кухонной вытяжной вентиляции. Фильтры устанавливаются непосредственно в вытяжных зонтах над газовыми или электрическими плитами, а также могут изготавливаться под корпус ФВ или ФЯГ.

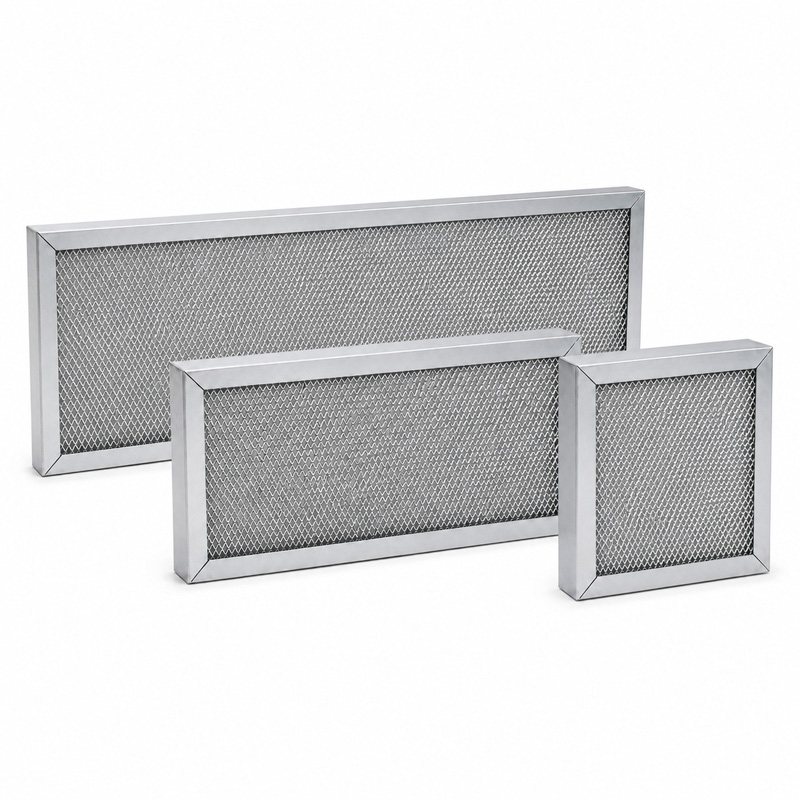

Изделие представляет собой неразборную металлическую кассету из оцинкованной стали. Фильтр состоит из рамки и фильтрующего элемента из специально сформированной просечно-вытяжной сетки.
Фильтрующий элемент выполняется из трех или пяти пластин просечно-вытяжной сетки с ячейкой 3,5×6 мм. При прохождении воздушного потока через кассету жировые частицы задерживаются и оседают на ячейках фильтрующего элемента.
Фильтрация происходит равномерно по всей площади кассеты, что увеличивает период между очистками фильтра. Обслуживание выполняется путем замачивания и последующего промывания жироуловителя в водном растворе обычных моющих средств.
Особенности
- температура рабочей среды до +80°C;
- очистка воздуха от жировых частиц в кухонных вытяжных системах;
- фильтрующий элемент из трех или пяти слоев просечно-вытяжной сетки;
- неразборная конструкция из оцинкованной стали;
- возможность изготовления по размерам заказчика;
- варианты исполнения под зонт, под корпус ФВ или под корпус ФЯГ.
Технические характеристики
| Класс очистки | Удельная воздушная нагрузка, м³/ч·м² |
Аэродинамическое сопротивление, Па | Эффективность очистки, % | |
|---|---|---|---|---|
| начальное | конечное | |||
| EU2 | 5400–9000 | 20–35 | 140 | 45–58 |
* Характеристики приведены для пятислойного фильтрующего элемента.
Размеры и исполнение
Жироуловители изготавливаются толщиной 20 мм в трехслойном исполнении и толщиной 25 мм в пятислойном исполнении.
Минимальный размер кассетного жироуловителя — 100×100 мм. Максимальный размер несоставного жироуловителя — 600×1500 мм. Фильтры, превышающие максимальный размер, поставляются в виде составных модулей.
По запросу возможно изготовление жироулавливающих кассет по размерам заказчика, а также исполнение под корпус ФВ, под корпус ФЯГ или под вытяжной зонт.
Для жироуловителей в исполнении «под зонт» указанный размер является размером зонта. Фактический размер кассетного фильтра составляет A−5 мм × B−5 мм.
Обозначение при заказе
Жироуловитель 200×100/20/3
где 200×100 — габаритные размеры L×H, мм; 20 — толщина фильтра, мм; 3 — количество слоев фильтрующего элемента.
Жироуловитель 244×244/25/5 под корпус ФВ-200
где 244×244 — проходное сечение L×H, мм; 25 — толщина фильтра, мм; 5 — количество слоев фильтрующего элемента; под корпус ФВ-200 — исполнение жироуловителя для установки в корпус ФВ.
Также возможно исполнение под корпус ФЯГ или под вытяжной зонт.
