Клапан обратный КО и КОп
Клапаны обратные круглого сечения: КО и прямоугольного сечения: Коп серии 5.904-41, предназначены для предотвращения
перетекания воздуха и невзрывоопасных газопаровоздушных смесей,
агрессивность которых по отношению к углеродистым сталям
обыкновенного качества не выше агрессивности воздуха с
температурой до 80 ºС, не содержащих липких веществ и
волокнистых материалов, с содержанием пыли и других твердых
примесей в количестве не более 100 мг/м3 через ответвления к
отключенным вентиляторам (от отключенных вентиляторов) при
присоединение последних к коллекторам.
Установка клапанов в сети допускается при скоростях воздуха на горизонтальных участках не
менее 5,6 м/c, а на вертикальных – не менее 4 м/с.
Клапаны изготавливаются прямоугольного и круглого сечения.

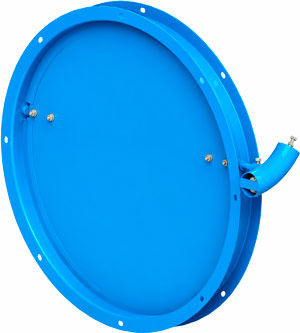

Клапан обратный КО

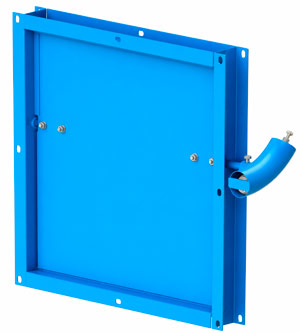

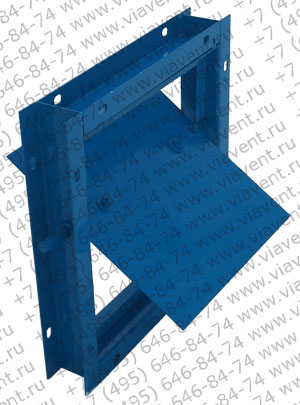

Клапан обратный КОп
Oбратные клапаны круглого сечения
| Размеры | серия 5.904-41 | серия 1.494-28 | серия 1.494-28 Ст (Т) | |||||
|---|---|---|---|---|---|---|---|---|
| Тип | Цена, руб./шт. | Тип | Цена руб./шт. | Тип | Цена руб./шт. | Тип | Цена руб./шт. | |
| Ф 250 | КО-00 | 6399 | КО-1 | по запросу | ||||
| Ф 315 | КО-01 | 8223 | КО-2 | по запросу | ||||
| Ф 400 | КО-02 | 8808 | КОг-1 | 8465 | КОв-1 | 10690 | ||
| Ф 500 | КО-03 | 10886 | КОг-2 | 11327 | КОв-2 | 13427 | ||
| Ф 630 | КО-04 | 12077 | КОг-3 | 13661 | КОв-3 | 15803 | ||
| Ф 800 | КО-05 | 14668 | КОг-4 | 19922 | КОв-4 | 22288 | ||
| Ф 1000 | КО-06 | 19667 | КОг-5 | 25725 | КОв-5 | 28186 | ||
| Ф 1250 | КО-07 | 24073 | ||||||
Обратные клапаны прямоугольного сечения
| Размеры | серия 5.904-41 | серия 1.494-28 | ||
|---|---|---|---|---|
| Тип | Цена, руб./шт. | Тип | Цена руб./шт. | |
| 150х150 | КОп-00 | 7500 | КОп-6 | по запросу |
| 200х200 | КОп-01 | 7951 | КОп-7 | по запросу |
| 250х250 | КОп-02 | 8321 | КОп-1 | по запросу |
| 400х400 | КОп-03 | 9873 | КОп-2 | по запросу |
| 500х500 | КОп-04 | 12728 | КОп-3 | по запросу |
| 800х800 | КОп-05 | 16486 | КОп-4 | по запросу |
| 1000х1000 | КОп-06 | 20033 | КОп-5 | по запросу |
Габаритные и присоединительные размеры клапанов КО и КОп
Конструкция клапана состоит из корпуса, внутри которого на
полуосях установлена лопатка.
Ось вращения лопатки смещена относительно оси симметрии,
благодаря чему при воздействии воздушного потока возникает
момент, поворачивающий полотно и устанавливающий клапан в
открытое положение.
При прекращении движения воздуха лопатка
возвращается в исходное положение, и происходит закрытие
клапана.

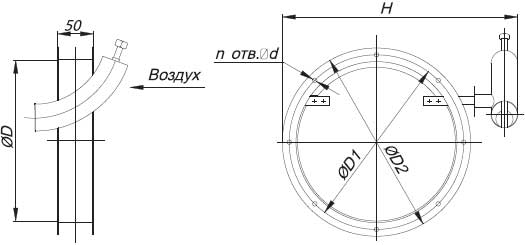

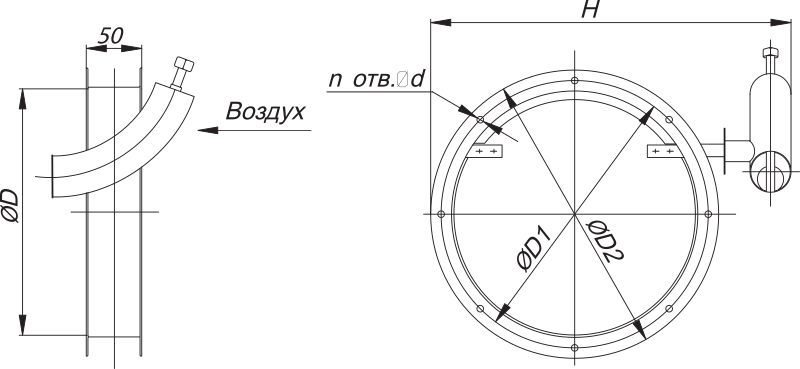

Клапан обратный круглого сечения, КО
🔍
| Обозначение | Размеры, мм | Количество, шт. | Масса, кг | ||||
|---|---|---|---|---|---|---|---|
| D | D1 | D2 | H | d | n | ||
| КО-00 | 250 | 280 | 300 | 365 | 6 | 7 | 4,6 |
| КО-01 | 315 | 345 | 365 | 435 | 6 | 7 | 5,5 |
| КО-02 | 400 | 430 | 450 | 520 | 8 | 7 | 6,5 |
| КО-03 | 500 | 530 | 550 | 630 | 8 | 7 | 8,1 |
| КО-04 | 630 | 660 | 680 | 760 | 16 | 10 | 12,1 |
| КО-05 | 800 | 830 | 850 | 950 | 16 | 10 | 17 |
| КО-06 | 1000 | 1040 | 1064 | 1164 | 16 | 10 | 25,6 |
| КО-07 | 1250 | 1295 | 1322 | 1422 | 24 | 12 | 35,5 |

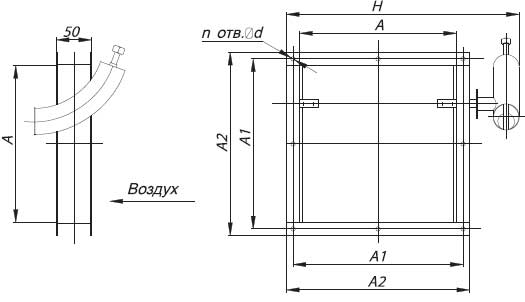

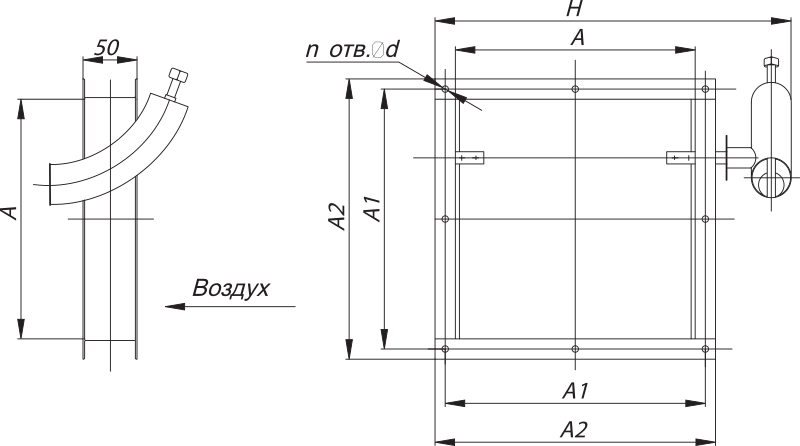

Клапан обратный прямоугольного сечения, КОп
🔍
| Обозначение | Размеры, мм | Количество, шт. | Масса, кг | ||||
|---|---|---|---|---|---|---|---|
| A | A1 | A2 | H | d | n | ||
| КОп-00 | 150 | 180 | 200 | 280 | 4 | 7 | 4,6 |
| КОп-01 | 200 | 230 | 250 | 330 | 4 | 7 | 5,5 |
| КОп-02 | 250 | 280 | 300 | 380 | 8 | 7 | 6,5 |
| КОп-03 | 400 | 430 | 450 | 540 | 8 | 7 | 8,1 |
| КОп-04 | 500 | 530 | 550 | 640 | 12 | 10 | 12,1 |
| КОп-05 | 800 | 840 | 864 | 990 | 16 | 10 | 17 |
| КОп-06 | 1000 | 1040 | 1072 | 1220 | 24 | 10 | 25,6 |
Монтаж и эксплуатация
Клапаны устанавливаются в систему воздуховодов с помощью фланцев.
При установке клапана в горизонтальный воздуховод лопатка клапана должна открываться по направлению потока воздуха.
При установке клапана в вертикальный воздуховод лопатка клапана должна открываться от потока воздуха снизу вверх.
Профилактический осмотр клапанов (не реже одного раза в месяц) с проверкой наличия требуемого зазора между лопаткой и корпусом, сохранности покрытия.
