Заслонки утепленные с периметральным обогревом

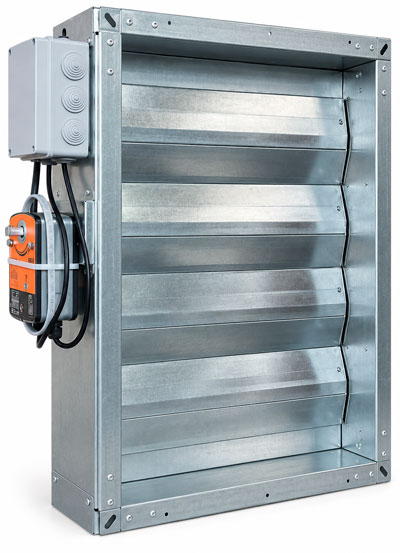

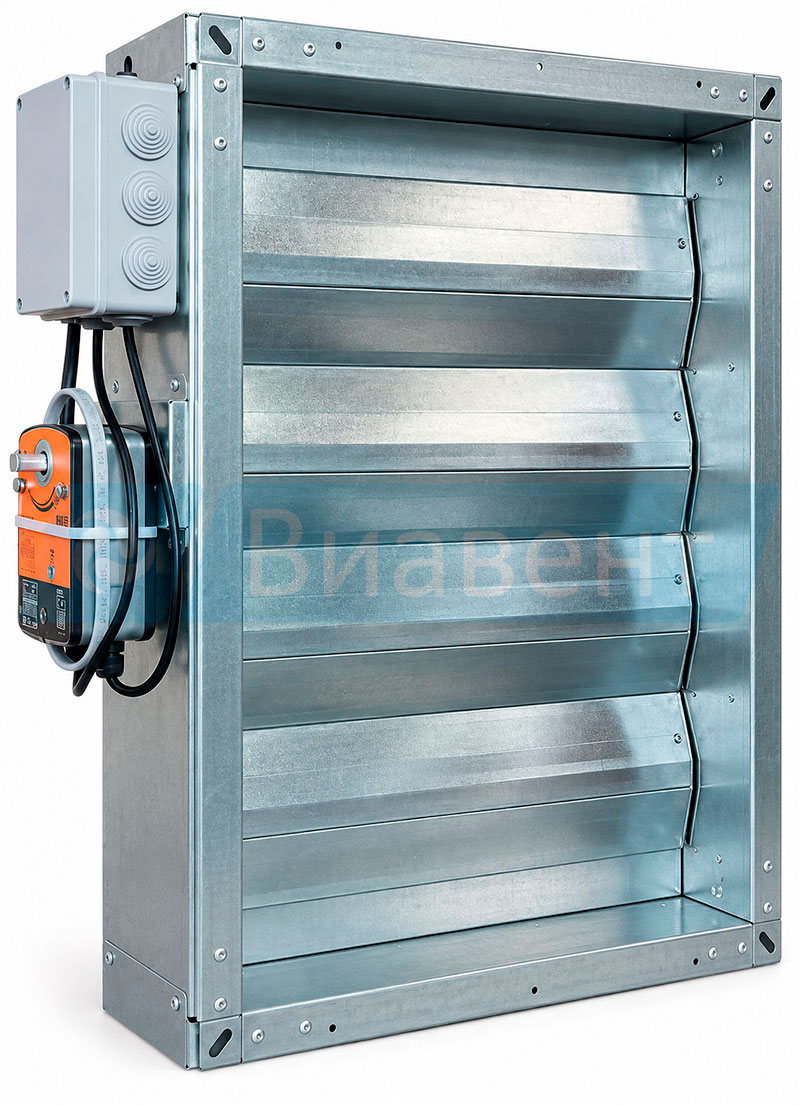

Утепленная заслонка
  • Утепленная заслонка предназначена для регулирования расхода воздуха или перекрытия вентиляционного канала. Заслонка может эксплуатироваться в условиях пониженных температур.

Конструкция и принцип работы

Утеплённая заслонка состоит из четырёхстенного корпуса из оцинкованной стали и лопаток, изготовленных из стального прокатного профиля. В местах примыкания лопаток предусмотрено замковое уплотнение.
Поворот лопаток осуществляется зубчатым механизмом с пластмассовыми шестернями и подшипниками скольжения. Ось механизма управления может располагаться на любой из лопаток и выводиться на любую сторону блока.
Для защиты от обмерзания предусмотрен периметральный обогрев. По наружному периметру заслонки проложен гибкий саморегулирующийся нагревательный кабель, рассчитанный на постоянное подключение к сети переменного тока напряжением 220 В. Удельная мощность кабеля — 24 Вт/м.
Саморегулирующийся кабель не требует отдельной автоматической схемы управления. Снаружи он закрыт утеплённым кожухом, не выходящим за габариты присоединительных фланцев заслонки.
Управление заслонкой осуществляется вручную или с помощью электромеханического привода.
Привод подбирается по расчётному значению требуемого крутящего момента.

Схема конструкции

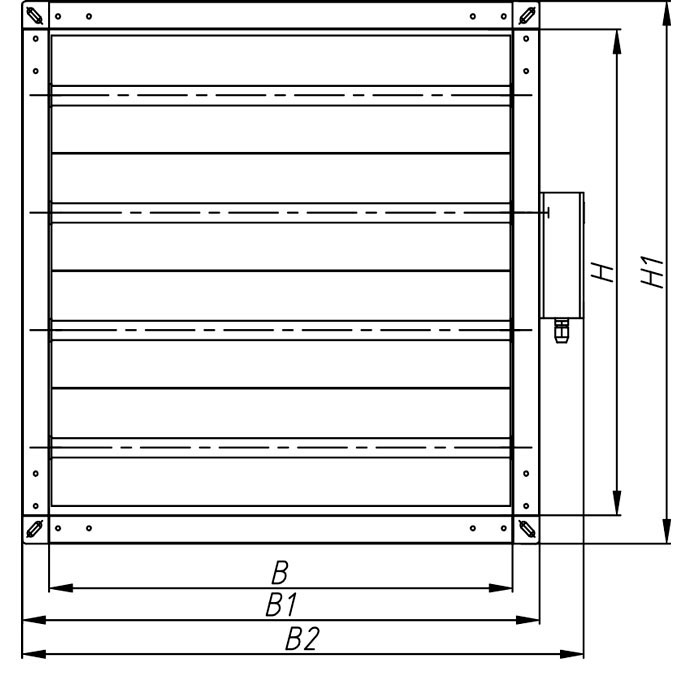

Исполнение 1

Исполнение 1

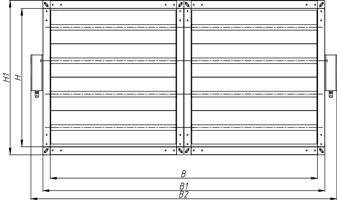

Исполнение 2 (кассетное)

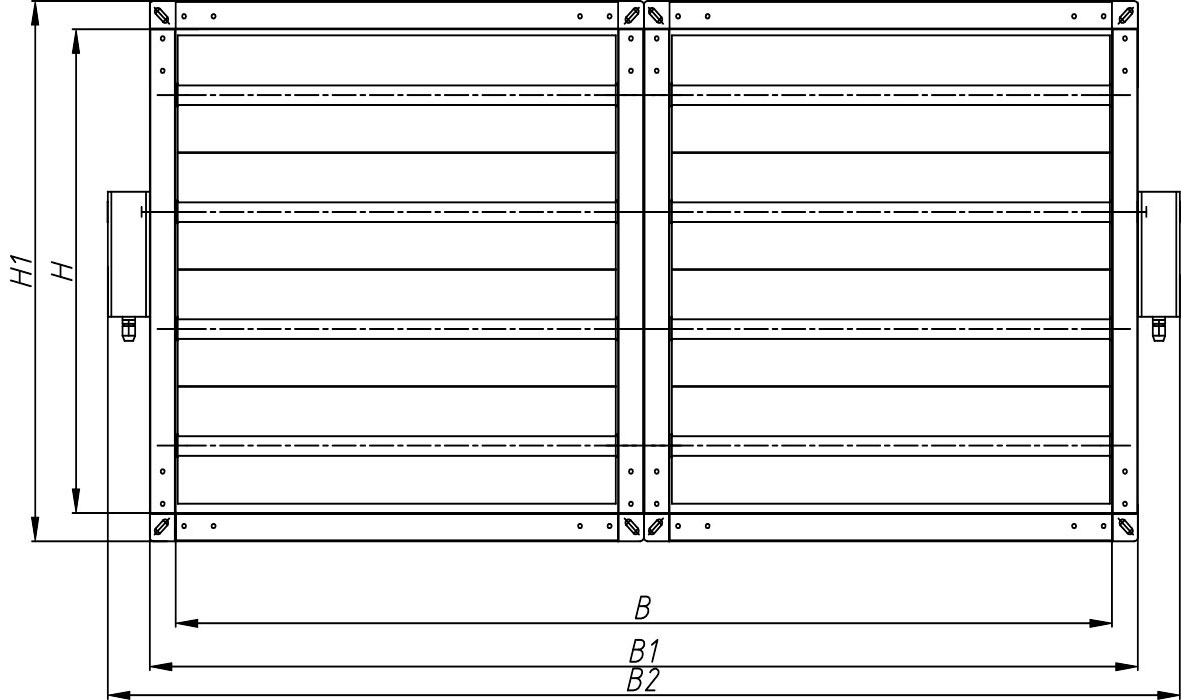

Исполнение 2 (кассетное исполнение)
Обозначение Описание
B Ширина внутреннего сечения
H Высота внутреннего сечения
B1 = B + 70 мм Ширина заслонки без привода
H1 = H + 70 мм Высота заслонки без привода
B2 = B1 + 170 мм Ширина заслонки с приводом; 170 мм — длина штока для установки привода

Диапазон изготавливаемых размеров

Параметр Значение
Минимальный размер заслонки 150 × 150 мм
Максимальный размер, исполнение 1 2000 × 2000 мм
Максимальный размер, исполнение 2 3400 × 2000 мм
Шаг изменения размеров 5 мм

Важно! Если разность H − 5 мм не кратна 146 мм, оставшаяся часть проходного сечения перекрывается полосой из оцинкованной стали.

Варианты исполнения и условия эксплуатации

Параметр Значение
Варианты управления Электромеханический привод; ручное управление; площадка под установку привода
Форма сечения Прямоугольная, в том числе квадратная
Климатическое исполнение УХЛ2 или У2 по ГОСТ 15150–69
Температура окружающего воздуха от −60 до +40 °C

Особенности монтажа

Монтаж заслонки в системе вентиляции выполняется путём крепления её фланцев к ответным фланцам воздуховодов или другого вентиляционного оборудования. Для крепления применяются болты и скобы.

Важно! При присоединении заслонки нельзя допускать деформации корпуса: угол между его горизонтальными и вертикальными стенками должен сохраняться равным 90°.

Площадь живого сечения

Исполнение 1

H \ B, мм 150 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
150 0,014 0,019 0,028 0,038 0,047 0,057 0,066 0,076 0,085 0,095 0,104 0,113 0,123 0,132 0,142 0,151 0,161 0,170 0,180 0,189
200 0,014 0,019 0,028 0,038 0,047 0,057 0,066 0,076 0,085 0,095 0,104 0,113 0,123 0,132 0,142 0,151 0,161 0,170 0,180 0,189
300 0,031 0,042 0,062 0,083 0,104 0,125 0,146 0,166 0,187 0,208 0,229 0,250 0,270 0,291 0,312 0,333 0,354 0,374 0,395 0,416
400 0,031 0,042 0,062 0,083 0,104 0,125 0,146 0,166 0,187 0,208 0,229 0,250 0,270 0,291 0,312 0,333 0,354 0,374 0,395 0,416
500 0,048 0,064 0,096 0,129 0,161 0,193 0,225 0,257 0,289 0,322 0,354 0,386 0,418 0,450 0,482 0,514 0,547 0,579 0,611 0,643
600 0,065 0,087 0,131 0,174 0,218 0,261 0,305 0,348 0,392 0,435 0,479 0,522 0,566 0,609 0,653 0,696 0,740 0,783 0,827 0,870
700 0,065 0,087 0,131 0,174 0,218 0,261 0,305 0,348 0,392 0,435 0,479 0,522 0,566 0,609 0,653 0,696 0,740 0,783 0,827 0,870
800 0,082 0,110 0,165 0,219 0,274 0,329 0,384 0,439 0,494 0,549 0,603 0,658 0,713 0,768 0,823 0,878 0,932 0,987 1,042 1,097
900 0,099 0,132 0,199 0,265 0,331 0,397 0,463 0,530 0,596 0,662 0,728 0,794 0,861 0,927 0,993 1,059 1,125 1,192 1,258 1,324
1000 0,099 0,132 0,199 0,265 0,331 0,397 0,463 0,530 0,596 0,662 0,728 0,794 0,861 0,927 0,993 1,059 1,125 1,192 1,258 1,324
1100 0,116 0,155 0,233 0,310 0,388 0,465 0,543 0,620 0,698 0,776 0,853 0,931 1,008 1,086 1,163 1,241 1,318 1,396 1,473 1,551
1200 0,133 0,178 0,267 0,356 0,445 0,533 0,622 0,711 0,800 0,889 0,978 1,067 1,156 1,245 1,334 1,422 1,511 1,600 1,689 1,778
1300 0,133 0,178 0,267 0,356 0,445 0,533 0,622 0,711 0,800 0,889 0,978 1,067 1,156 1,245 1,334 1,422 1,511 1,600 1,689 1,778
1400 0,150 0,201 0,301 0,401 0,501 0,602 0,702 0,802 0,902 1,003 1,103 1,203 1,303 1,404 1,504 1,604 1,704 1,805 1,905 2,005
1500 0,167 0,223 0,335 0,446 0,558 0,670 0,781 0,893 1,004 1,116 1,228 1,339 1,451 1,562 1,674 1,786 1,897 2,009 2,120 2,232
1600 0,167 0,223 0,335 0,446 0,558 0,670 0,781 0,893 1,004 1,116 1,228 1,339 1,451 1,562 1,674 1,786 1,897 2,009 2,120 2,232
1700 0,184 0,246 0,369 0,492 0,615 0,738 0,861 0,984 1,107 1,230 1,352 1,475 1,598 1,721 1,844 1,967 2,090 2,213 2,336 2,459
1800 0,201 0,269 0,403 0,537 0,672 0,806 0,940 1,074 1,209 1,343 1,477 1,612 1,746 1,880 2,015 2,149 2,283 2,417 2,552 2,686
1900 0,218 0,291 0,437 0,583 0,728 0,874 1,020 1,165 1,311 1,457 1,602 1,748 1,893 2,039 2,185 2,330 2,476 2,622 2,767 2,913
2000 0,218 0,291 0,437 0,583 0,728 0,874 1,020 1,165 1,311 1,457 1,602 1,748 1,893 2,039 2,185 2,330 2,476 2,622 2,767 2,913

Исполнение 2 (кассетное)

H \ B, мм 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400
150 0,192 0,201 0,211 0,220 0,230 0,239 0,249 0,258 0,267 0,277 0,286 0,296 0,305 0,315
200 0,192 0,201 0,211 0,220 0,230 0,239 0,249 0,258 0,267 0,277 0,286 0,296 0,305 0,315
300 0,422 0,443 0,464 0,485 0,505 0,526 0,547 0,568 0,589 0,609 0,630 0,651 0,672 0,693
400 0,422 0,443 0,464 0,485 0,505 0,526 0,547 0,568 0,589 0,609 0,630 0,651 0,672 0,693
500 0,653 0,685 0,717 0,749 0,781 0,813 0,846 0,878 0,910 0,942 0,974 1,006 1,038 1,071
600 0,883 0,927 0,970 1,014 1,057 1,101 1,144 1,188 1,231 1,275 1,318 1,362 1,405 1,449
700 0,883 0,927 0,970 1,014 1,057 1,101 1,144 1,188 1,231 1,275 1,318 1,362 1,405 1,449
800 1,113 1,168 1,223 1,278 1,333 1,388 1,443 1,497 1,552 1,607 1,662 1,717 1,772 1,827
900 1,344 1,410 1,476 1,542 1,609 1,675 1,741 1,807 1,873 1,940 2,006 2,072 2,138 2,204
1000 1,344 1,410 1,476 1,542 1,609 1,675 1,741 1,807 1,873 1,940 2,006 2,072 2,138 2,204
1100 1,574 1,652 1,729 1,807 1,884 1,962 2,040 2,117 2,195 2,272 2,350 2,427 2,505 2,582
1200 1,805 1,894 1,982 2,071 2,160 2,249 2,338 2,427 2,516 2,605 2,694 2,783 2,871 2,960
1300 1,805 1,894 1,982 2,071 2,160 2,249 2,338 2,427 2,516 2,605 2,694 2,783 2,871 2,960
1400 2,035 2,135 2,236 2,336 2,436 2,536 2,637 2,737 2,837 2,937 3,038 3,138 3,238 3,338
1500 2,265 2,377 2,489 2,600 2,712 2,823 2,935 3,047 3,158 3,270 3,381 3,493 3,605 3,716
1600 2,265 2,377 2,489 2,600 2,712 2,823 2,935 3,047 3,158 3,270 3,381 3,493 3,605 3,716
1700 2,496 2,619 2,742 2,865 2,988 3,111 3,234 3,357 3,479 3,602 3,725 3,848 3,971 4,094
1800 2,726 2,861 2,995 3,129 3,263 3,398 3,532 3,666 3,801 3,935 4,069 4,204 4,338 4,472
1900 2,957 3,102 3,248 3,394 3,539 3,685 3,831 3,976 4,122 4,268 4,413 4,559 4,704 4,850
2000 2,957 3,102 3,248 3,394 3,539 3,685 3,831 3,976 4,122 4,268 4,413 4,559 4,704 4,850
