Заслонки РК по типу серии 5.904-13

Воздушные заслонки РК по типу серии 5.904-13 предназначены для регулирования количества воздуха и невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой до 80 °С, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3.

Заслонки предназначены для эксплуатации в условиях умеренного (У) климата.

Заслонки РК круглого сечения

Ручного управления

Размеры Тип Цена руб./шт.
Ф 100 РК 300.000 2 127
Ф 125 РК 300-01 2 156
Ф 140 РК 300-02 2 417
Ф 160 РК 300-03 2 492
Ф 180 РК 300-04 2 714
Ф 200 РК 300-05 2 993
Ф 250 РК 300-06 3 374
Ф 315 РК 300-07 3 931
Ф 400 РК 300-08 4 406
Ф 500 РК 300-09 5 335
Ф 630 РК 300-10 6 794
Ф 800 РК 300-11 10 243
Ф 1000 РК 300-12 15 382

С осью под эл. привод

Размеры Тип Цена руб./шт.
Ф 100 РК 301.000 1 793
Ф 125 РК 301-01 1 784
Ф 140 РК 301-02 1 849
Ф 160 РК 301-03 2 035
Ф 180 РК 301-04 2 072
Ф 200 РК 301-05 2 138
Ф 250 РК 301-06 2 807
Ф 315 РК 301-07 3 142
Ф 400 РК 301-08 3 643
Ф 500 РК 301-09 4 638
Ф 630 РК 301-10 6 478
Ф 800 РК 301-11 9 983
Ф 1000 РК 301-12 14 425

Рекомендуемые приводы

Belimo LM230A, LF230 — до Ф500

Belimo NM230A, NF230 — Ф630

Belimo SM230A, SF230A — Ф800-Ф1000

Заслонки РК прямоугольного сечения

Ручного управления

Размер Тип Цена руб./шт.
100x100 РК 302.000 2 277
150x100 РК 302-01 2 435
200x100 РК 302-02 2 611
200x200 РК 302-03 2 946
250x200 РК 302-04 3 086
250x250 РК 302-05 3 160
300x200 РК 302-06 3 235
400x200 РК 302-07 3 485
400x250 РК 302-08 3 746
400x400 РК 302-09 5 447
500x200 РК 302-10 3 812
500x400 РК 302-11 5 671
600x200 РК 302-12 3 931
600x400 РК 302-13 6 292
600x600 РК 302-14 7 288
800x600 РК 302-15 9 928
800x800 РК 302-16 11 470
1000x800 РК 302-17 12 883
1000x1000 РК 302-18 13 924

С осью под эл. привод

Размер Тип Цена руб./шт.
100x100 РК 303.000 2 361
150x100 РК 303-01 2 492
200x100 РК 303-02 2 659
200x200 РК 303-03 2 696
250x200 РК 303-04 2 797
250x250 РК 303-05 2 593
300x200 РК 303-06 2 826
400x200 РК 303-07 3 355
400x250 РК 303-08 3 365
400x400 РК 303-09 4 767
500x200 РК 303-10 3 522
500x400 РК 303-11 5 261
600x200 РК 303-12 4 201
600x400 РК 303-13 6 812
600x600 РК 303-14 8 124
800x600 РК 303-15 9 415
800x800 РК 303-16 11 683
1000x800 РК 303-17 13 162
1000x1000 РК 303-18 15 560

Рекомендуемые приводы

Belimo LM230A, LF230 — до 800*600

Belimo NM230A, NF230 — 800*800 и выше

Заслонки РК переведены в категорию производимых под заказ.
Поставка данной номенклатуры осуществляется при объеме партии от 20 единиц.

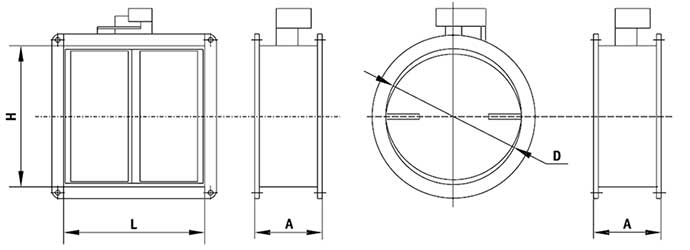

Габаритные и присоединительные размеры

Обозначение Диаметр
D, мм		 Высота
H, мм		 Ширина
L, мм		 Длина заслонки,
А, мм		 Масса заслонки, кг
РК 300, РК 302 РК 301, РК 303
РК 300.000 РК 301 100 180 1,5 1,2
РК 300-01 РК 301-01 125 180 1,8 1,5
РК 300-02 РК 301-02 140 180 2,0 1,7
РК 300-03 РК 301-03 160 180 2,2 1,9
РК 300-04 РК 301-04 180 180 2,5 2,2
РК 300-05 РК 301-05 200 350 3,4 3,
РК 300-06 РК 301-06 250 350 4,4 4,0
РК 300-07 РК 301-07 315 350 5,6 5,2
РК 300-08 РК 301-08 400 350 9,0 8,6
РК 300-09 РК 301-09 500 350 12,0 11,5
РК 300-10 РК 301-10 630 350
РК 300-11 РК 301-11 800 350
РК 300-12 РК 301-12 1000 350
РК 302.000 РК 303 100 100 180 1,9 1,7
РК 302-01 РК 303-01 100 150 180 2,2 2,0
РК 302-02 РК 303-02 100 200 180 2,5 2,4
РК 302-03 РК 303-03 200 200 180 3,3 3,
РК 302-04 РК 303-04 200 250 180 3,7 3,6
РК 302-05 РК 303-05 200 300 180 4, 4,0
РК 302-06 РК 303-06 200 400 180 5,0 4,9
РК 302-07 РК 303-07 200 500 180 5,9 5,7
РК 302-08 РК 303-08 200 600 180 6,5 6,4
РК 302-09 РК 303-09 250 250 180 4,4 4,2
РК 302-10 РК 303-10 250 400 180 5,6 5,5
РК 302-11 РК 303-11 400 400 180 8, 8,0
РК 302-12 РК 303-12 400 500 180 9, 9,2
РК 302-13 РК 303-13 400 600 180 10,5 10,5
РК 302-14 РК 303-14 600 600 180 13,6 13,6
РК 302-15 РК 303-15 800 600 180 18,5 18,5
РК 302-16 РК 303-16 800 800 180 22,4 22,4
РК 302-17 РК 303-17 1000 800 180 26,4 26,4
РК 302-18 РК 303-18 1000 1000 180 31,3 31,2
