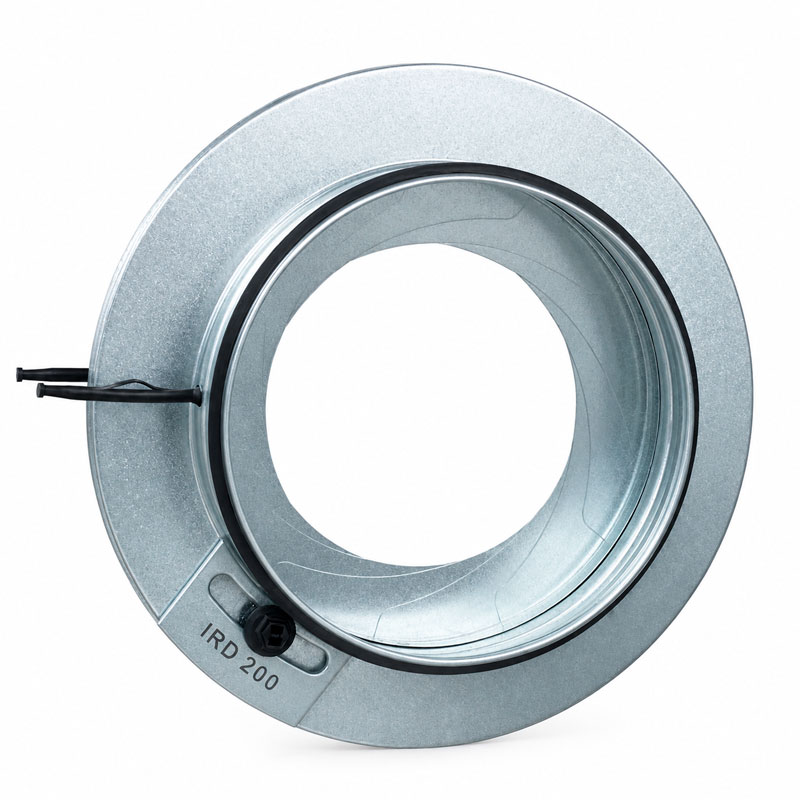

Ирисовые клапаны IRD
Ирисовые клапаны IRD применяются в круглых воздуховодах для регулирования воздушного потока и измерения расхода воздуха при наладке вентиляционных систем.
Клапан представляет собой ирисовую диафрагму, установленную в корпусе с круглыми присоединительными патрубками. Положение лепестков диафрагмы задается вручную по шкале на корпусе. Для измерения перепада давления на клапане предусмотрены соединительные штуцеры.
При заданном положении диафрагмы и измеренном перепаде давления расход воздуха определяется по диаграммам подбора. Такое исполнение позволяет использовать один элемент не только как регулирующий клапан, но и как измерительное устройство при балансировке сети.
Клапаны IRD сохраняют работоспособность независимо от пространственной ориентации и могут устанавливаться на горизонтальных, вертикальных и наклонных участках воздуховодов.
Конструкция
Корпус и регулирующие пластины в базовом исполнении IRD изготавливаются из оцинкованной стали. Для систем с повышенными требованиями к коррозионной стойкости предусмотрено исполнение IRD...AISI 316 из нержавеющей стали AISI 316.
Присоединительные патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает плотное соединение клапана с воздуховодами круглого сечения.
Исполнение из нержавеющей стали AISI 316
Клапаны IRD...AISI 316 применяются в воздуховодах из нержавеющей стали круглого сечения. Такое исполнение целесообразно использовать при наличии в перемещаемом воздухе коррозионно-активных веществ или при необходимости периодической очистки системы специальными чистящими средствами.
Основная область применения клапанов IRD...AISI 316 — системы вентиляции медицинских учреждений, научных и исследовательских лабораторий, предприятий медицинской, пищевой и химической промышленности.
Технические характеристики

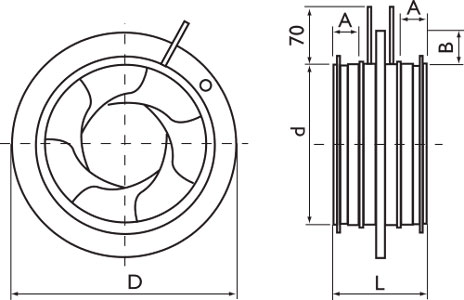

| Модель | Ød, мм | ØD, мм | L, мм | A, мм | B, мм | Вес, кг |
|---|---|---|---|---|---|---|
| IRD 100 | 99 | 165 | 110 | 30 | 32 | 0,5 |
| IRD 125 | 124 | 188 | 110 | 30 | 32 | 0,7 |
| IRD 160 | 159 | 230 | 110 | 30 | 35 | 0,9 |
| IRD 200 | 199 | 285 | 110 | 30 | 42 | 1,4 |
| IRD 250 | 249 | 335 | 132 | 40 | 42 | 2,1 |
| IRD 315 | 314 | 410 | 132 | 40 | 47 | 3,5 |
| IRD 400 | 398 | 525 | 155 | 50 | 62 | 6,4 |
| IRD 500 | 498 | 655 | 170 | 50 | 77 | 9,6 |
| IRD 630 | 628 | 815 | 170 | 50 | 92 | 15,6 |
| IRD 800 | 798 | 1015 | 270 | 100 | 107 | 25,0 |
Размерный ряд и габаритные параметры одинаковы для базового исполнения IRD и исполнения IRD...AISI 316. В нержавеющем исполнении корпус и диафрагма изготавливаются из стали AISI 316.
Подбор и измерение расхода
Для настройки клапана используется шкала положения диафрагмы на корпусе. После установки нужного положения лепестков измеряется перепад давления на клапане с помощью дифференциального манометра, подключенного к измерительным штуцерам.
По диаграммам подбора для соответствующего типоразмера определяются расход воздуха, падение давления, открытие диафрагмы и уровень звука Lp10A. Диаграммы приведены для типоразмеров IRD 100, IRD 125, IRD 160, IRD 200, IRD 250, IRD 315, IRD 400, IRD 500, IRD 630 и IRD 800.
Размещение в сети
Ирисовый клапан IRD позволяет выполнять измерения расхода воздуха в разных точках вентиляционной сети, в том числе рядом с местными сопротивлениями: Т-образными тройниками, отводами, поворотами, изгибами и перед воздухораспределительными устройствами.
Для получения требуемой точности измерения клапан устанавливают с учетом минимальных расстояний до местных сопротивлений. По данным производителя, в зависимости от схемы участка минимальное расстояние Lmin составляет от 1d до 4d при требуемой точности ±7% и от 1d до 2d при точности ±10%.
| Схема установки по каталогу | Lmin при точности ±7% | Lmin при точности ±10% |
|---|---|---|
 |
≥1d | ≥1d |
 |
≥4d | ≥2d |
 |
≥2d | ≥2d |
 |
≥2d | ≥2d |
Таблицу расстояний желательно размещать рядом со схемой из каталога, так как значения Lmin привязаны к конкретному типу местного сопротивления.
Шумовые характеристики
Октавный уровень звуковой мощности и корректированный уровень звуковой мощности определяются по формулам производителя:
Lwокт = Lp10A + Kокт
LwA = Lp10A + 4
где Lp10A — уровень звука, определяемый по диаграмме подбора; Kокт — поправочный коэффициент; Lwокт — октавный уровень звуковой мощности; LwA — корректированный уровень звуковой мощности.
| Модель | Поправочный коэффициент Kокт, дБ | |||||||
|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| IRD 100 | 25 | 21 | 16 | 9 | 4 | -6 | -12 | -25 |
| IRD 125 | 17 | 17 | 13 | 7 | 1 | -4 | -6 | -17 |
| IRD 160 | 19 | 18 | 14 | 6 | -1 | -6 | -13 | -25 |
| IRD 200 | 20 | 17 | 12 | 5 | -2 | -5 | -14 | -26 |
| IRD 250 | 16 | 12 | 8 | 3 | 1 | -4 | -17 | -32 |
| IRD 315 | 24 | 12 | 5 | 0 | 1 | -2 | -13 | -27 |
| IRD 400 | 15 | 9 | 6 | 2 | -1 | -4 | -9 | -13 |
| IRD 500 | 14 | 7 | 4 | 1 | -1 | -4 | -8 | -11 |
| IRD 630 | 15 | 7 | 3 | 2 | -1 | -5 | -9 | -11 |
| IRD 800 | 9 | 5 | 3 | 3 | -1 | -6 | -10 | -13 |
| Допуск | ±6 | ±3 | ±2 | ±2 | ±2 | ±2 | ±2 | ±3 |
Аэродинамические показатели
IRD 100
IRD 125
IRD 160
IRD 200
IRD 250
IRD 315
IRD 400
IRD 500
IRD 630
IRD 800
