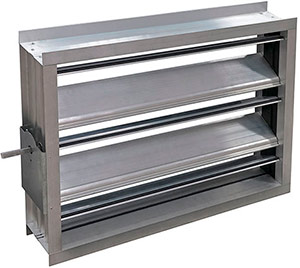

Унифицированный воздухозаборный клапан УВК

Воздушные клапаны УВК применяются для регулирования количества воздуха и невзрывоопасных воздушных смесей в системах вентиляции, кондиционирования, воздушного отопления и других санитарно-технических системах.

Клапаны рассчитаны на перемещение сред, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80°C. Перемещаемая среда не должна содержать липких веществ и волокнистых материалов, содержание пыли и других твердых примесей — не более 100 мг/м³.

Рабочее давление в системе — до 1000 Па.

Схема конструкции

* Клапаны с высотой H не кратной 100 мм зазор внизу изделия закрывается дополнительным профилем.
** при высоте клапана H=1000-1200 устанавливается 1 стягивающая шпилька M8 длиной L+50, при высоте H=1201-1500 устанавливаются 2 шпильки, при высоте H>1500 – 3 шпильки.
*** Вылет оси: 135 мм - под ручной привод, 155 мм - под электропривод.
**** Размер площадки под электропривод 118х85 мм.

Технические характеристики

Назначение ― отсечной и регулирующий
Исполнение ― общепромышленное или коррозионностойкое
Рабочее давление ― до 1000 Па
Комплектация исполнительным механизмом ― электропривод* или ручной
Класс уровня протечки ― 1
Вариант раскрытия лопаток ― параллельное или симметричное
Пространственная ориентация ― не зависит
Вид климатического исполнения ― У, УХЛ или Т, категории размещения 2 или 3
Теплопроводность ― до 31,28 Вт/мхК

!― в качестве исполнительного механизма может использоваться электропривод «открыто/закрыто», с пружинным возвратом (220 или 24В) или электропривод плавного регулирования или рукоятка для ручного управления.
