Клапан перекидной взрывозащищенный АЗЕ, серия 5.904-58
Назначение
Искробезопасные перекидные клапаны предназначены для автоматического подключения резервного вентилятора к вентиляционной сети в случае остановки рабочего вентилятора.
Клапаны используются в вентиляционных системах взрывоопасных производств, где перемещаются
взрывоопасные паро-газо-воздушные смеси всех групп по классификации ГОСТ 12.011-78, и могут устанавливаться
во взрывоопасных зонах помещений клас-сов В-1,В-1а и В-1б
Необходимое давление сети: до 1500 Па (150 кгс/м²)
Скорость воздушного потока: до 20 м/с
Ограничения применения
не допускается применять в системах, в которых перемещаются среды с агрессивностью по отношению к углеродистым сталям обыкновенного качества, выше агрессивности воздуха, запыленностью более 100мг/м3, содержащие липкие и волокнистые материалы.
Конструкция
Конструкция клапана состоит из корпуса , в подшипниках которо-го на полуосях установлено полотно.
Ось вращения полотна смещена относительно оси симметрии, благодаря чему при воздействии воздушного
потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение по направлению воздушного потока.
При остановке рабочего вентилятора, и включении резервного, полотно под действием изменившегося воздушного потока
автоматически поворачивается, открывая сеть резервного вентилятора.
Указатель, расположенный на торце оси, за пределами корпуса, показывает, какой канал открыт в данный момент.
Для предотвращения искрообразования при работе во взрывоопасных средах элементы полотна, контактирующие с корпусом,
выполняются из латуни Л63. Остальные детали изготавливаются из стали Ст3.

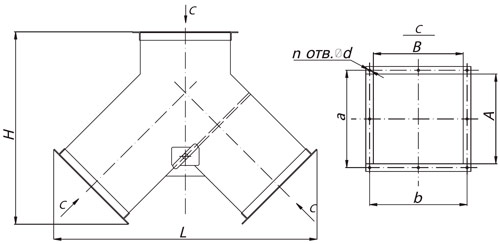

Габаритные и присоединительные размеры
| Обозначение | Размеры, мм | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A×Б | B | L | A1 | A2 | Б1 | Б2 | d | ||
| АЗЕ 105.000 | 150×150 | 293 | 391 | 180 | 120 | 180 | 120 | 8 | 9 |
| -01 | 250×250 | 398 | 552 | 280 | 190 | 280 | 190 | 8 | 15 |
| -02 | 300×250 | 398 | 552 | 330 | 270 | 280 | 190 | 8 | 17 |
| -03 | 400×400 | 571 | 763 | 430 | 340 | 430 | 340 | 8 | 27.5 |
| -04 | 500×500 | 677 | 904 | 530 | 465 | 530 | 465 | 8 | 36 |
| -05 | 600×600 | 812 | 1064 | 630 | 540 | 630 | 540 | 10 | 52.5 |
| -06 | 800×800 | 1073 | 1336 | 830 | 760 | 830 | 760 | 10 | 80.5 |
| -07 | 1000×1000 | 1334 | 1607 | 1040 | 950 | 1040 | 950 | 10 | 116 |
Клапан перекидной взрывозащищенный АЗЕ серия 5.904-58
| Размер | Тип | Цена руб./шт. |
|---|---|---|
| 200х200 | АЗЕ 105.000-00 | 9 568 |
| 250х250 | АЗЕ 105.000-01 | 11 635 |
| 300х300 | АЗЕ 105.000-02 | 13 630 |
| 400х400 | АЗЕ 105.000-03 | 17 242 |
| 500х500 | АЗЕ 105.000-04 | 21 042 |
| 600х600 | АЗЕ 105.000-05 | 24 569 |
| 800х800 | АЗЕ 105.000-06 | 36 993 |
| 1000х1000 | АЗЕ 105.000-07 | 45 735 |
Клапан перекидной искробезопасный серия 3.904-18
| Размер | Тип | Цена руб./шт. |
|---|---|---|
| 200х200 | АЗЕ 024.000-00 | 13 425 |
| 250х250 | АЗЕ 024.000-01 | 13 184 |
| 300х300 | АЗЕ 024.000-02 | 14 217 |
| 400х400 | АЗЕ 024.000-03 | 18 110 |
| 500х500 | АЗЕ 024.000-04 | 23 365 |
| 600х600 | АЗЕ 024.000-05 | 26 891 |
| 800х800 | АЗЕ 024.000-06 | 39 665 |
| 1000х1000 | АЗЕ 024.000-07 | 49 855 |

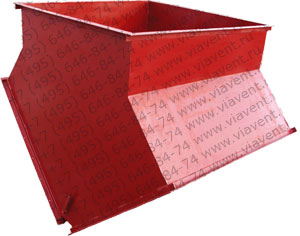

На фото: Клапан перекидной взрывозащищенный АЗЕ 105.000-00.
