Воздушные фильтры ФЯГ
Фильтры ФЯГ применяются в прямоугольных каналах вентиляционных систем для очистки воздуха от пыли и механических примесей. Конструкция с развернутой фильтрующей поверхностью обеспечивает высокую производительность, пылеемкость и длительный срок службы сменной кассеты.

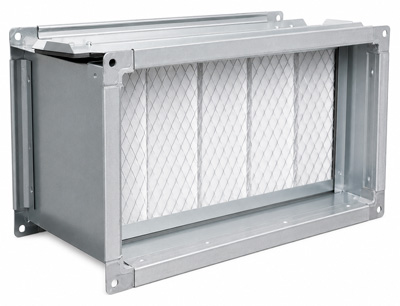

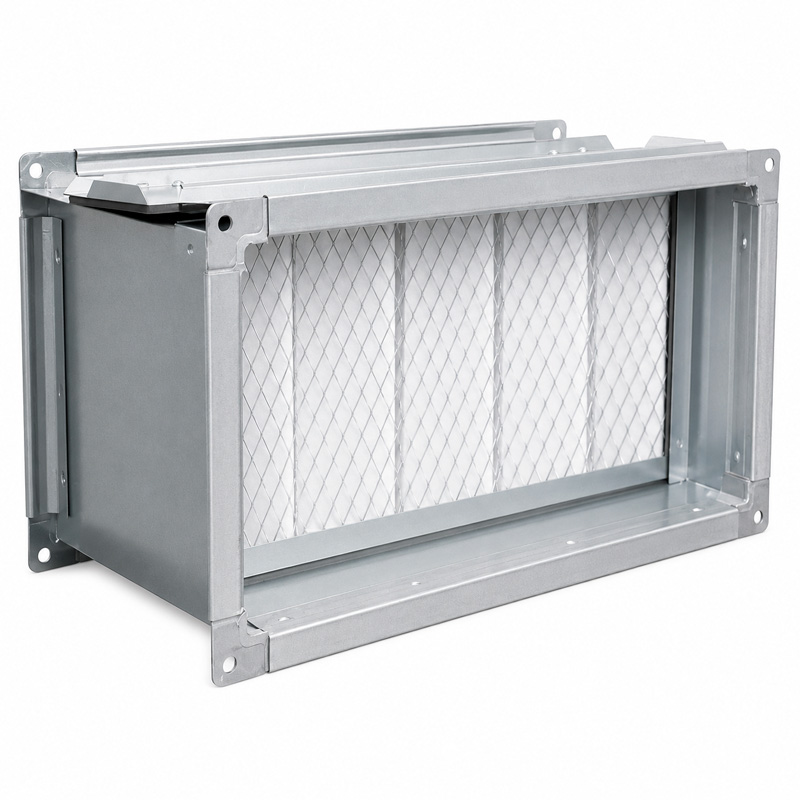

Фильтр состоит из корпуса из оцинкованной стали и сменной фильтрующей кассеты. Внутри кассеты уложен фильтрующий материал из синтетического волокна в виде гофр. Со стороны входа воздуха материал опирается на гофрированную сетку, которая поддерживает форму складок и сохраняет площадь фильтрации.

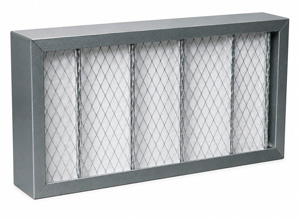

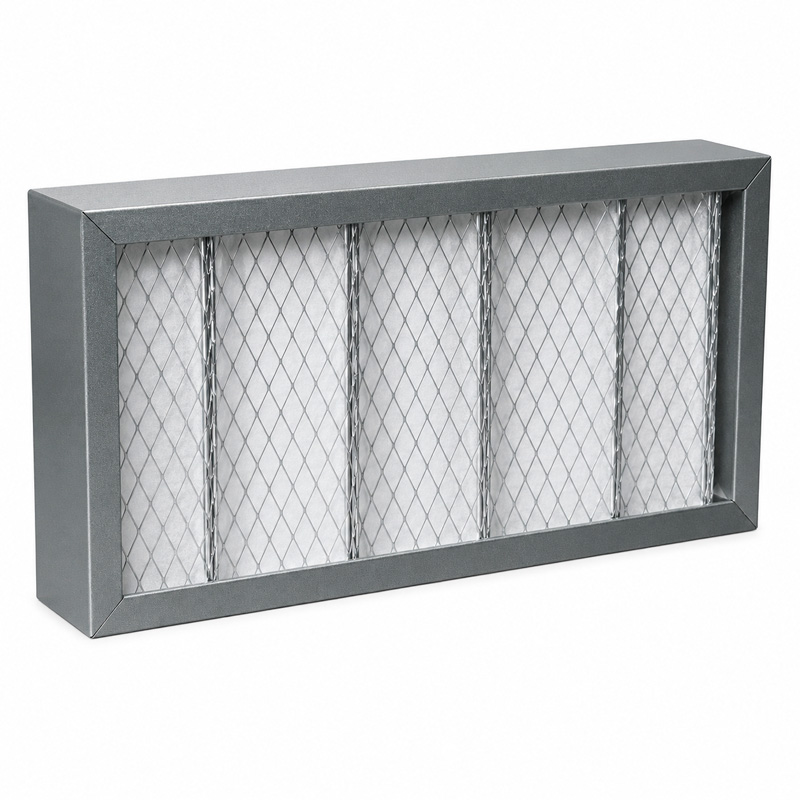

Кассета фильтрующая
Сменные фильтрующие элементы могут изготавливаться с классами очистки EU3, EU4, EU5 и EU7. Стандартно фильтры ФЯГ комплектуются кассетами глубиной 48 мм. По отдельной заявке возможно изготовление кассет глубиной 100 мм с максимальным размером 640×340 мм.

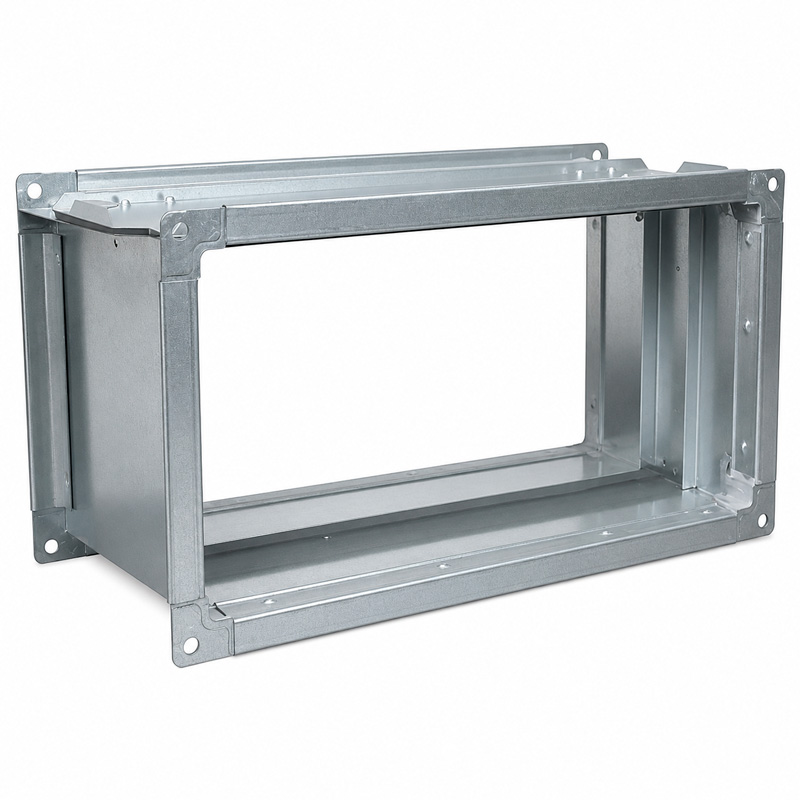

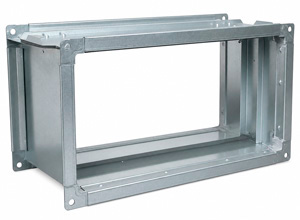

Корпус фильтра ФЯГ
Корпус фильтра изготавливается из оцинкованной стали. Крышка крепится к корпусу петлями и барашковой гайкой, что упрощает доступ к кассете и позволяет быстро заменить фильтрующий элемент при обслуживании.
Корпус снабжен шинорейкой для присоединения воздуховодов или компонентов вентиляционной системы. Уменьшенные размеры корпуса позволяют экономить место при размещении фильтра в системе вентиляции.
По отдельной заявке возможно изготовление фильтров нестандартных размеров, корпуса под жироулавливатель, а также сменных кассет ФЯГ без корпуса фильтра.
Цены
| Тип фильтра | Корпус, руб. |
Сменные фильтрующие кассеты, руб. | ||||
|---|---|---|---|---|---|---|
| EU3 | EU4 | EU5 | EU7 | EU9 | ||
| ФЯГ 30-15 | 4 420 | 1 931 | 1 930 | 1 936 | 2 107 | 2 079 |
| ФЯГ 40-20 | 4 907 | 2 412 | 2 412 | 2 423 | 2 630 | 2 575 |
| ФЯГ 50-25 | 5 274 | 3 004 | 3 004 | 3 022 | 3 284 | 3 192 |
| ФЯГ 50-30 | 5 396 | 3 195 | 3 195 | 3 217 | 3 521 | 3 410 |
| ФЯГ 60-30 | 5 908 | 3 422 | 3 422 | 3 447 | 3 773 | 4 069 |
| ФЯГ 60-35 | 6 086 | 3 622 | 3 622 | 3 651 | 4 001 | 4 460 |
| ФЯГ 70-40 | 6 698 | 4 363 | 4 363 | 4 403 | 5 032 | 5 411 |
| ФЯГ 80-50 | 7 302 | 5 194 | 5 194 | 5 252 | 6 047 | 6 441 |
| ФЯГ 90-50 | 7 630 | 5 522 | 5 522 | 5 585 | 6 435 | 6 847 |
| ФЯГ 100-50 | 7 993 | 5 849 | 5 849 | 6 112 | 6 823 | 7 254 |

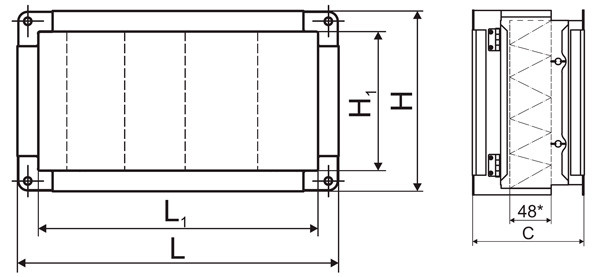

Габаритные и присоединительные размеры
| Тип фильтра | L, мм | H, мм | C, мм | L1, мм | H1, мм | Масса кассеты, кг | Масса корпуса, кг |
|---|---|---|---|---|---|---|---|
| ФЯГ 30-15 | 340 | 190 | 205 | 300 | 150 | 0,65 | 2,1 |
| ФЯГ 40-20 | 440 | 240 | 205 | 400 | 200 | 0,72 | 2,54 |
| ФЯГ 50-25 | 540 | 290 | 205 | 500 | 250 | 1,03 | 3,05 |
| ФЯГ 50-30 | 540 | 340 | 205 | 500 | 300 | 1,15 | 3,22 |
| ФЯГ 60-30 | 640 | 340 | 205 | 600 | 300 | 1,3 | 3,9 |
| ФЯГ 60-35 | 640 | 390 | 205 | 600 | 350 | 1,44 | 4,3 |
| ФЯГ 70-40 | 740 | 440 | 205 | 700 | 400 | 1,76 | 5,33 |
| ФЯГ 80-50 | 840 | 540 | 205 | 800 | 500 | 2,44 | 6,5 |
| ФЯГ 90-50 | 940 | 540 | 205 | 900 | 500 | 2,6 | 6,8 |
| ФЯГ 100-50 | 1040 | 540 | 205 | 1000 | 500 | 2,8 | 7,1 |
По отдельной заявке изготавливаются фильтры ФЯГ нестандартных размеров.
Технические характеристики
| Класс очистки | Удельная воздушная нагрузка, м3/(ч·м2) |
Аэродинамическое сопротивление, Па | Средняя эффективность, % | ||
|---|---|---|---|---|---|
| начальное при глубине 48 мм | начальное при глубине 100 мм | рекомендуемое конечное | |||
| EU3 | 7000–10000 | 40–70 | 30–55 | 200 | 55 |
| EU4 | 7000–10000 | 50–80 | 40–60 | 250 | 65 |
Обозначение при заказе
Корпус для фильтра ФЯГ 40-20 — корпус фильтра типоразмера 40-20.
Кассета сменная фильтрующая для ФЯГ 40-20-EU3 — сменная кассета для корпуса ФЯГ 40-20 с фильтрующим материалом класса EU3.
По отдельной заявке возможно изготовление кассеты ФЯГ без корпуса фильтра.
Кассета ФЯГ 600×400 EU5 — сменная кассета с присоединительным размером 600×400 мм и классом фильтра EU5.
