Клапан обратный взрывозащищенный АЗЕ, серия 5.904-58

Важно!
В документах не скрываем серию(!)
Клапаны изготавливаются с соблюдением толщины и типа металла, согласно серии.
При отгрузке, с каждым клапаном, выдается индивидуальный паспорт и комплект сертификатов.

Обратные взрывозащищенные клапаны по серии 5.904-58 предназначены для регулирования объёма воздуха в вентиляционных системах на взрывоопасных производствах.

Обозначение

круглого сечения — А3Е 100, А3Е 101
прямоугольного сечения — А3Е 102, А3Е 103, А3Е 104
Клапаны допускаются к применению в вентиляционных системах, которые транспортируют взрывоопасные газо-паровоздушные смеси всех групп в соответствии с классификацией ГОСТ 12.1.011.

Клапаны могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а и В-1б.

Основные параметры

Максимальное давление в системе: до 150 кгс/м²
Скорость перемещаемой среды: 6–20 м/с
Минимальный динамический напор для открытия клапана: 20 ±0,5 Па

Требования к установке

Согласно СНиП 2.04.05-91, взрывозащищённые обратные клапаны необходимо устанавливать в отверстиях и воздуховодах, которые пересекают противопожарные стены и перегородки помещений взрывоопасных производств.

Клапан АЗЕ круглого сечения

Размер	Обозначение	Цена руб./шт.
Ф 100	АЗЕ 100.000-00	9508
Ф 125	АЗЕ 100.000-01*	9823
Ф 160	АЗЕ 100.000-02	10388
Ф 200	АЗЕ 100.000-03	9765
Ф 250	АЗЕ 101.000-00	10463
Ф 315	АЗЕ 101.000-01	11848
Ф 355	АЗЕ 101.000-02	15925
Ф 400	АЗЕ 101.000-03	15451
Ф 450	АЗЕ 101.000-04	16635
Ф 500	АЗЕ 101.000-05	19873
Ф 560	АЗЕ 101.000-06	21451
Ф 630	АЗЕ 101.000-07	24981
Ф 710	АЗЕ 101.000-08	29527
Ф 800	АЗЕ 101.000-09	38203
Ф 900	АЗЕ 101.000-10	51467
Ф 1000	АЗЕ 101.000-11	52592

Клапан АЗЕ прямоугольного сечения

Размер	Обозначение	Цена руб./шт.
150х150	АЗЕ 102.000-00	8889
250х250	АЗЕ 102.000-01	10246
250х300	АЗЕ 102.000-02	11534
400х400	АЗЕ 103.000	13086
500х500	АЗЕ 103.000-01	15716
600х600	АЗЕ 103.000-02	17241
800х800	АЗЕ 104.000-00	21055
1000х1000	АЗЕ 104.000-01	26069

* — поставляется в виде клапана А3Е 100.000-03 с необходимыми переходами

Габаритные и присоединительные размеры

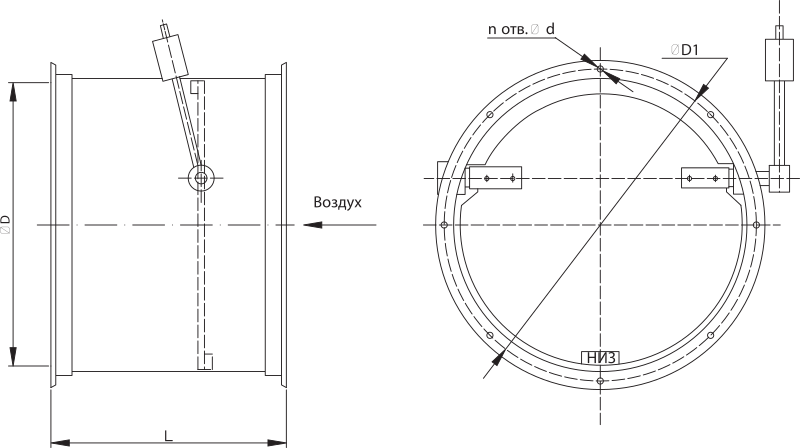

Клапаны круглого сечения

Обозначение	Размеры, мм				Кол., шт	Потери давления, кг/м2		Масса, кг
Обозначение	D	D1	L	d	n	горизонтально	вертикально	Масса, кг
АЗЕ 100.000-00	100	130	90	7	4	9,4	9,0	1,0
АЗЕ 100.000-01	125	155	115	7	6	9,4	9,0	1,5
АЗЕ 100.000-02	160	190	150	7	6	9,4	9,0	2,0
АЗЕ 100.000-03	200	230	190	8	6	9,4	9,0	3,0
АЗЕ 101.000-00	250	280	235	8	6	9,4	9,0	5,2
АЗЕ 101.000-01	315	345	300	8	8	9,4	9,0	7,2
АЗЕ 101.000-02	355	385	340	8	8	9,4	9,0	9,5
АЗЕ 101.000-03	400	430	385	8	8	7,3	6,9	11,5
АЗЕ 101.000-04	450	480	435	8	10	7,6	7,2	13,7
АЗЕ 101.000-05	500	530	485	8	10	7,2	6,8	16,4
АЗЕ 101.000-06	560	590	545	8	10	7,2	6,8	19,3
АЗЕ 101.000-07	630	660	615	8	12	7,2	6,8	27,5
АЗЕ 101.000-08	710	740	695	10	12	7,2	6,8	34,5
АЗЕ 101.000-09	800	830	785	10	12	6,8	6,7	43,0
АЗЕ 101.000-10	900	940	885	10	16	6,8	6,7	58,0
АЗЕ 101.000-11	1000	1040	985	10	16	6,8	6,7	70,3

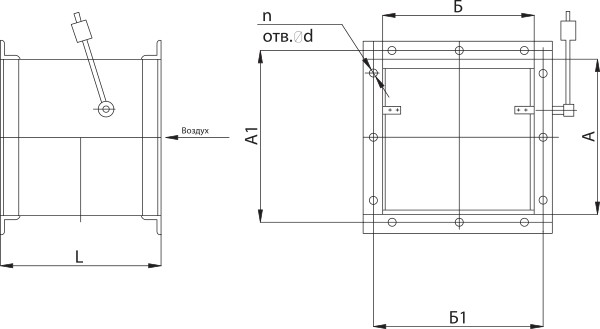

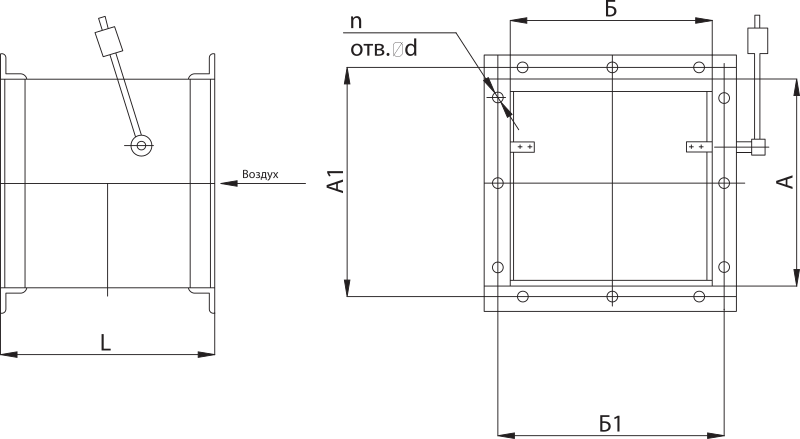

Клапаны прямоугольного сечения

Обозначение	Размеры, мм					Кол., шт	Потери давления, кг/м2		Масса, кг
Обозначение	АxБ	L	A1	Б1	d	n	горизонтально	вертикально	Масса, кг
АЗЕ 102.000-00	150x150	150	180	180	8	8	8,2	7,8	3,5
АЗЕ 102.000-01	250x250	160	280	280	8	8	7,1	7,2	5,6
АЗЕ 102.000-02	300x250	160	330	280	8	10	7,6	7,2	6,3
АЗЕ 103.000-00	400x400	170	430	430	8	12	7,6	7,2	10,5
АЗЕ 103.000-01	500x500	170	530	530	8	16	7,6	75	13,5
АЗЕ 103.000-02	600x600	170	630	630	10	20	7,9	7,5	16,5
АЗЕ 104.000-00	800x800	200	830	830	10	20	8,7	8,3	30,5
АЗЕ 104.000-01	1000x1000	200	1040	1040	10	24	8,8	8,4	43,0

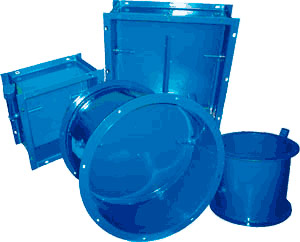

Клапан обратный взрывозащищенный АЗЕ АЗЕ 101.000-01 (d=315) и АЗЕ 100.000-00

На фото: Клапан обратный взрывозащищенный АЗЕ 101.000-01 (d=315) и АЗЕ 100.000-00 (d=100)
