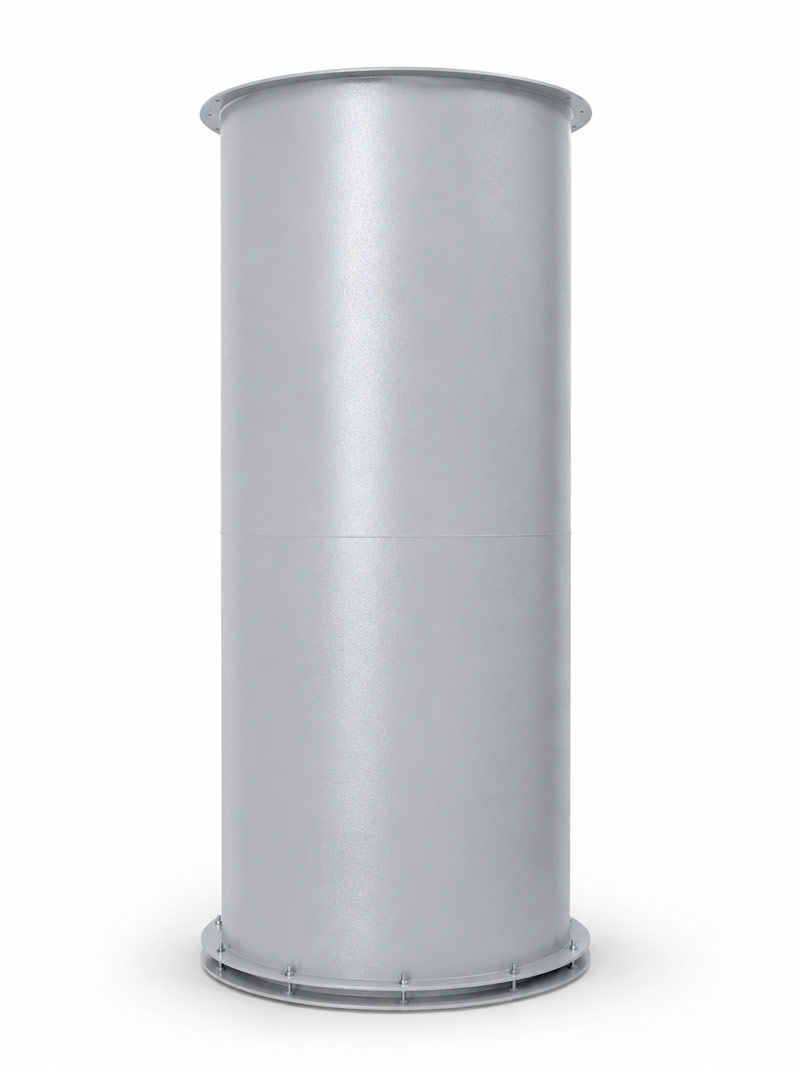

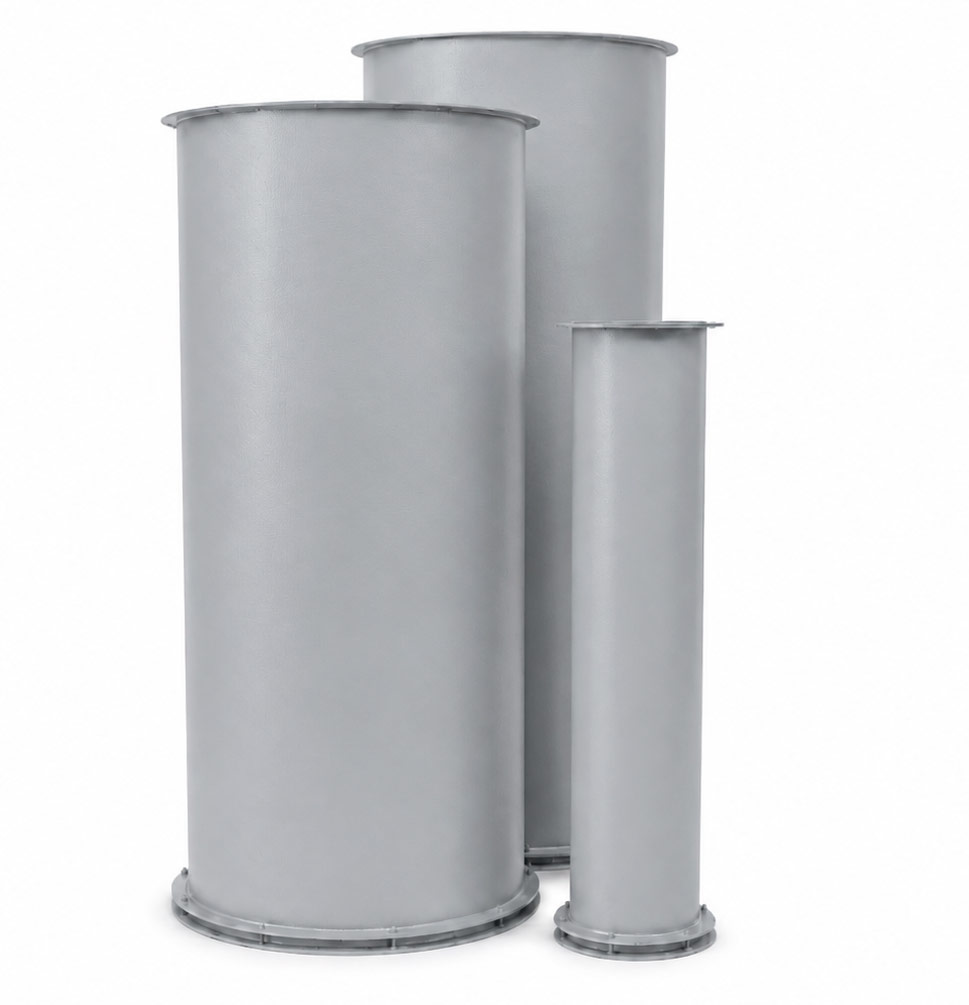

Насадок НВК с водоотводящим кольцом, серия 3.904-2.26
Описание
Насадок с водоотводящим кольцом предназначен для
установки на выхлопных участках воздуховодов вентиляционных систем с
целью сбора и удаления атмосферных осадков, тем самым, предотвращая
их попадание в вентиляторы и в части систем, проложенных в объеме
здания или помещения. Основным элементом насадка является конфузор,
установленный между двумя фланцами концевого участка выхлопной
шахты. В месте установки конфузора за счет вставки втулок между
фланцами образуется зазор, равный 20 – 30 мм, через который
происходит удаление скапливающихся осадков на кровлю.
Насадки устанавливаются на выхлопных участках воздуховодов
вентиляционных систем для сбора и удаления атмосферных осадков, а
также для предотвращения попадания влаги и посторонних предметов в
вентиляционную систему. Монтаж насадок выполняется с помощью
фланцевого соединения.
Преимущества
Достоинства насадков по сравнению с применением зонтов является
уменьшение сопротивления на выходе воздуха из вытяжной шахты,
возможность организации факельного выброса воздушной смеси.
Исполнение и материалы
Насадки изготавливаются по серии 3.904-2.26 из листовой стали, состоят
из корпуса, двух фланцев с монтажными отверстиями и с втулками между
ними и конической деталью внутри, для вывода конденсата из воздуховода
наружу. Изделия покрыты антикоррозионным составом.
Габаритные и присоединительные размеры
Обозначение
размеры, мм
Вес*, кг
Шифр
D
D1
D2
H
H1
НВК 00.000
НВК-280
280
310
330
1000
20
13
НВК 00.000-01
НВК-315
315
348
365
1100
20
17
НВК 00.000-02
НВК-355
355
385
405
1100
20
19
НВК 00.000-03
НВК-400
400
435
450
1200
20
23
НВК 00.000-04
НВК-450
450
480
500
1300
20
27
НВК 00.000-05
НВК-500
500
535
550
1400
20
32
НВК 00.000-06
НВК-560
560
590
610
1400
20
35
НВК 00.000-07
НВК-630
630
630
680
1500
20
42
НВК 00.000-08
НВК-710
710
740
760
1600
30
50
НВК 00.000-09
НВК-800
800
830
864
1700
30
62
НВК 00.000-10
НВК-900
900
940
964
1800
30
73
НВК 00.000-11
НВК-1000
1000
1040
1064
2000
30
89
НВК 00.000-12
НВК-1120
1120
1165
1192
2300
30
114
НВК 00.000-13
НВК-1250
1250
1290
1322
2500
30
136
* — не более
Условия эксплуатации
Насадок предназначен для эксплуатации в условиях умеренного климата 1,
2, 3, 4 категорий размещения по ГОСТ 15150-69, работает в интервале
температур -40°С до +80°С при относительной влажности воздуха не более
80%.
Содержание пыли других примесей в воздухе не более 100 мг/м3.
Описание
Насадок с водоотводящим кольцом предназначен для установки на выхлопных участках воздуховодов вентиляционных систем с целью сбора и удаления атмосферных осадков, тем самым, предотвращая их попадание в вентиляторы и в части систем, проложенных в объеме здания или помещения. Основным элементом насадка является конфузор, установленный между двумя фланцами концевого участка выхлопной шахты. В месте установки конфузора за счет вставки втулок между фланцами образуется зазор, равный 20 – 30 мм, через который происходит удаление скапливающихся осадков на кровлю.
Насадки устанавливаются на выхлопных участках воздуховодов вентиляционных систем для сбора и удаления атмосферных осадков, а также для предотвращения попадания влаги и посторонних предметов в вентиляционную систему. Монтаж насадок выполняется с помощью фланцевого соединения.
Преимущества
Достоинства насадков по сравнению с применением зонтов является уменьшение сопротивления на выходе воздуха из вытяжной шахты, возможность организации факельного выброса воздушной смеси.Исполнение и материалы
Насадки изготавливаются по серии 3.904-2.26 из листовой стали, состоят из корпуса, двух фланцев с монтажными отверстиями и с втулками между ними и конической деталью внутри, для вывода конденсата из воздуховода наружу. Изделия покрыты антикоррозионным составом.Габаритные и присоединительные размеры
| Обозначение |
размеры, мм |
Вес*, кг | |||||
|
Шифр |
D | D1 | D2 | H | H1 | ||
| НВК 00.000 | НВК-280 | 280 | 310 | 330 | 1000 | 20 | 13 |
| НВК 00.000-01 | НВК-315 | 315 | 348 | 365 | 1100 | 20 | 17 |
| НВК 00.000-02 | НВК-355 | 355 | 385 | 405 | 1100 | 20 | 19 |
| НВК 00.000-03 | НВК-400 | 400 | 435 | 450 | 1200 | 20 | 23 |
| НВК 00.000-04 | НВК-450 | 450 | 480 | 500 | 1300 | 20 | 27 |
| НВК 00.000-05 | НВК-500 | 500 | 535 | 550 | 1400 | 20 | 32 |
| НВК 00.000-06 | НВК-560 | 560 | 590 | 610 | 1400 | 20 | 35 |
| НВК 00.000-07 | НВК-630 | 630 | 630 | 680 | 1500 | 20 | 42 |
| НВК 00.000-08 | НВК-710 | 710 | 740 | 760 | 1600 | 30 | 50 |
| НВК 00.000-09 | НВК-800 | 800 | 830 | 864 | 1700 | 30 | 62 |
| НВК 00.000-10 | НВК-900 | 900 | 940 | 964 | 1800 | 30 | 73 |
| НВК 00.000-11 | НВК-1000 | 1000 | 1040 | 1064 | 2000 | 30 | 89 |
| НВК 00.000-12 | НВК-1120 | 1120 | 1165 | 1192 | 2300 | 30 | 114 |
| НВК 00.000-13 | НВК-1250 | 1250 | 1290 | 1322 | 2500 | 30 | 136 |
* — не более
Условия эксплуатации
Насадок предназначен для эксплуатации в условиях умеренного климата 1, 2, 3, 4 категорий размещения по ГОСТ 15150-69, работает в интервале температур -40°С до +80°С при относительной влажности воздуха не более 80%.Содержание пыли других примесей в воздухе не более 100 мг/м3.
