Взрывозащищенные резиновые виброизоляторы предназначены для снятия шума и вибрации, создаваемых при работе вентиляторов, а именно предназначены для комплектации взрывозащищенных вентиляторов, перемещающих взрывоопасные смеси всех категорий и групп.

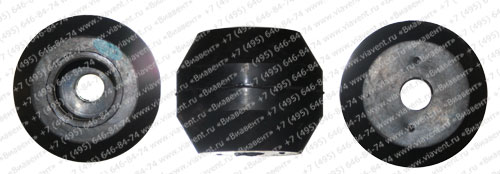

На фото: Виброизоляторы резиновые ВР
(вид сверху, сбоку и снизу)
Виброизоляторы ВР снижают динамические нагрузки, обеспечивая надежность и долговечность установленного вентиляционного оборудования.
Тип | Цена, руб./шт. | Вертикальная жесткость, кн/М | Высота | Деформация, мм | Нагрузка, кН | ||
Рабочая | Предельная | Рабочая | Предельная | ||||
ВР 201 | 980 | 25 | 80 | 8 | 12 | 0,25 | 0,4 |
ВР 202 | 1120 | 50 | 80 | 8 | 12 | 0,5 | 0,8 |
ВР 203 | 1260 | 100 | 80 | 8 | 12 | 1,0 | 1,6 |

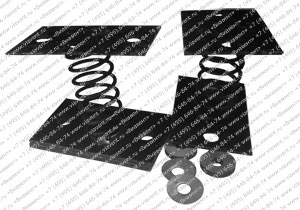

Применение пружинных виброизоляторов ДО или взрывозащищенных ВР в промышленности и промышленной вентиляции вызвано негативным воздействием вибрации на организм человека, а вызванные ею колебания строительных конструкций часто являются помехой технологическому процессу. Поэтому агрегаты с динамическими нагрузками- вентиляторы, рекомендуется жестко монтировать на пригрузочной железобетонной плите или металлической раме, которая должна опираться на виброизоляторы типа ДО, ВРВ.
Обозначение | Цена, руб./шт. |
Нагрузка, Н |
Вертикальная жесткость Н/cм |
Высота h в свободном состоянии, мм |
Осадка пружины, мм под нагрузкой, Н |
Число рабочих витков пружины |
||
Рабочая | Предельная | Рраб | Рпр | |||||
ДО-38 | 225 | 122 | 152 | 45 | 72 | 27 | 33.7 |
6.5 |
ДО-39 | 250 | 219 | 273 | 61 | 92.5 | 36 | 45 | |
ДО-40 | 390 | 339 | 424 | 81 | 113 | 41.7 | 52 | |
ДО-41 | 420 | 540 | 674 | 124 | 129 | 43.4 | 54 | |
ДО-42 | 480 | 942 | 1177 | 165 | 170 | 57 | 72 | |
ДО-43 | 680 | 1648 | 2060 | 294 | 192 | 2.56 | 70 | |
ДО-44 | 1400 | 2384 | 2979 | 357 | 226 | 66.5 | 83 | |
ДО-45 | 1800 | 3728 | 4660 | 442 | 281 | 84.5 | 106 |
