Дефлекторы, серия 5.904-51

Дефлекторы предназначены для усиления тяги в вертикальных шахтах путем использования ветрового напора. Дефлектор состоит из диффузора, полуцилиндра, конуса, лапки и зонта. Дефлектор состоит из диффузора, полуцилиндра, конуса, лапки и зонта. Выбор дефлектора производится по таблице.
Дефлекторы могут поставляются комплектно в сборе или разобранными (по желанию заказчика и при больших объемах).

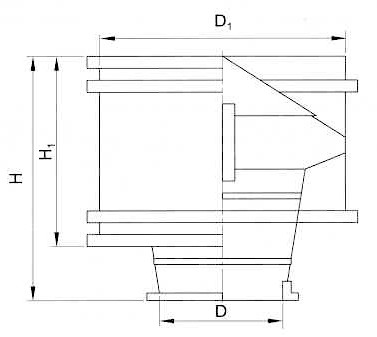

Габаритные размеры
Основные размеры и масса дефлекторов должны соответствовать значениям, приведенным в таблице 1.

Диаметр D, мм D1 H1 H Вес, кг
100 185 120 180 0,7

125 230 150 220 1,0
140 260 170 240 1,2
160 300 190 280 1,5
180 335 220 310 1,9
200 370 240 350 2,4
225 415 270 390 2,7
250 465 300 430 3,8
280 520 340 480 4,6
315 585 380 540 8,6
355 658 430 610 10,6
400 740 480 680 14,0
450 835 540 765 19,6
500 925 600 850 23,5
560 1035 670 950 28,4
630 1165 735 1070 33,9
710 1315 850 1210 69,3
800 1480 960 1360 89,5
900 1665 1080 1530 123,6
1000 1850 1200 1700 156,7
1120 2070 1230 1900 209,9
1250 2320 1250 2125 239,6

Технические требования
Дефлекторы должны соответствовать требованиям СНиП 2.04.05-91, СНиП 3.05.01-85, ВСН 353-86, требованиям настоящих технических условий и комплекту конструкторской документации, утвержденной в установленном порядке.

Условия эксплуатации
Дефлекторы выполняются в климатическом исполнении О, категории 1 по ГОСТ 15150-69.

Требование к конструкции
Для изготовления дефлекторов должны применяться следующие материалы:
• сталь листовая холоднокатаная ГОСТ 19904-90;
• сталь листовая и рулонная холоднокатаная ГОСТ 14918, ГОСТ 16523;

Монтаж и подготовка к работе
При монтаже и демонтаже необходимо соблюдать правила техники безопасности для строительно-монтажных работ. При монтаже не допускается деформация корпуса.

Транспортировка и хранение
Транспортировать и хранить в упаковке завода изготовителя. При этом дефлектор не должен подвергаться воздействию атмосферных осадков, механических ударов и деформации. Не бросать при погрузке/разгрузке.

Цены

Диаметр, мм

Тип соединения

ниппель фланец
D=100 900 1050
D=125 900 1050
D=140 900 1050
D=160 900 1050
D=180 900 1050
D=200 900 1100
D=225 1050 1320
D=250 1150 1450
D=280 1200 1750
D=315 1820 1980
D=355 2200 2460
D=400 3120 3280
D=450 3850 4280
D=500 4650 5050
D=560 5640 6250
D=630 6950 7600
D=710   12860
D=800   17520
D=900   21950
D=1000   29020
D=1120   39260
D=1250   44200

*-Все цены указаны в рублях с учетом НДС (20%).
