Вентиляционные (инспекционные, ревизионные) люки
Инспекционные лючки предназначены для быстрого и удобного доступа с целью инспекции и очистки в системах вентиляции.
Каждый инспекционный люк комплектуется трафаретом, облегчающим вырезку
отверстия под люк, и инструкцией по монтажу.
Стандартные вентиляционные
люки из оцинкованной стали с полиэтиленовым уплотнителем.
Также возможна поставка ревизионных люков из алюминия, нержавеющей стали для изолированных и не изолированных воздуховодов с использованием различного уплотнителя.
Инспекционные лючки сертифицированы в системе сертификации ГОСТ Р.

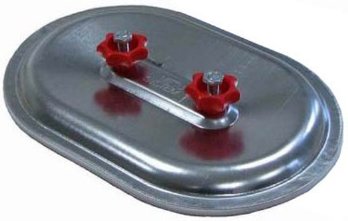

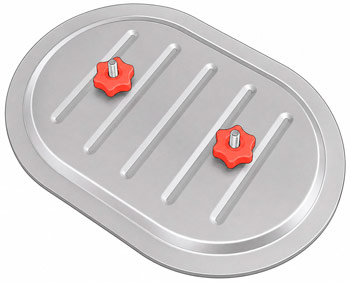

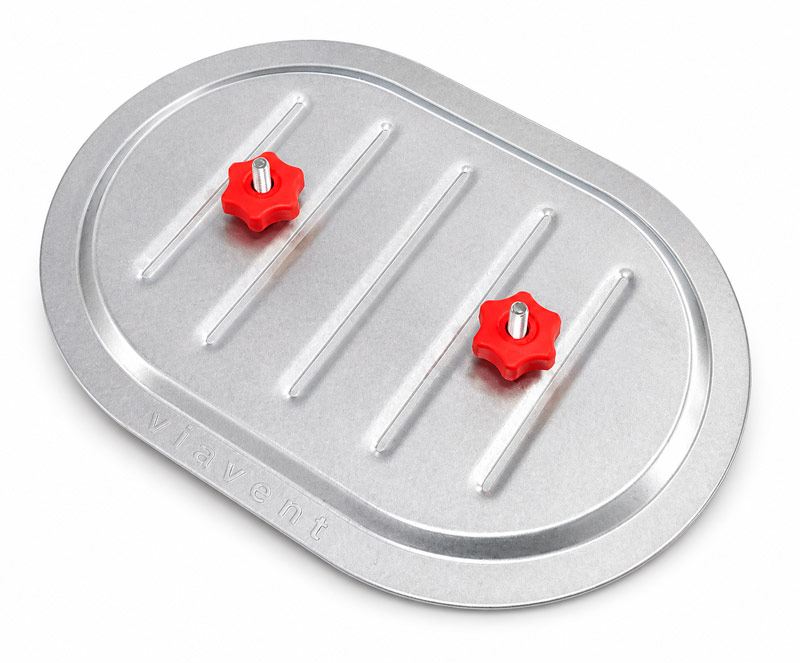

Для прямоугольных воздуховодов
| Размер лючка | 180x80 | 200x100 | 250x150 | 300x200 | 400x300 | 500x400 | 600x450 |
|---|---|---|---|---|---|---|---|
| Артикул | ВВ-18 | ВВ-21 | ВВ-25 | ВВ-32 | ВВ-43 | ВВ-54 | ВВ-65 |
| Цена, руб. | 693 | 820 | 1370 | 1674 | 2968 | 4880 | 5640 |
Типоразмеры ВВ-31 (300х150), ВВ-42 (400х200), ВВ-53 (500х300), ВВ-64 (600х400) и ВВ-75 (700х500) сняты с производства, и поставляются только под заказ.
Уточнить возможность поставки вышеперечисленных типоразмеров можете у сотрудника отдела продаж.

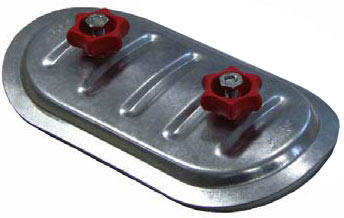

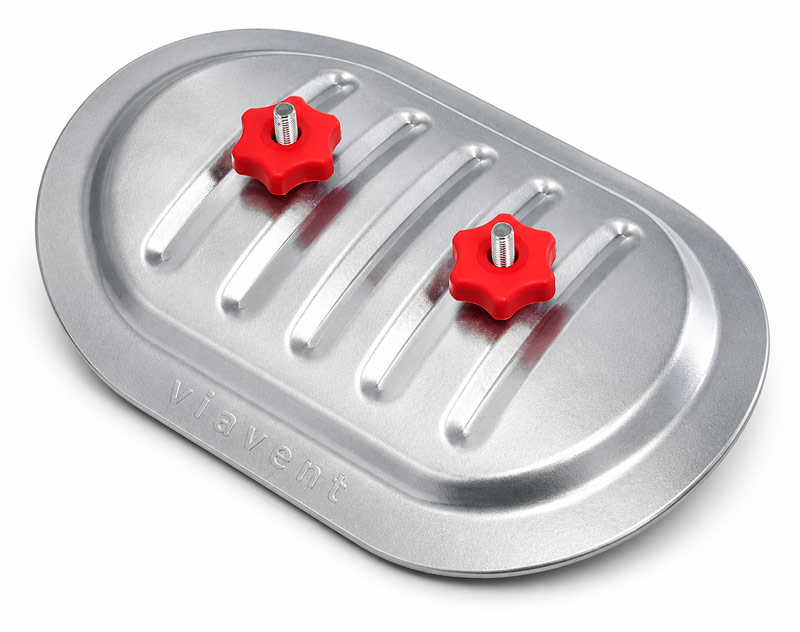

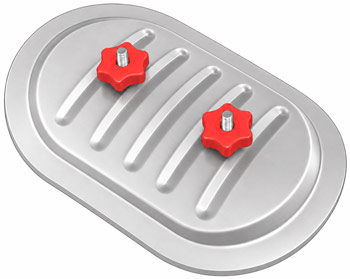

Для круглых воздуховодов
| 180x80 | 250x150 | 300x200 | 400x300 | 500x400 | |
|---|---|---|---|---|---|
| Цена, руб. | 693 | 1370 | 1760 | 2968 | 5880 |
| ∅100 | ВВД-18-1 | ||||
| ∅125 | ВВД-18-3 | ||||
| ∅140/160 | ВВД-25-2 | ||||
| ∅180/200 | ВВД-25-3 | ||||
| ∅250/280 | ВВД-25-4 | ||||
| ∅315 | ВВД-25-5 | ВВД-32-2 | |||
| ∅355 | ВВД-25-6 | ВВД-32-3 | |||
| ∅400 | ВВД-25-7 | ВВД-32-4 | ВВД-43-40 | ||
| ∅450 | ВВД-25-8 | ВВД-32-5 | ВВД-43-45 | ||
| ∅500 | ВВД-25-9 | ВВД-32-6 | ВВД-43-50 | ||
| ∅560 | ВВД-43-56 | ВВД-54-56 | |||
| ∅630 | ВВД-43-63 | ВВД-54-63 | |||
| ∅710 | ВВД-43-71 | ВВД-54-71 | |||
| ∅800 | ВВД-43-80 | ВВД-54-80 | |||
| ∅900 | ВВД-43-90 | ВВД-54-90 | |||
| ∅1000 | ВВД-54-10 |
Типоразмеры ВВД-54-112 (500х400 Ф1120) и ВВД-54-125 (500х400 Ф1250) сняты с производства, и поставляются только под заказ.
Уточнить возможность поставки вышеперечисленных типоразмеров можете у сотрудника отдела продаж.
Инструкция по монтажу вентиляционных лючков
Пожалуйста, придерживайтесь минимальных установочных размеров отверстия:
А = мин. 15 мм.
Б = мин. 35 мм.
В = высота отверстия + 50 мм.

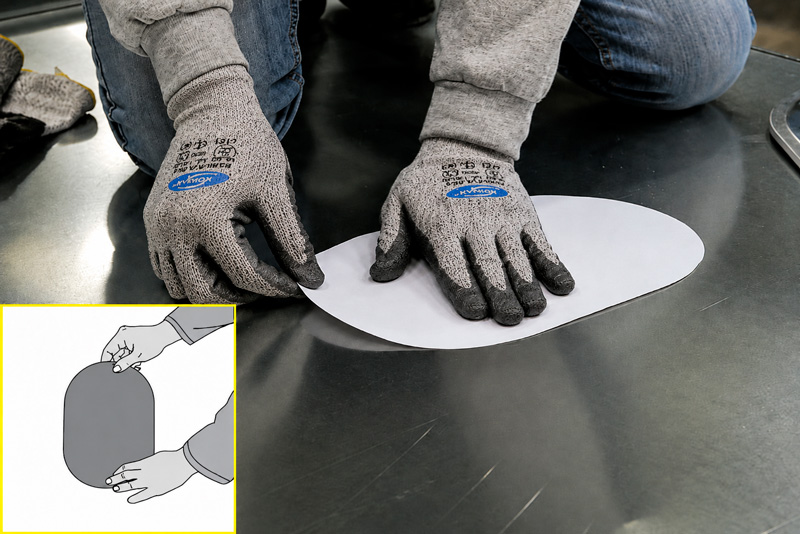

1. Наклейте трафарет на воздуховод в том месте, где он будет установлен

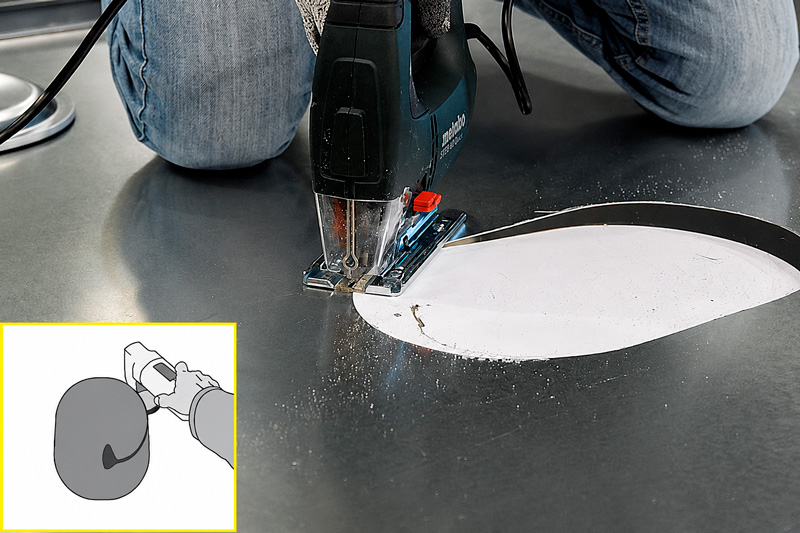

2. Вырежьте отверстие, двигаясь по краям трафарета

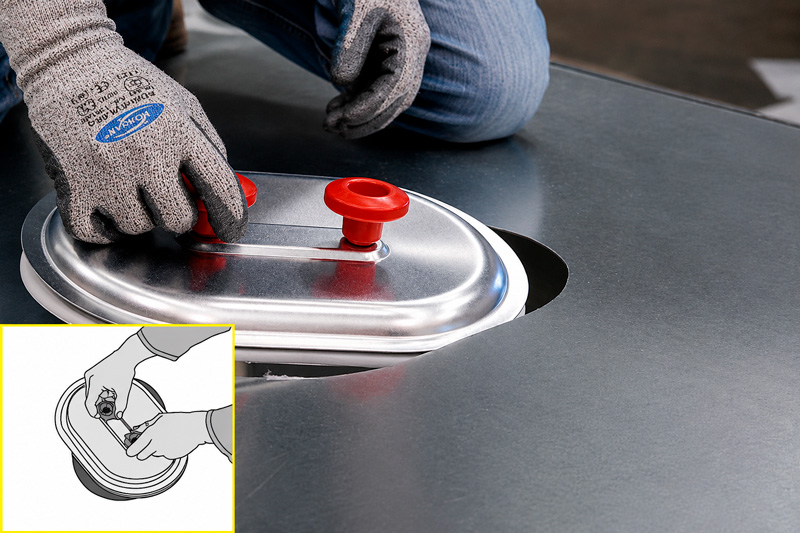

3. Установка инспекционного люка: выверните барашки до упора и вставьте внутреннюю часть люка в воздуховод под углом.
Выровняйте дверь и аккуратно установите ее по центру отверстия, после чего затяните барашки.
Техническая информация
Правильно смонтированные лючки выдерживают положительное или отрицательное давление до ≈ 5000 Па.
| Размер лючка | Вес/кг | Материал | Толщина стали, мм | Макс. температура | Ручка |
|---|---|---|---|---|---|
| 180х80 | оц. сталь | 0,7 | + 70 °C | М8 | |
| 200х100 | оц. сталь | 0,7 | + 70 °C | М8 | |
| 300х150 | оц. сталь | 0,8 | + 70 °C | М10 | |
| 300х200 | оц. сталь | 0,8 | + 70 °C | М10 | |
| 400х200 | оц. сталь | 0,8 | + 70 °C | М10 | |
| 400х300 | оц. сталь | 1,0 | + 70 °C | М10 | |
| 500х300 | оц. сталь | 1,0 | + 70 °C | М10 | |
| 500х400 | оц. сталь | 1,2 | + 70 °C | М12 | |
| 600х400 | оц. сталь | 1,2 | + 70 °C | М12 | |
| 600х500 | оц. сталь | 1,5 | + 70 °C | М12 | |
| 700х500 | оц. сталь | 1,5 | + 70 °C | М12 |
