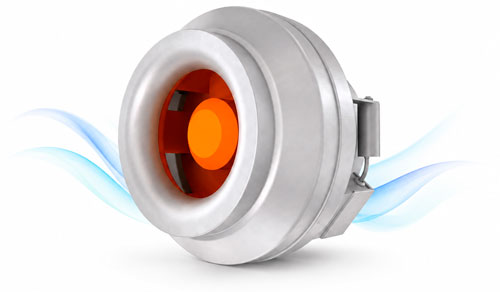

Вентиляторы VK
- Расход воздуха: от 260 до 1845 м³/ч
- Напряжение: 220 В
- Максимальная мощность: от 56 до 313 Вт
- Максимальный ток: от 0,25 до 1,42 А
Вентиляторы VK используются для перемещения воздуха и неагрессивных газовых смесей в системах приточно-вытяжной общеобменной вентиляции с круглым
сечением воздуховодов.
Вентиляторы VK работоспособны в любой пространственной ориентации.
— Легкий и прочный корпус из пластика обеспечивает низкий уровень шума, стойкость к коррозии и
механическим повреждениям
— Рабочее колесо из композитного материала (VK250 - VK315 - из оцинкованной стали) с назад
загнутыми лопатками
— Асинхронный электродвигатель с внешним ротором и встроенной защитой от перегрева с автоматическим перезапуском.
— Алюминиевый корпус
— Степень защиты IP54. Обмотка оснащена дополнительной защитой от влаги. Класс нагревостойкости изоляции F.
Типоразмеры и основные технические характеристики
| Параметр | VK 100/1 | VK 125/1 | VK 160/1 | VK 200/1 | VK 250/1 | VK 315/1 |
|---|---|---|---|---|---|---|
| Макс. расход воздуха, м³/ч | 260 | 365 | 675 | 970 | 1075 | 1845 |
| Макс. статическое давление, Па* | 312 | 310 | 390 | 460 | 520 | 660 |
| Макс. скорость вращения, об/мин | 2450 | 2450 | 2550 | 2600 | 2500 | 2500 |
| Питание электродвигателя, В | 1~220 | 1~220 | 1~220 | 1~220 | 1~220 | 1~220 |
| Мощность электродвигателя, Вт | 56 | 76 | 106 | 163 | 210 | 313 |
| Макс. рабочий ток, А | 0,25 | 0,36 | 0,48 | 0,74 | 0,96 | 1,42 |
| Щит управления вентилятором | UM-V1.2-TK1 | UM-V1.2-TK1 | UM-V1.2-TK1 | UM-V1.2-TK1 | UM-V1.2-TK1 | UM-V1.2-TK1 |
| Рекомендуемый регулятор скорости | FSC | FSC | FSC | FSC | FSC | FSC |
* Максимальный расход приведён для минимального рабочего давления, максимальное давление указано при минимальном расходе.

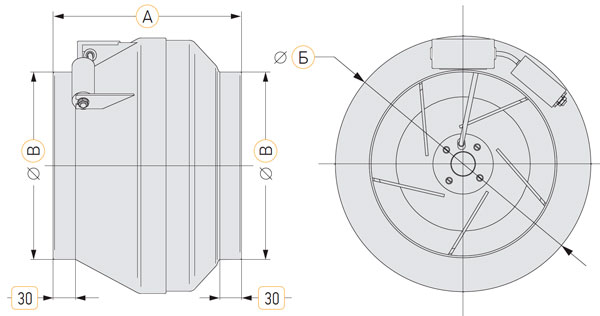

Размеры и масса
| Параметр | VK 100/1 | VK 125/1 | VK 160/1 | VK 200/1 | VK 250/1 | VK 315/1 |
|---|---|---|---|---|---|---|
| Размер А, мм | 215 | 220 | 230 | 250 | 250 | 285 |
| Размер Б, мм | 251 | 251 | 340 | 340 | 340 | 405 |
| Размер В, мм | 99 | 124 | 159 | 199 | 249 | 314 |
| Масса, кг | 2,6 | 2,7 | 4,0 | 4,6 | 5,0 | 6,6 |
Рабочие характеристики
Шумовые характеристики
| Типоразмер | Режим работы | Lсум, дБ(А) | Уровень звуковой мощности (L, дБА) в октавных полосах частот, Гц | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| VK 100/1 | Шум на нагнетании | 67,7 | 76,7 | 72,2 | 71,1 | 65,2 | 59,4 | 58,2 | 51,5 | 48,1 |
| Шум к окружению | 50,0 | 69,7 | 47,2 | 42,1 | 45,2 | 45,4 | 41,2 | 36,5 | 33,1 | |
| VK 125/1 | Шум на нагнетании | 68,9 | 76,7 | 74,6 | 71,6 | 67 | 59,8 | 60,1 | 51,6 | 50,1 |
| Шум к окружению | 51,0 | 69,7 | 49,6 | 42,6 | 47 | 45,8 | 43,1 | 36,6 | 35,1 | |
| VK 160/1 | Шум на нагнетании | 73,9 | 81,7 | 79,6 | 76,6 | 72 | 64,8 | 65,1 | 56,6 | 55,1 |
| Шум к окружению | 60,0 | 78,7 | 58,6 | 51,6 | 56 | 54,8 | 52,1 | 45,6 | 44,1 | |
| VK 200/1 | Шум на нагнетании | 72,9 | 80,7 | 78,6 | 75,6 | 71 | 63,8 | 64,1 | 55,6 | 54,1 |
| Шум к окружению | 59,0 | 77,7 | 57,6 | 50,6 | 55 | 53,8 | 51,1 | 44,6 | 43,1 | |
| VK 250/1 | Шум на нагнетании | 74,9 | 83,2 | 79,6 | 78,3 | 73 | 66,5 | 65,1 | 58 | 55,1 |
| Шум к окружению | 56,1 | 75,2 | 53,6 | 48,3 | 52 | 51,5 | 47,1 | 42 | 38,1 | |
| VK 315/1 | Шум на нагнетании | 76,9 | 84,7 | 82,6 | 79,6 | 75 | 67,8 | 68,1 | 59,6 | 58,1 |
| Шум к окружению | 57,0 | 75,7 | 55,6 | 48,6 | 53 | 51,8 | 49,1 | 42,6 | 41,1 | |
