Количество шумопоглощающих пластин — от 2 до 5 в зависимости от типоразмера.
В каждом из 10 типоразмеров предусмотрены две модификации длины шумопоглощающего участка: 600 и 1000 мм.

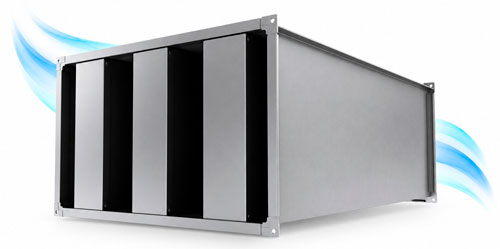

Шумоглушители GHP используются для снижения уровня шума от вентиляторов в вентиляционных системах прямоугольного сечения. Монтируются в любом положении.
Технические характеристики

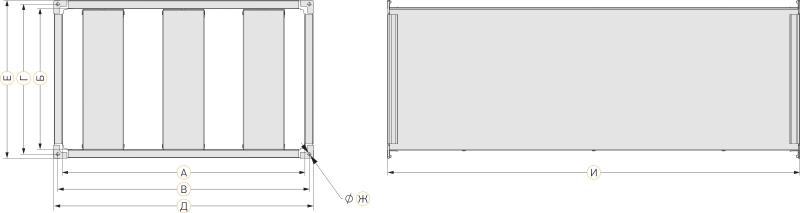

Размеры и масса
Обозначение
A
Б
В
Г
Д
Е
Ж
И
Масса, кг
Число пластин
GHP 30-15 6/(10)
300
150
320
170
340
190
9
614/1014
10/16
3
GHP 40-20 6/(10)
400
200
420
220
440
240
9
614/1014
16/26
2
GHP 50-25 6/(10)
500
250
520
270
540
290
9
614/1014
15,5/27
3
GHP 50-30 6/(10)
500
300
520
320
540
340
9
614/1014
16/30
3
GHP 60-30 6/(10)
600
300
620
320
640
340
9
614/1014
19/32
3
GHP 60-35 6/(10)
600
350
620
370
640
390
9
614/1014
21/37
3
GHP 70-40 6/(10)
700
400
720
420
740
440
9
614/1014
29/48
4
GHP 80-50 6/(10)
800
500
820
520
840
540
9
614/1014
35/58
4
GHP 90-50 6/(10)
900
500
930
530
960
560
11
614/1014
38/64
5
GHP 100-50 6/(10)
1000
500
1030
530
1060
560
11
614/1014
42/70
5
Шумоподавление, дБ, при среднегеометрических частотах октавных полос, Гц
