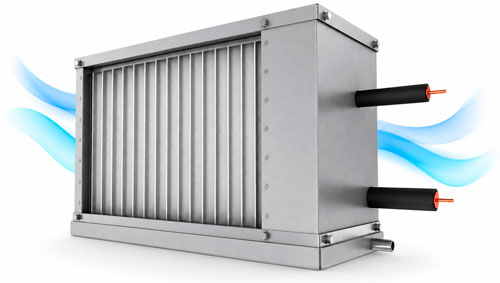

Фреоновые охладители OF

Теплообменник выполнен из медных труб с алюминиевым оребрением.
Корпус охладителя изготовлен из оцинкованной стали марки 08ПС.
Вариант специального исполнения — коррозионностойкий, из нержавеющей стали.
В комплектацию входят каплеуловитель и изолированный поддон для сбора конденсата.
Для слива конденсата предусмотрен дренажный патрубок.
Соединение фреоновых труб выполнено под пайку.
При поставке фреоновый охладитель опрессован азотом.

Воздухоохладители OF используются для охлаждения приточного воздуха в системах кондиционирования с прямоугольным сечением воздуховодов. Охлаждаемый воздух не должен содержать каких-либо агрессивных примесей. В испарителях OF используются хладагенты R22, R407C, R410A.

Технические характеристики

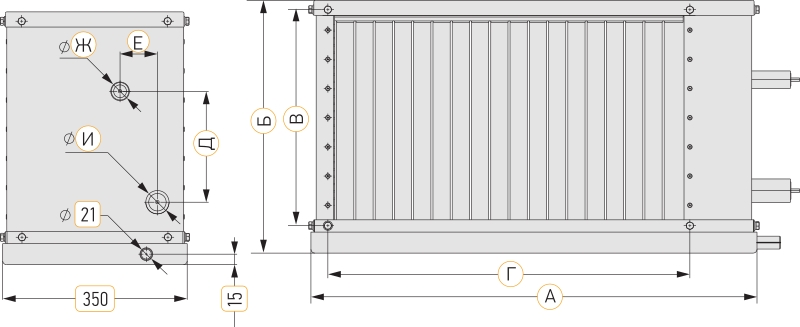

Типоразмер	A	Б	В	Г	Д	Е	Ж	И	Заправочный объём, л	Масса, кг	Расход воздуха, м³/ч	Выход воздуха, °C	Мощность, кВт
OF 40-20	554	263	220	420	95	45	12	16	1	16	1000	19	5,6
OF 50-25	664	333	270	520	125	50	12	16	1,4	18	1600	19	9,0
OF 50-30	664	383	320	520	155	50	16	22	1,8	19	1900	19	10,6
OF 60-30	764	383	320	620	155	60	16	22	2	21	2300	19	12,9
OF 60-35	764	433	370	620	192	45	16	22	2,3	23	2700	19	15,1
OF 70-40	864	483	420	720	220	45	22	28	3	26	3600	19	20,2
OF 80-50	964	583	520	820	290	53	22	28	4,4	32	5100	19	28,5
OF 90-50	1074	598	530	930	330	55	28	35	4,8	36	5700	19	32,0
OF 100-50	1174	598	530	1030	330	55	28	35	5,3	42	6300	19	35,5

Температура наружного воздуха t_н = 30 °C, относительная влажность φ = 45 %. Температура кипения R410A — 5 °C.
