Шумоглушители GHK

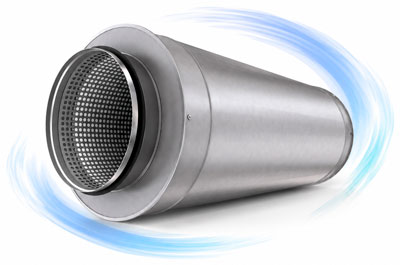

Шумоглушитель GHK
  • Корпус изготовлен из листовой оцинкованной стали марки 08ПС.
  • В качестве шумопоглощающего материала применяется покрытая спанбондом минеральная вата.
  • Эффективное шумопоглощение в широком диапазоне частот.
  • Два варианта длины шумоглушителя — 600 и 900 мм.
  • Максимальная температура перемещаемого воздуха +70 °C.

Пластинчатые шумоглушители GHP предназначены для снижения уровня шума от канального вентилятора VK в вентиляционных системах круглого сечения.
Шумопоглощающий материал — минеральная вата покрытая спанбондом.
Шумоглушители предназначены для эксплуатации в условиях умеренного климата по ГОСТ 15150.
Допускается монтаж в любом пространственном положении.

Габаритные размеры и масса

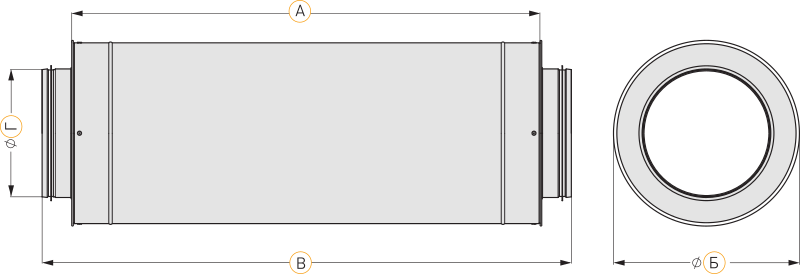

Схема конструкции
Обозначение A, мм Б, мм В, мм Г, мм Масса, кг
GHK 100/6 615 200 730 100 4
GHK 100/9 915 200 1030 100 5,4
GHK 125/6 615 225 730 125 4,8
GHK 125/9 915 225 1030 125 6,6
GHK 160/6 615 260 730 160 5,8
GHK 160/9 915 260 1030 160 7,4
GHK 200/6 615 300 730 200 6,4
GHK 200/9 915 300 1030 200 9,2
GHK 250/6 615 350 730 250 7,8
GHK 250/9 915 350 1030 250 10,6
GHK 315/6 615 455 730 315 10,4
GHK 315/9 915 455 1030 315 14

Характеристики шумоподавления

Обозначение Шумоподавление, дБ, в диапазонах частот, Гц
63 125 250 500 1000 2000 4000 8000
GHK 100/6 4,5 6,3 15 20,5 30,5 32,3 30,2 16
GHK 100/9 6,3 8,5 15 24 32,6 35,5 30,3 21,3
GHK 125/6 4,2 6 12,5 16,3 25,6 23,4 24,3 17,5
GHK 125/9 5,6 9,5 17,6 29 35,4 38 34,5 20,1
GHK 160/6 3,5 5,3 11,2 15,5 23 31,6 23 16,2
GHK 160/9 4 7,8 16,2 22,8 33 36,2 32,6 19,5
GHK 200/6 3,6 4 8 14 20,3 28,5 18,2 15,3
GHK 200/9 3 6,5 12,5 18,2 28,5 33 21,6 18,3
GHK 250/6 1,5 2,3 7,3 13,5 19,3 22,6 13 11
GHK 250/9 2,5 3 9,1 15 26,8 27,5 16,8 13,6
GHK 315/6 0,5 1,5 3 11 14 19 8 7
GHK 315/9 1,3 2,6 7,5 14,3 23,5 21 12 9
