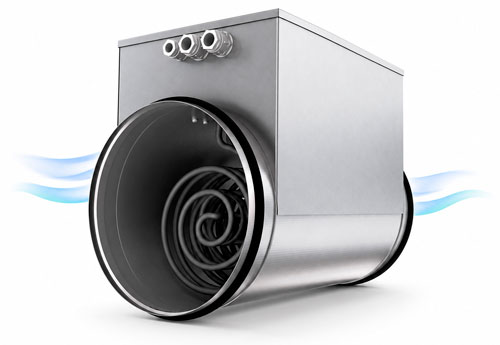

Электрические нагреватели NKE
Надежная двухступенчатая защита от перегрева (термостат в потоке и на корпусе)
Корпус нагревателя и коммутационного щита изготавливается из оцинкованной стали.
ТЭНы с оболочкой из углеродистой стали (IP40)
Рабочий диапазон температур от -70°С до +40°С
Широкий типоразмерный ряд (мощность от 0,5 до 18 кВт)
Электрические воздухонагреватели NKE используются для нагрева приточного воздуха в системах
приточной вентиляции с круглым сечением воздуховодов. Нагреваемый воздух не должен содержать каких-либо агрессивных
смесей.

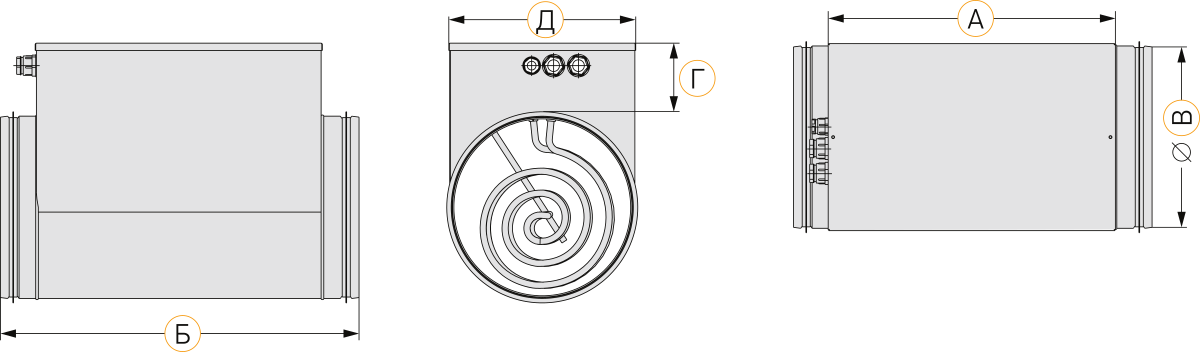

Размеры и масса
Типоразмер Обозначение А, мм Б, мм В, мм Г, мм Д, мм Масса, кг
100 NKE 100/0,5 198 297 100 75 104 1,4 NKE 100/1,5 263 361 100 75 104 1,8 NKE 100/2 312 410 100 75 104 2,2 NKE 100/2,5 359 457 100 75 104 2,4 125 NKE 125/1,5 231 329 125 83 129 1,9 NKE 125/2 231 329 125 83 129 2,0 NKE 125/2,5 254 350 125 83 129 2,3 NKE 125/3 254 350 125 83 129 2,4 160 NKE 160/2 274 370 160 84 164 2,6 NKE 160/3 274 370 160 84 164 2,8 NKE 160/4,5 274 370 160 84 164 3,2 NKE 160/6 394 490 160 84 164 4,2 200 NKE 200/3 274 370 200 87 204 3,2 NKE 200/6 274 370 200 87 204 4,0 NKE 200/9 394 490 200 87 204 5,2 NKE 200/12 394 490 200 87 204 6,2 250 NKE 250/6 274 370 250 100 254 5,6 NKE 250/9 274 370 250 100 254 6,0 NKE 250/12 394 490 250 100 254 8,6 NKE 250/15 394 490 250 100 254 8,7 315 NKE 315/6 274 370 315 100 319 6,6 NKE 315/9 274 370 315 100 319 6,8 NKE 315/12 394 490 315 100 319 9,6 NKE 315/15 394 490 315 100 319 9,7 NKE 315/18 394 490 315 100 319 10,4
Технические характеристики
Типоразмер Обозначение Мощность, кВт Ток, А Питание, В Кабель питания Кабель цепи защиты Конфигурация ТЭНов, кВт Тип Количество
100 NKE 100/0,5 0,5 2,3 1~220 ВВГ 3×1,5 1 ПВС 2×0,75 0,5 NKE 100/1,5 1,5 6,8 1~220 ВВГ 3×1,5 1 ПВС 2×0,75 1,5 NKE 100/2 2,0 9,1 1~220 ВВГ 3×2,5 1 ПВС 2×0,75 2 NKE 100/2,5 2,5 11,3 1~220 ВВГ 3×2,5 1 ПВС 2×0,75 2,5 125 NKE 125/1,5 1,5 6,8 1~220 ВВГ 3×1,5 1 ПВС 2×0,75 1,5 NKE 125/2 2,0 9,1 1~220 ВВГ 3×2,5 1 ПВС 2×0,75 2 NKE 125/2,5 2,5 11,3 1~220 ВВГ 3×2,5 1 ПВС 2×0,75 2,5 NKE 125/3 3,0 13,6 1~220 ВВГ 3×2,5 1 ПВС 2×0,75 3 160 NKE 160/2 2,0 9,1 1~220 ВВГ 3×2,5 1 ПВС 2×0,75 2 NKE 160/3 3,0 13,6 1~220 ВВГ 3×2,5 1 ПВС 2×0,75 3 NKE 160/4,5 4,5 6,8 3~380 ВВГ 4×2,5 1 ПВС 2×0,75 4,5 NKE 160/6 6,0 9,1 3~380 ВВГ 4×2,5 1 ПВС 2×0,75 6 200 NKE 200/3 3,0 13,6 1~220 ВВГ 3×2,5 1 ПВС 2×0,75 3 NKE 200/6 6,0 9,1 3~380 ВВГ 4×2,5 1 ПВС 2×0,75 6 NKE 200/9 9,0 13,6 3~380 ВВГ 4×2,5 1 ПВС 2×0,75 9 NKE 200/12 12,0 18,1 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 6+6 250 NKE 250/6 6,0 9,1 3~380 ВВГ 4×2,5 1 ПВС 2×0,75 6 NKE 250/9 9,0 13,6 3~380 ВВГ 4×2,5 1 ПВС 2×0,75 9 NKE 250/12 12,0 19,1 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 6+6 NKE 250/15 15,0 22,7 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 7,5+7,5 315 NKE 315/6 6,0 9,1 3~380 ВВГ 4×2,5 1 ПВС 2×0,75 6 NKE 315/9 9,0 13,6 3~380 ВВГ 4×2,5 1 ПВС 2×0,75 9 NKE 315/12 12,0 18,1 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 6+6 NKE 315/15 15,0 22,7 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 7,5+7,5 NKE 315/18 18,0 27,2 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 9+9
Аэродинамические характеристики
