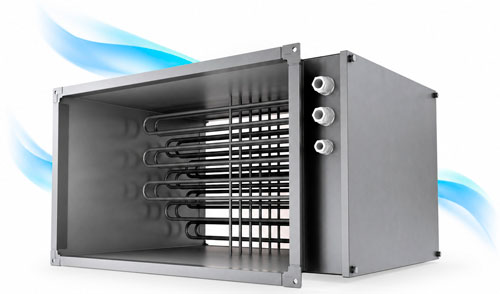

Электрические нагреватели NPE

Электрические нагреватели NPE
  • Корпус нагревателя и коммутационного щита изготавливаются из оцинкованной стали.
  • Вариант специального исполнения — коррозионностойкий, из нержавеющей стали.
  • Нагревательные элементы — ТЭНы с оболочкой из углеродистой стали, класс электроизоляции IP40.
  • Надёжная двухступенчатая защита от перегрева: термостат в потоке и на корпусе.
  • Широкий типоразмерный ряд, мощность от 3 до 60 кВт.
  • Рабочий диапазон температур от −70 до +40 °C.
  • Рекомендуется использовать вместе с блоками управления UM-VR-E, UM-CA-E или UM-CR4-E.

Электрические воздухонагреватели NPE используются для нагрева приточного воздуха в системах вентиляции с прямоугольным сечением воздуховодов. Нагреваемый воздух не должен содержать каких-либо агрессивных примесей.

Электрические характеристики

Обозначение Мощность, кВт Ток, А Напряжение питания, В Тип питающего кабеля Количество питающих кабелей, шт. Тип кабеля цепи защиты Конфигурация ТЭНов, кВт
NPE …/3 3 13,1 220 ВВГ 3×2,5 1 ПВС 2×0,75 3
NPE …/4,5 4,5 19,1 220 ВВГ 3×2,5 1 ПВС 2×0,75 3,5
NPE …/6 6 9,1 380 ВВГ 4×2,5 1 ПВС 2×0,75 6
NPE …/7,5 7,5 11,3 380 ВВГ 4×2,5 1 ПВС 2×1,75 7,5
NPE …/12 12 18,1 380 ВВГ 4×1,5 2 ПВС 2×0,75 6+6
NPE …/15 15 22,6 380 ВВГ 4×2,5 2 ПВС 2×0,75 7,5+7,5
NPE …/22,5 22,5 33,9 380 ВВГ 4×2,5 2 ПВС 2×0,75 15+7,5
NPE …/30 30 45,1 380 ВВГ 4×6 2 ПВС 2×0,75 15+15
NPE …/45 45 67,6 380 ВВГ 4×10 2 ПВС 2×0,75 22,5+22,5
NPE …/60 60 90,1 380 ВВГ 4×16 2 ПВС 2×0,75 30+30

Размеры и масса

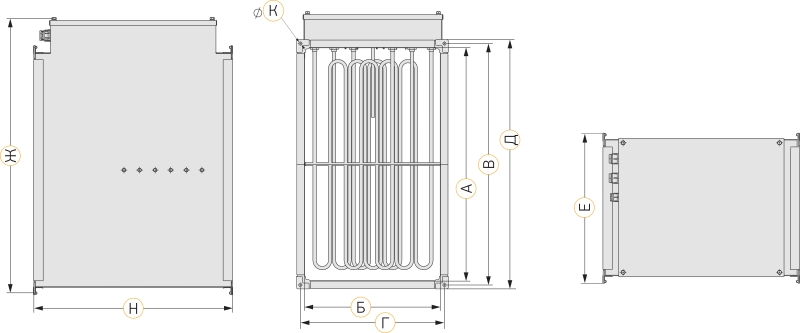

Схема конструкции
Обозначение A Б В Г Д Е Ж К Н Масса, кг
NPE 30-15/3 300 150 320 170 340 190 410 9 360 7
NPE 30-15/4,5 300 150 320 170 340 190 410 9 360 7,4
NPE 40-20/6 400 200 420 220 440 240 510 9 390 16
NPE 40-20/12 400 200 420 220 440 240 510 9 510 16
NPE 50-25/7,5 500 250 520 270 540 290 610 9 390 11
NPE 50-25/15 500 250 520 270 540 290 610 9 510 15
NPE 50-25/22,5 500 250 520 270 540 290 610 9 630 19
NPE 50-30/7,5 500 300 520 320 540 340 610 9 390 11,5
NPE 50-30/15 500 300 520 320 540 340 610 9 510 15,7
NPE 50-30/22,5 500 300 520 320 540 340 610 9 630 19,8
NPE 60-30/15 600 300 620 320 640 340 710 9 510 16,8
NPE 60-30/22,5 600 300 620 320 640 340 710 9 630 22,4
NPE 60-30/30 600 300 620 320 640 340 710 9 750 26,4
NPE 60-35/15 600 350 620 370 640 390 710 9 510 17,5
NPE 60-35/22,5 600 350 620 370 640 390 710 9 630 24,6
NPE 60-35/30 600 350 620 370 640 390 710 9 750 28,4
NPE 70-40/15 700 400 720 420 740 440 812 9 510 26,7
NPE 70-40/30 700 400 720 420 740 440 812 9 510 27,1
NPE 70-40/45 700 400 720 420 740 440 830 9 750 41,2
NPE 70-40/60 700 400 720 420 740 440 828 9 750 41,2
NPE 80-50/15 800 500 820 520 840 540 910 9 510 31,3
NPE 80-50/30 800 500 820 520 840 540 910 9 510 31,4
NPE 80-50/45 800 500 820 520 840 540 930 9 750 45,2
NPE 80-50/60 800 500 820 520 840 540 930 9 750 45,2
NPE 90-50/30 900 500 930 530 960 560 960 11 513 31,5
NPE 90-50/45 900 500 930 530 960 560 960 11 753 49,8
NPE 90-50/60 900 500 930 530 960 560 960 11 753 49,8
NPE 100-50/45 1000 500 1030 530 1060 560 1060 11 753 51
NPE 100-50/60 1000 500 1030 530 1060 560 1060 11 753 51

Аэродинамические характеристики

Обозначение Кривая Обозначение Кривая Обозначение Кривая Обозначение Кривая
NPE 30-15/3 III NPE 50-30/15 IV NPE 70-40/15 I NPE 80-50/60 I
NPE 30-15/4,5 III NPE 50-30/22,5 V NPE 70-40/30 II NPE 90-50/30 II
NPE 40-20/6 III NPE 60-30/15 III NPE 70-40/45 III NPE 90-50/45 II
NPE 40-20/12 V NPE 60-30/22,5 IV NPE 70-40/60 III NPE 90-50/60 II
NPE 50-25/7,5 II NPE 60-30/30 V NPE 80-50/15 I NPE 100-50/45 II
NPE 50-25/15 IV NPE 60-35/15 II NPE 80-50/30 I NPE 100-50/60 II
NPE 50-25/22,5 V NPE 60-35/22,5 III NPE 80-50/45 I
NPE 50-30/7,5 II NPE 60-35/30 IV

Номограмма быстрого подбора нагревателей NPE
