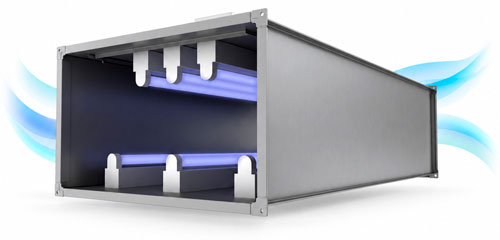

Бактерицидные секции UFB

Бактерицидные секции UFB
  • Корпус из оцинкованной стали марки 08ПС.
  • Вариант специального исполнения — коррозионностойкий, из нержавеющей стали.
  • Оснащены бактерицидными газоразрядными лампами низкого давления мощностью 75 Вт и длиной волны УФ-излучения 253,7 нм.
  • Для доступа к лампам в конструкции корпуса предусмотрена откидная крышка.

Бактерицидные секции UFB предназначены для обеззараживания воздуха ультрафиолетовым излучением в системах вентиляции и кондиционирования воздуха медицинских, детских, спортивных и других помещений.

Технические характеристики

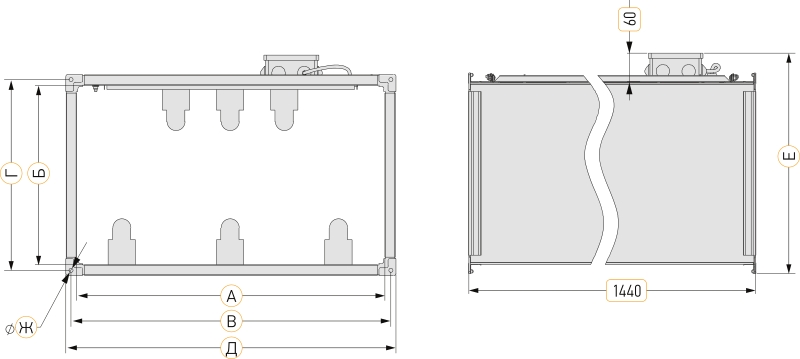

Схема конструкции
Типоразмер Обозначение Суммарный бактерицидный поток, Дж/м³ Макс. расход воздуха, м³/ч A Б В Г Д Е Ж Масса, кг Мощность ламп, кВт Количество ламп, шт.
40-20 UFB 40-20 143 1700 400 200 420 220 440 280 9 42 0,68 9
40-20 UFB 40-20 95 1700 400 200 420 220 440 280 9 33,5 0,45 6
40-20 UFB 40-20 63 1700 400 200 420 220 440 280 9 27,4 0,3 4
40-20 UFB 40-20 32 1700 400 200 420 220 440 280 9 21,3 0,15 2
50-25 UFB 50-25 159 2700 500 250 520 270 540 330 9 48,5 0,75 10
50-25 UFB 50-25 111 2700 500 250 520 270 540 330 9 40,5 0,53 7
50-25 UFB 50-25 63 2700 500 250 520 270 540 330 9 31,5 0,3 4
50-25 UFB 50-25 32 2700 500 250 520 270 540 330 9 25,4 0,15 2
50-30 UFB 50-30 174 3200 500 300 520 320 540 380 9 51,5 0,83 11
50-30 UFB 50-30 111 3200 500 300 520 320 540 380 9 41,5 0,53 7
50-30 UFB 50-30 79 3200 500 300 520 320 540 380 9 36,2 0,38 5
50-30 UFB 50-30 47 3200 500 300 520 320 540 380 9 30,1 0,22 3
60-30 UFB 60-30 190 3800 600 300 620 320 640 380 9 57,7 0,9 12
60-30 UFB 60-30 127 3800 600 300 620 320 640 380 9 47 0,6 8
60-30 UFB 60-30 79 3800 600 300 620 320 640 380 9 38,8 0,38 5
60-30 UFB 60-30 47 3800 600 300 620 320 640 380 9 32,7 0,22 3
60-35 UFB 60-35 222 4500 600 350 620 370 640 430 9 65 1,05 14
60-35 UFB 60-35 143 4500 600 350 620 370 640 430 9 52,4 0,68 9
60-35 UFB 60-35 95 4500 600 350 620 370 640 430 9 45,3 0,45 6
60-35 UFB 60-35 63 4500 600 350 620 370 640 430 9 39,2 0,3 4
70-40 UFB 70-40 270 6000 700 400 720 420 740 480 9 91,5 1,28 17
70-40 UFB 70-40 174 6000 700 400 720 420 740 480 9 75,3 0,83 11
70-40 UFB 70-40 111 6000 700 400 720 420 740 480 9 64,5 0,53 7
70-40 UFB 70-40 63 6000 700 400 720 420 740 480 9 55,4 0,3 4
80-50 UFB 80-50 302 8600 800 500 820 520 840 580 9 103,5 1,43 19
80-50 UFB 80-50 206 8600 800 500 820 520 840 580 9 88 0,98 13
80-50 UFB 80-50 127 8600 800 500 820 520 840 580 9 74 0,6 8
80-50 UFB 80-50 79 8600 800 500 820 520 840 580 9 64,9 0,38 5
90-50 UFB 90-50 365 9700 900 500 930 530 960 580 11 118,5 1,73 23
90-50 UFB 90-50 238 9700 900 500 930 530 960 580 11 97 1,13 15
90-50 UFB 90-50 159 9700 900 500 930 530 960 580 11 83,2 0,75 10
90-50 UFB 90-50 95 9700 900 500 930 530 960 580 11 71 0,45 6
100-50 UFB 100-50 397 10800 1000 500 1030 530 1060 580 11 127,3 1,88 25
100-50 UFB 100-50 270 10800 1000 500 1030 530 1060 580 11 105,7 1,28 17
100-50 UFB 100-50 190 10800 1000 500 1030 530 1060 580 11 92,2 0,9 12
100-50 UFB 100-50 111 10800 1000 500 1030 530 1060 580 11 77 0,53 7

Методика подбора

Методика расчёта приведена в соответствии с руководством Минздрава Р 3.5.1904-04, приложение 4.

Требуемое количество ламп рассчитывается по формуле:

Nл = Lтр. × Hv × Kз / (Фбк.л × Kф × 3600)

где Nл — требуемое количество ламп; Lтр. — расход воздуха, м³/ч; Hv — требуемая объёмная бактерицидная доза, Дж/м³; Kз — коэффициент запаса 1,5; Фбк.л — бактерицидный поток одной лампы 26,5 Вт; Kф — коэффициент использования бактерицидного потока 0,9.

Nл = Lтр. × Hv / 57240

Далее выбирается секция или несколько секций с большим, чем расчётный, суммарным количеством ламп. Расход воздуха через выбранную секцию не должен превышать максимально допустимого.

Пример расчёта

Дано: Lтр. = 4000 м³/ч, 3-я категория помещения. Nл = 4000 × 167 / 57240 ≈ 12 ламп. Выбираем секцию UFB 60-35/222 с 14 лампами. При нехватке бактерицидного потока одной секции можно установить несколько секций последовательно.
