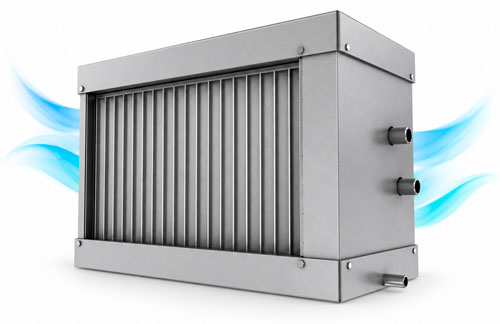

Водяные охладители OW
- Теплообменник выполнен из медных труб с алюминиевым оребрением.
- Корпус охладителя изготовлен из оцинкованной стали марки 08ПС.
- Вариант специального исполнения — коррозионностойкий, из нержавеющей стали.
- В комплектацию входят каплеуловитель и поддон для сбора конденсата.
- Поддон с дренажным патрубком обеспечивает сбор и отвод конденсата.
- Тип хладоносителя — вода или незамерзающие смеси с концентрацией гликоля не более 65 %.
Воздухоохладители OW используются для охлаждения приточного воздуха в системах кондиционирования с прямоугольным сечением воздуховодов. Охлаждаемый воздух не должен содержать каких-либо агрессивных примесей.
Технические характеристики

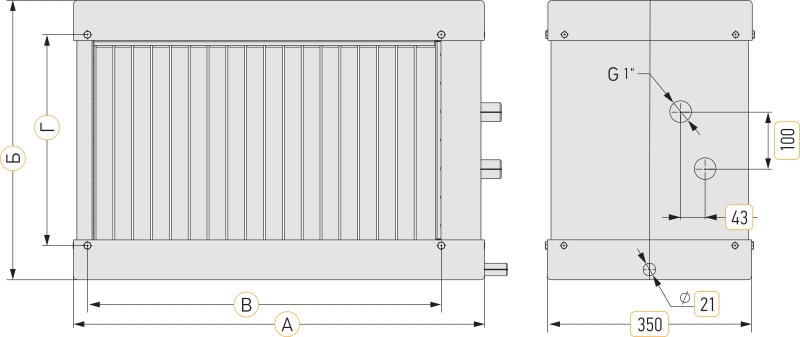

| Типоразмер | A | Б | В | Г | Заправочный объём, л | Масса, кг | Расход воздуха, м³/ч | Расход воды, м³/ч | Гидравлическое сопротивление, кПа | Выход воздуха, °C | Мощность, кВт |
|---|---|---|---|---|---|---|---|---|---|---|---|
| OW 40-20 | 520 | 340 | 420 | 220 | 1 | 16 | 1000 | 0,81 | 3,48 | 20 | 4,2 |
| OW 50-25 | 620 | 390 | 520 | 270 | 1,4 | 19 | 1600 | 1,29 | 5,60 | 20 | 6,8 |
| OW 50-30 | 620 | 440 | 520 | 320 | 1,8 | 21 | 1900 | 1,53 | 5,67 | 20 | 8,0 |
| OW 60-30 | 720 | 440 | 620 | 320 | 2 | 23 | 2300 | 1,86 | 8,73 | 20 | 9,7 |
| OW 60-35 | 720 | 490 | 620 | 370 | 2,3 | 25 | 2700 | 2,19 | 9,58 | 20 | 11,4 |
| OW 70-40 | 820 | 540 | 720 | 420 | 3 | 28 | 3600 | 2,91 | 13,71 | 20 | 15,2 |
| OW 80-50 | 920 | 640 | 820 | 520 | 4,4 | 38 | 5100 | 4,12 | 20,79 | 20 | 21,5 |
| OW 90-50 | 1035 | 655 | 930 | 530 | 4,8 | 42 | 5700 | 4,60 | 27,56 | 20 | 24,0 |
| OW 100-50 | 1135 | 655 | 1030 | 530 | 5,3 | 45 | 6300 | 5,08 | 19,09 | 20 | 26,6 |
Температура наружного воздуха tн = 30 °C, относительная влажность φ = 45 %. Температура воды 7/12 °C.
