Поверхность теплообменника состоит из медных труб диаметром 9,52 мм с напрессованными на них алюминиевыми оребрениями с расстоянием между рёбрами 2,5 мм.
Корпус нагревателя изготавливается из оцинкованной стали марки 08ПС.
Вариант специального исполнения — коррозионностойкий, из нержавеющей стали.
Нагреватели могут иметь два или три ряда трубок.
Максимальная температура подаваемого теплоносителя — 170 °C.
Максимальное давление теплоносителя — 1,5 МПа.

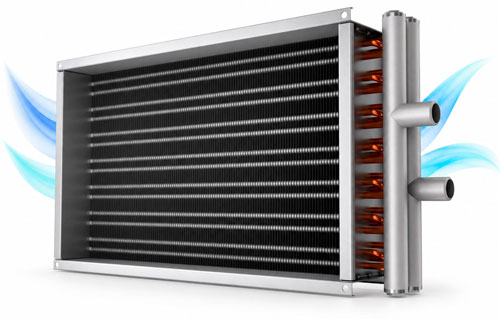

Воздухонагреватели NPW используются для нагрева приточного воздуха в системах приточной вентиляции с прямоугольным сечением воздуховодов. Нагреваемый воздух не должен содержать каких-либо агрессивных примесей.
Технические характеристики

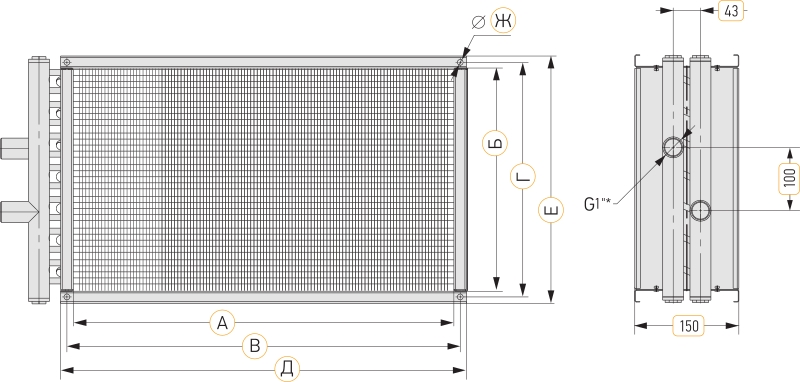

Размеры и масса
Обозначение
A, мм
Б, мм
В, мм
Г, мм
Д, мм
Е, мм
Ж, мм
Заправочный объём, л
Масса, кг
NPW 30-15/2
300
150
320
170
340
190
9
0,5
4,1
NPW 40-20/2
400
200
420
220
440
240
9
0,7
5,6
NPW 50-25/2
500
250
520
270
540
290
9
1
6,6
NPW 50-30/2
500
300
520
320
540
340
9
1,3
7,1
NPW 60-30/2
600
300
620
320
640
340
9
1,5
8,1
NPW 60-35/2
600
350
620
370
640
390
9
1,7
8,8
NPW 70-40/2
700
400
720
420
740
440
9
2,2
10,6
NPW 80-50/2
800
500
820
520
840
540
9
3,2
13,5
NPW 90-50/2
900
500
930
530
960
560
9,5
3,5
16,4
NPW 100-50/2
1000
500
1030
530
1060
560
9,5
3,8
18,5
NPW 30-15/3
300
150
320
170
340
190
9
0,6
5,6
NPW 40-20/3
400
200
420
220
440
240
9
1
7,1
NPW 50-25/3
500
250
520
270
540
290
9
1,4
8,6
NPW 50-30/3
500
300
520
320
540
340
9
1,8
10,1
NPW 60-30/3
600
300
620
320
640
340
9
2
11,6
NPW 60-35/3
600
350
620
370
640
390
9
2,3
13,1
NPW 70-40/3
700
400
720
420
740
440
9
3
14,6
NPW 80-50/3
800
500
820
520
840
540
9
4,4
16,1
NPW 90-50/3
900
500
930
530
960
560
9,5
4,8
17,6
NPW 100-50/3
1000
500
1030
530
1060
560
9,5
5,3
19,8
Теплотехнические характеристики NPW/2
Типоразмер
Расход воздуха, м³/ч
Расход теплоносителя, м³/ч
Теплопроизводительность, кВт
Температура воздуха на выходе, °C
30-15
440
0,31
7,08
18
40-20
1150
0,81
18,57
18
50-25
1800
1,27
29,06
18
50-30
2150
1,51
34,71
18
60-30
2600
1,83
41,97
18
60-35
3020
2,13
48,75
18
70-40
4030
2,84
65,06
18
80-50
5750
4,05
92,83
18
90-50
6480
4,57
104,61
18
100-50
7200
5,07
116,25
18
Теплотехнические характеристики NPW/3
Типоразмер
Расход воздуха, м³/ч
Расход теплоносителя, м³/ч
Теплопроизводительность, кВт
Температура воздуха на выходе, °C
30-15
520
0,53
12,02
29
40-20
1150
1,16
26,69
29
50-25
1800
1,82
41,77
29
50-30
2150
2,18
49,97
29
60-30
2600
2,63
60,34
29
60-35
3020
3,06
70,09
29
70-40
4030
4,08
93,52
29
80-50
5750
5,82
133,44
29
90-50
6480
6,56
150,38
29
100-50
7200
7,29
167,09
29
Характеристики NPW/2 приведены при температуре наружного воздуха −20 °C и температуре воды 90/70 °C. Характеристики NPW/3 приведены при температуре наружного воздуха −30 °C и температуре воды 90/70 °C.
