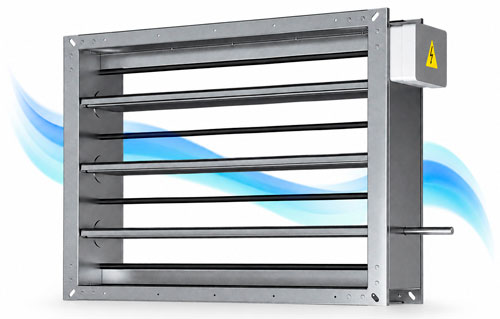

Регулирующие утеплённые заслонки DPU
- Корпус из листовой оцинкованной стали.
- Лопатки из алюминия, без резинового уплотнителя.
- Механизм привода лопаток рычажный, с подшипниками из латуни.
- В местах стыка лопаток друг с другом и с корпусом установлены гладкие трубчатые ТЭНы.
- Встроенная клеммная коробка для подключения питания ТЭНов. Степень защиты IP54.
- Сечение штока для монтажа привода — круг диаметром 14 мм.
Регулирующие утеплённые заслонки DPU используются для регулирования подачи воздуха и закрытия вентиляционного канала. Температура перемещаемого воздуха от −70 до +40 °C.
Технические характеристики

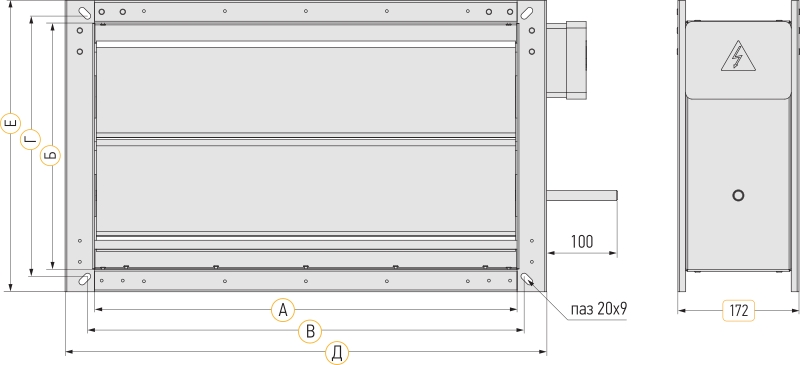

Размеры и масса
| Обозначение | A, мм | Б, мм | В, мм | Г, мм | Д, мм | Е, мм | Масса, кг |
|---|
| DPU 50-30 | 500 | 300 | 520 | 320 | 584 | 364 | 10,0 |
|---|
| DPU 60-30 | 600 | 300 | 620 | 320 | 684 | 364 | 11,0 |
|---|
| DPU 60-35 | 600 | 350 | 620 | 370 | 684 | 414 | 11,6 |
|---|
| DPU 70-40 | 700 | 400 | 720 | 420 | 784 | 464 | 13,2 |
|---|
| DPU 80-50 | 800 | 500 | 820 | 520 | 884 | 564 | 17,5 |
|---|
| DPU 90-50 | 900 | 500 | 930 | 530 | 984 | 564 | 18,8 |
|---|
| DPU 100-50 | 1000 | 500 | 1030 | 530 | 1084 | 564 | 20,2 |
|---|
Электрические характеристики
| Обозначение | Общая мощность ТЭНов, кВт | Количество ТЭНов, шт. | Макс. рабочий ток 3×380 В, А | Макс. рабочий ток 1×220 В, А |
|---|
| DPU 50-30 | 0,9 | 3 | 1,36 | 4,09 |
|---|
| DPU 60-30 | 0,9 | 3 | 1,36 | 4,09 |
|---|
| DPU 60-35 | 0,9 | 3 | 1,36 | 4,09 |
|---|
| DPU 70-40 | 1,05 | 3 | 1,59 | 4,77 |
|---|
| DPU 80-50 | 1,6 | 4 | 3,64 | 7,27 |
|---|
| DPU 90-50 | 1,8 | 4 | 4,09 | 8,18 |
|---|
| DPU 100-50 | 2,0 | 4 | 4,54 | 9,09 |
|---|
