Схема конструкции клапанов КОМ-ДД

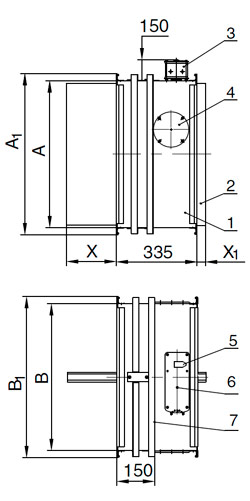

Схема КОМ-ДД (исп. О)

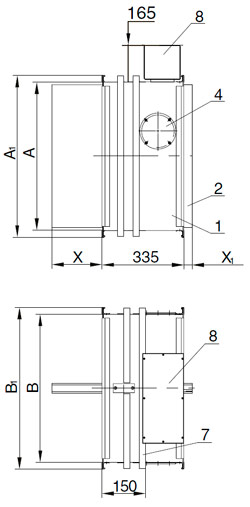

Схема КОМ-ДД (исп. Т)

1 – корпус клапана; 2 – заслонка; 3 – электропривод; 4 – смотровой люк; 5 – указатель положения заслонки; 6 – гнездо под ключ для ручного вращения заслонки; 7 – уголок, ограничивающий часть поверхности клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой; 8 – теплоизолированный кожух привода

L₁=150 мм – длина корпуса клапана от фланца до ограничительного уголка.
В клапанах с размерами A < 600 мм используется шина №20 (A₁=A+40 мм, B₁=B+40 мм).
В клапанах с размерами A ≥ 600 мм используется шина №30 (A₁=A+60 мм, B₁=B+60 мм).

При A<600 мм один смотровой люк располагается в центре боковой поверхности клапана слева (вид со стороны привода), а при A ≥ 600 мм – один люк в верхней части боковой поверхности справа (см. рис.) и второй люк в нижней части противоположной поверхности справа.

Площадь проходного сечения клапанов КОМ-ДД определяется по формуле:
F_кл = (A − 30)(B − 58)/10⁶, м²
где A, B – внутренние размеры поперечного сечения клапана (воздуховода), мм, (A≥B).

Значения вылетов заслонки за корпус клапана

B, мм	150	200	250	300	350	400	450	500	550	600	650	700	750	800
X, мм	0	4	29	54	79	104	129	154	179	204	229	254	279	304
X₁, мм	0	0	0	0	0	0	0	0	12	37	62	87	112	140

X, X₁ — вылет заслонки за корпус клапана, мм (см. схемы)

Для компенсации длины вылета заслонки (например, при установке на фланце декоративной решетки или при установке клапана в строительной конструкции толщиной более L1) могут быть изготовлены дополнительные секции воздуховода соответствующей длины.

Для установки клапанов в воздуховодах круглого сечения изготавливаются трубчатые или пластинчатые переходы (адаптеры), которые присоединяются к клапанам или дополнительным секциям воздуховодов квадратного сечения соответствующего размера
