Клапан дымоудаления КЛАД-2 (КДМ-2)

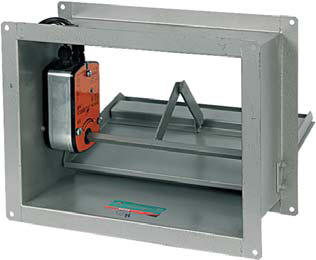

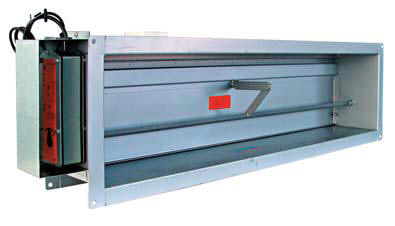

КЛАД-2 с внутренним расположением привода КЛАД-2 с наружным расположением привода
КЛАД-2 с внутренним расположением привода КЛАД-2 с наружным расположением привода
Описание

Клапаны КЛАД-2 (КДМ-2) предназначены для применения в вытяжных и приточных системах противодымной вентиляции зданий и сооружений различного назначения.
Клапаны могут применяться в качестве дымовых и противопожарных нормально закрытых в соответствии с нормативными требованиями. Клапаны не подлежат установке в помещениях категорий А и Б по взрыво и пожаро- опасности.

Предел огнестойкости клапана:
в режиме дымового клапана – EI 90/E 90;
в режиме противопожарного нормально закрытого клапана – EI 30

Клапаны выпускаются «стенового» типа с одним присоединительным фланцем и внутренним размещением привода, а также
«канального» типа с двумя присоединительными фланцами с наружным или внутренним размещением привода.

На клапанах могут устанавливаться следующие типы приводов:
- электромагнитный привод;
- электромеханический привод BELIMO
с возвратной пружиной;
- реверсивный привод BELIMO.

Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30 °С до +40 °С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Рекомендуемое значение скорости газа через проходное сечение клапана – не более 20 м·с-1.

Отличительной особенностью функционирования систем противодымной вентиляции является высокая скорость движения газа в клапанах этих систем, которая часто достигает 15-17 м/с. Использование общевентиляционных решеток в этих условиях приводит к большим потерям давления на начальном участке сети вытяжной противодымной вентиляции. Применение декоративных откидных панелей на дымовых клапанах, устанавливаемых на стенах коридоров в соответствии с нормативными
требованиями, представляет опасность для людей независимо от способа открывания «вниз» или «вверх» и является недопустимым в соответствии с п.п. 6.16 и 6.26 СНиП 21-01-97.

Решетка РКДМ может устанавливаться также на «канальных» клапанах КЛАД-2 (КДМ-2) и на торцах воздуховодов. При этом габаритные размеры решетки должны соответствовать размерам фланцев воздуховода, что должно оговариваться в заказе.
Решетка крепится непосредственно к фланцу «канального» клапана.

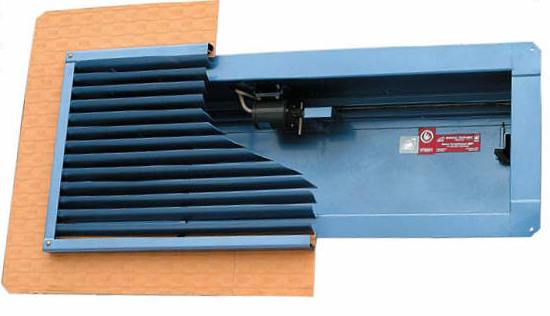

Декоративная решетка РКДМ с пониженным аэродинамическим сопротивлением

Структура обозначения клапанов КЛАД-2(КДМ-2) и КЛАД-3
... - ... - ...х... - ... - ... - ...
                                      Наименование клапана: КЛАД-2(КДМ-2); КЛАД-3

    Тип клапана: С - стеновой; К - канальный

    Размеры клапана:

    – установочные размеры АхВ, мм, для «стенового» клапана (А>В);
– внутренние размеры поперечного сечения воздуховода АхВ, мм для канального клапана (А>В).
    Условное обозначение привода

          ЭМ (220), ЭМ(24) или ЭМ(12) – электромагнитный;
МВЕ(220) или МВЕ(24) – реверсивный привод BELIMO типа BE или BLE; (в скобках указывается напряжение питания привода В).
        Размещение привода

      ВН – привод внутри клапана (приводы ЭМ или МВЕ);
СН – привод снаружи клапана (только для «канальных» клапанов с реверсивными приводами МВЕ).
    Плоскость установки и ориентация клапана

  Г – горизонтальная (перекрытие, подвесной потолок и т.п.);
ВГ – вертикальная (стена, перегородка и т.п.), размер А горизонтален;
ВВ – вертикальная (стена, перегородка и т.п.), размер А вертикален.

Наличие соединительной коробки с клеммной колодкой: К – да; Н – нет.
