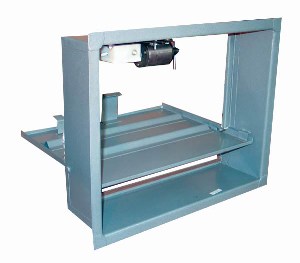

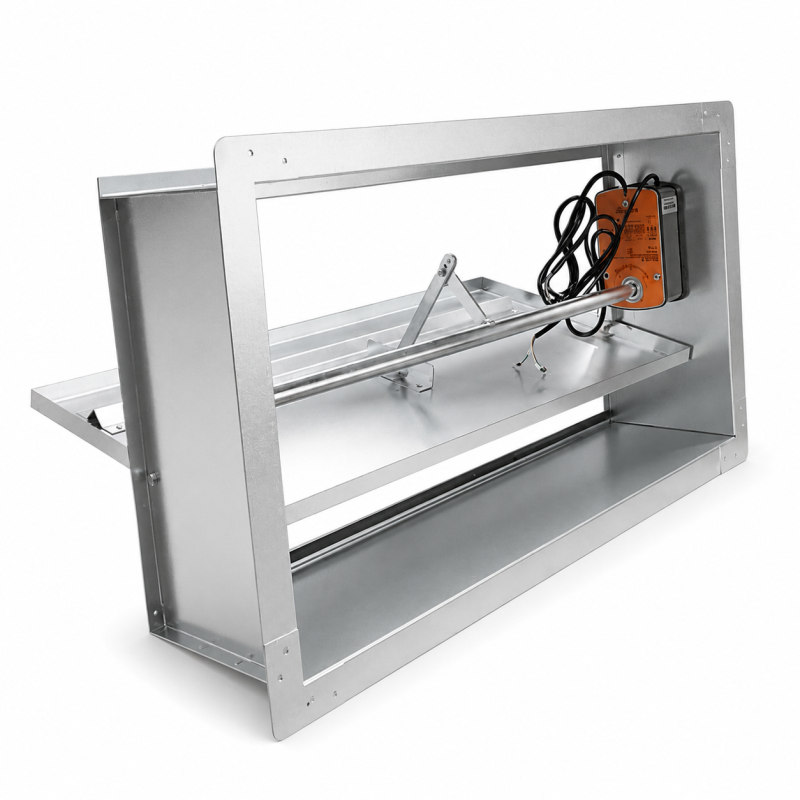

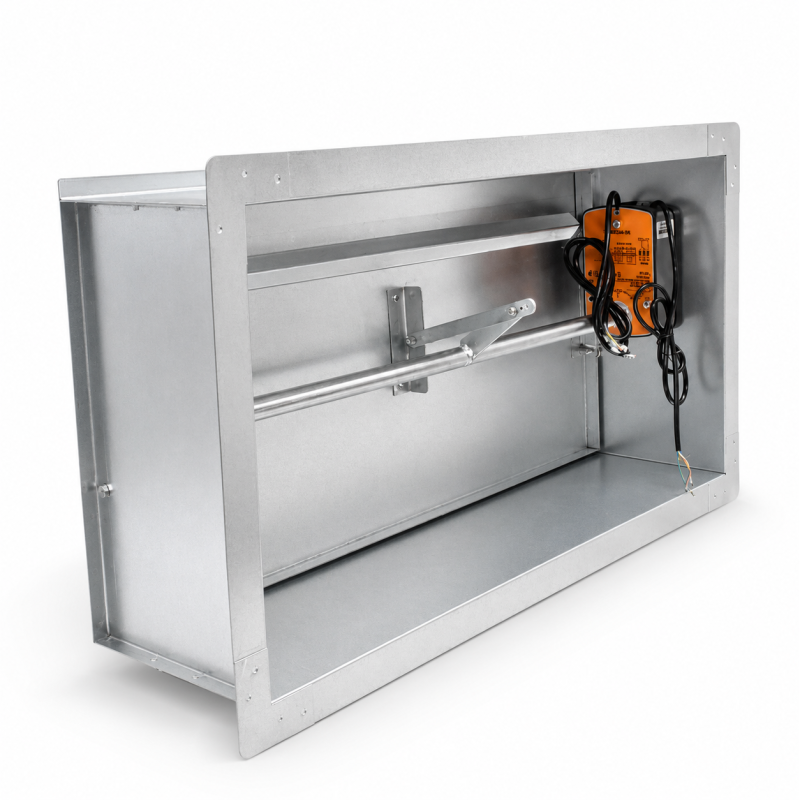

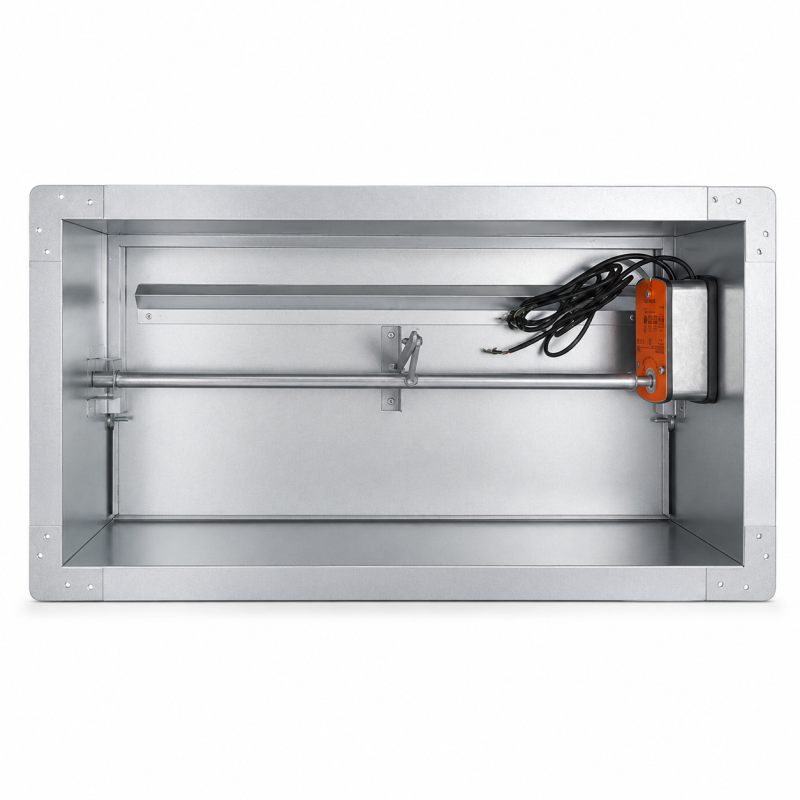

Клапан дымоудаления КДФ

Клапан дымоудаления КДФ, предназначен для применения в системах противодымной защиты зданий и сооружений различного назначения с целью обеспечения удаления продуктов горения из помещений, поэтажных коридоров, холлов, тамбуров и т.п.

Клапан не подлежит установке в помещениях категорий А и Б по взрывопожароопасности.

Клапан КДФ может устанавливаться в проемах ограждающих конструкции дымовых вытяжных или воздухоприточных каналов, а также на ответвлениях воздуховодов.

Вид климатического исполнения — УХЛ4 по ГОСТ 15150–69.

Предел огнестойкости клапана дымоудаления — E 120

Типоразмерный ряд внутренних размеров поперечного сечения клапанов от 300х300 мм, с шагом 50 мм.

Привод располагается снаружи (канальное исполнение) или внутри (канальное или стеновое исполнение).

Техника

Типоразмерный ряд клапанов, мм
"А" (ширина), мм 250-700
"В" (высота), мм 250-700
Размеры проходного сечения клапана в кассетном варианте исполнения, мм
"А1" (ширина), мм >700
"В1" (высота), мм >700
Глубина корпуса клапана, мм
для клапанов канального типа 220
для клапанов стенового типа 200
Удельное сопротивление дымогазопроницанию, м³/кг (для прямоугольного сечения А*В, мм)
при размерах от 250*250 до 500*500 не менее 10300
при размерах от 510*510 до 1000*1000 от 11000 до 23000
при размерах от 1010*1010 до 1500*1500 более 23000
в режиме Д клапана E 120
Максимально допустимая скорость воздуха во входном сечении, обеспечивающая нормальную работу клапана, м/сек 15
Время поворота заслонки клапана с электроприводами BELIMO, секунд
BEN 24/230 (15 Нм) <30 сек / 90°
BE 24/230 (40 Нм) <60 сек / 90°
Время поворота заслонки клапана с электроприводами NANOTEK, секунд
BLE 230 (15 Нм), BLE 24 (10 Нм) <30 сек
BE 24/230 (30 Нм, 40 Нм) <120 сек
Время поворота заслонки клапана с электромагнитом, секунд
ЭМ 24/220 <1 сек
Номинальное напряжение питания механизма привода клапана
Для питания электроприводов BELIMO (Швейцария) 24/220 В (50 Гц)
Для питания электроприводов NANOTEK (Китай) 24/220 В (50 Гц)
Для питания электромагнитного привода 24/220 В (50 Гц)
Напряжение питания для концевых выключателей цепей контроля положения заслонки 24/220 В (50 Гц)
Степень защиты корпуса
Электропривода (электромеханический и реверсивный) IP54
Электромагнитный привод IP40
