Противопожарные клапаны КЛОП-2

Нормально открытые (НО) (огнезадерживающие) клапаны КЛОП-2 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.

Нормально закрытые (НЗ) клапаны КЛОП-2 (в том числе дымовые) используются в системах противодымной вентиляции. Клапаны КЛОП-2 изготавливаются в обычном (общепромышленном) и морозостойком исполнении.

Применение клапанов осуществляется в соответствии с требованиями нормативных документов и специальных технических условий.

Клапаны КЛОП-2 не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.
В этих помещениях могут быть установлены клапаны КЛОП-2В или КЛОП-1В во взрывозащищенном исполнении.

КЛОП-2(60)-ЭМ-ТЗ КЛОП-2(60)-MB КЛОП-2(90)-MB

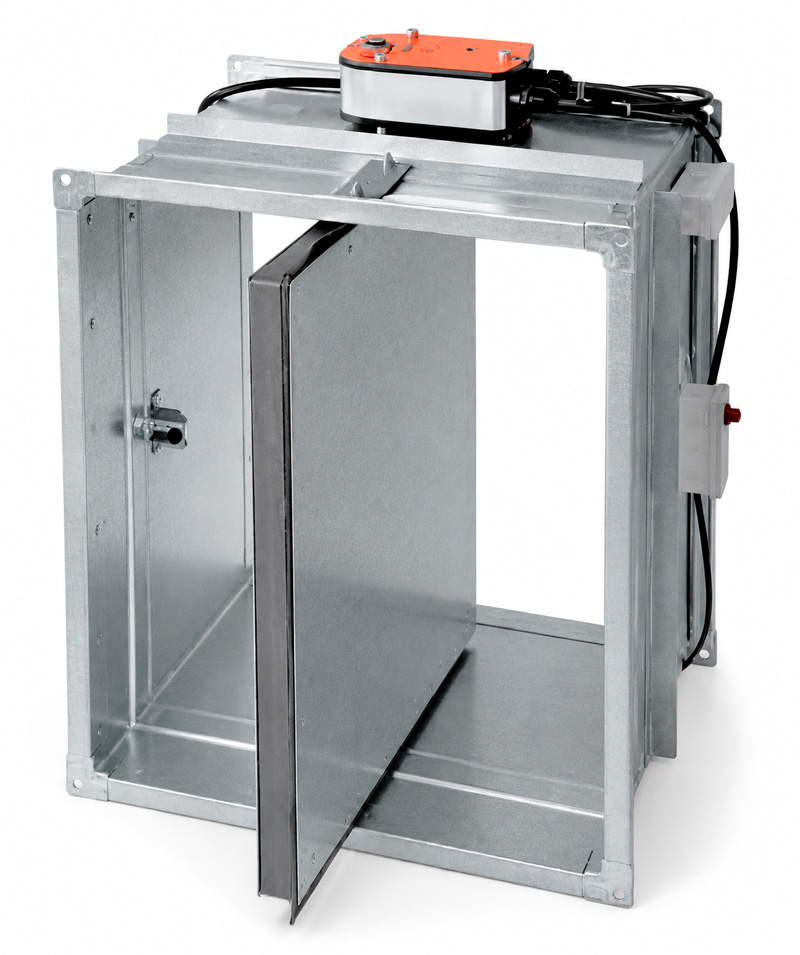

Фланцевый КЛОП-2(120) с приводом Belimo Фланцевый КЛОП-2(60) с электромагнитным приводом Ниппельный КЛОП-2(90) с приводом Belimo
КЛОП-2(120)-Фл-МВ КЛОП-2(60)-Фл-МВ КЛОП-2(90)-Нп-MB
Предел огнестойкости клапанов
Исполнение КЛОП-2 (60) КЛОП-2 (90) КЛОП-2 (120) КЛОП-2 (180) КЛОП-2 (240)
Нормально открытый EI 60 EI 90 EI 120 EI 180 EI 240
Нормально закрытый EI 60 EI 90 EI 120 EI 180 EI 240
Дымовой клапан E 60 E 90 E 120 E 180 E 240
КЛОП-2(240) с пределом огнестойкости 240 мин (4 часа) изготавливаются в России впервые и не имеют аналогов среди клапанов отечественного производства.
В соответствии с записью в сертификатах указанные нормально открытые (огнезадерживающие) клапаны КЛОП-2 всех пределов огнестойкости не имеют ограничений по их установке в противопожарных преградах и за пределами этих преград. Клапаны могут устанавливаться в противопожарной преграде как при расположении привода со стороны теплового воздействия (привод в помещении с очагом пожара), так и со стороны, противоположной тепловому воздействию (привод в помещении, смежном с очагом пожара), а также за пределами противопожарных преград на участке воздуховода с любой стороны от преграды.
Основные отличительные особенности и модификации клапанов КЛОП-2

— высокое аэродинамическое качество (значительно пониженные по сравнению с клапанами других произ-
водителей потери давления на клапанах КЛОП-2(60/90/120), что особенно актуально для небольших нормально открытых (НО) клапанов с размером В≤300 мм систем общеобменной вентиляции и клапанов любых размеров «высокоскоростных» систем противодымной вентиляции)

— повышенная надежность выполнения защитных функций при пожаре за счет смещения привода от оси вращения заслонки (смещение привода исключает незащищенную от интенсивного прогрева часть корпуса клапана, характерную для варианта размещения привода на оси заслонки, и обеспечивает надежную работу привода без защитного кожуха, снижающего огнестойкость противопожарной преграды в месте установки клапана);

— простота и удобство монтажа (установка клапана в строительной конструкции с нормированным пределом огнестойкости и нанесение огнезащиты на корпус клапана при его установке за пределами конструкции осуществляется аналогично обычному участку воздуховода, наличие дополнительной ниши для защитного кожуха не требуется).

— Нормально открытые (НО) клапаны КЛОП‑2(60/90/120) изготавливаются в различных модификациях в зависимости от типа привода:
с электромагнитным приводом в комбинации с тепловым замком на 72°С или по специальному заказу на 93 и 141 °С (клапаны круглого сечения с электромагнитным приводом изготавливаются без теплового замка);
с электромеханическими приводами Belimo (BF или BLF) в комбинации с терморазмыкающим устройством (ТРУ) на 72 °С (по специальному заказу на 93 или 141 °С);

Нормально закрытые (НЗ), в том числе дымовые, клапаны КЛОП-2 (60/90/120) выпускаются с электромагнитным приводом без теплового замка или реверсивными приводами BELIMO типа BLE или BE (для клапанов больших размеров).

Клапаны КЛОП-2(180/240) изготавливаются только с приводами Belimo.

Клапаны КЛОП-2 работоспособны в любой пространственной ориентации.
При проектировании и установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и смотровым люкам в его корпусе.

В воздуховодах большого сечения, пересекающих ограждающие конструкции венткамер с установленными в них вентиляторами большой производительности, рекомендуется устанавливать клапаны КЛОП-3.
Вид климатического исполнения обычных (общепромышленных) клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°C до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.
Вид климатического исполнения морозостойких клапанов - УХЛ2 по ГОСТ 15150-69. Клапаны могут устанавливаться под навесом или в помещениях с температурой среды до -30 °С, а также на границе «помещение-атмосфера» при условии размещения привода в помещении и температуры наружного воздуха до -45 °С.

Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Структура обозначения клапанов КЛОП-2 обычного исполнения при заказе и в документации
КЛОП-2 - (...) - ... - ... - ...x... - ...
                                      Наименование клапана

    Предел огнестойкости, мин (60, 90, 120, 180, 240)

    Функциональное назначение:

    НО - нормально открытый
НЗ - нормально закрытый
Д - дымовой
    Исполнение

          МС (указывается для «морозостойких» клапанов без дополнительного обогрева);
МС(НК) (указывается для «морозостойких» клапанов с дополнительным обогревом при помощи нагревательного кабеля)
        Размеры внутреннего сечение клапана

      AxB, мм - прямоугольный
D(Нп), мм - круглый ниппельный
D(Фл), мм - круглый фланцевый
    Тип привода заслонки:

  ЭМ(220), ЭМ(24) или ЭМ(12) - электромагнитный
MB(220) или MB(24) - электромеханический привод BELIMO типа BFL, BFN или BF с возвратной пружиной
MBE(220) ил MBE(24) - реверсивный привод BELIMO типа BEN, BEE или BE
(в скобках — напряжение питания привода, В)

Примечания.
1. При заказе НО клапанов с приводами MB ТРУ входит в состав привода, а при заказе с приводом ЭМ тепловой замок входит в состав привода только клапанов прямоугольного сечения.
2. В случае необходимости указания в позиции «Условное обозначение привода заслонки» конкретной марки привода BELIMO (например, BFL230, BF230 и т. п.) рекомендуем обращаться к специалистам компании, т.к. применение приводов с разной величиной крутящего момента зависит от конструкции и размеров клапана.
3. В структуре обозначения кассет из клапанов указываются размеры внутреннего сечения кассеты. В конце обозначения в скобках оговаривается количество клапанов в кассете и вариант ее исполнения, например, (кас. из 2-х клапанов, исп. А).
4. Сборка кассет из 2-х клапанов с размером В>300 мм осуществляется на производстве. Кассеты из 2‑х клапанов с размером В≤300мм и все кассеты с количеством клапанов более 2-х поставляются в разобранном виде с приложением необходимых для сборки комплектующих и схем сборки.
5. Для клапанов, изготавливаемых из нержавеющей стали, в структуре обозначения дополнительно в скобках указывается (Нерж. сталь).
