КЛОП-3-С — противопожарные клапаны «стенового» исполнения

Функциональное назначение

Клапаны КЛОП-3 исполнения «С» изготавливаются только в виде противопожарных нормально закрытых (НЗ) клапанов.
Клапаны выпускаются с реверсивными электроприводами.

Отличительные особенности

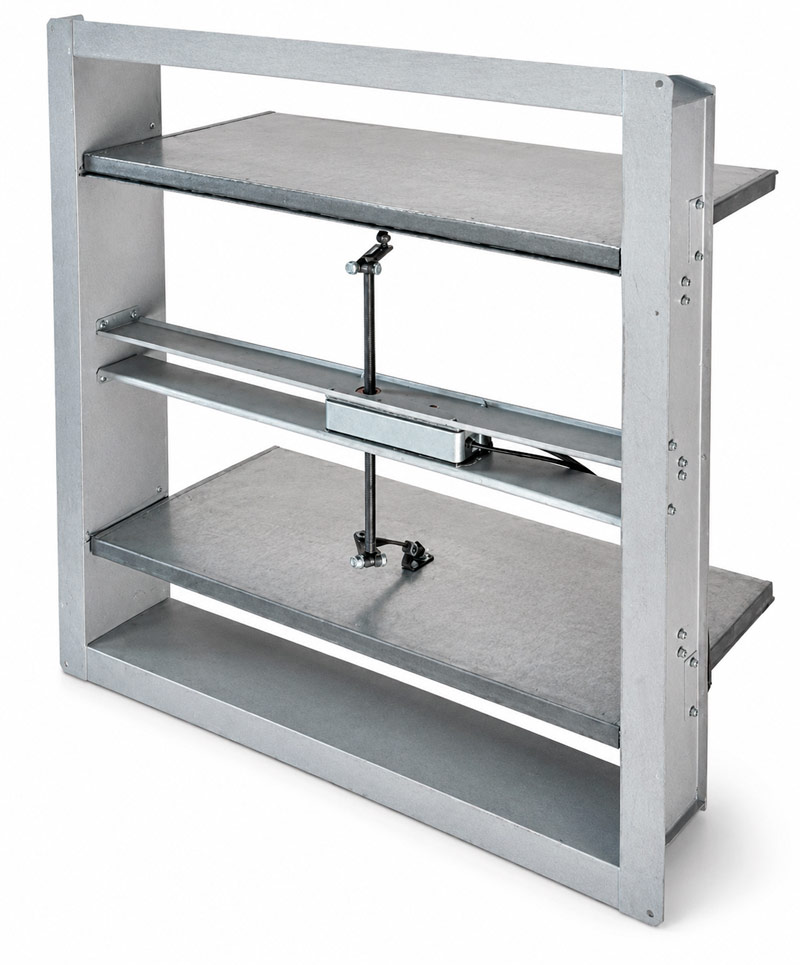

В отличие от «стеновых» клапанов КЛАД-2 и КЛАД-3 клапаны КЛОП-3 «стенового» типа имеют две теплоизолированные заслонки, вылет которых в открытом положении значительно меньше, чем у перечисленных клапанов с одной заслонкой.

Морозостойкое исполнение «МС»

Клапаны КЛОП-3-МС «морозостойкого» исполнения «МС» могут устанавливаться в соответствии с п. 8.8 СП 7.13130.2013 в проемах наружных стен зданий для компенсирующего притока воздуха в помещения с вытяжной противодымной вентиляцией.
Фланец клапанов крепится к стене со стороны помещения, а поверхность корпуса в проеме покрывается тепловой изоляцией для исключения возможности образования конденсата. Снаружи клапаны должны быть защищены от прямого воздействия солнечного излучения и атмосферных осадков, что может быть достигнуто, например, применением решеток РКДМ с пониженным сопротивлением.
При установке решеток необходимо учитывать толщину наружной стены здания и вылет заслонок за корпус клапана наружу здания.

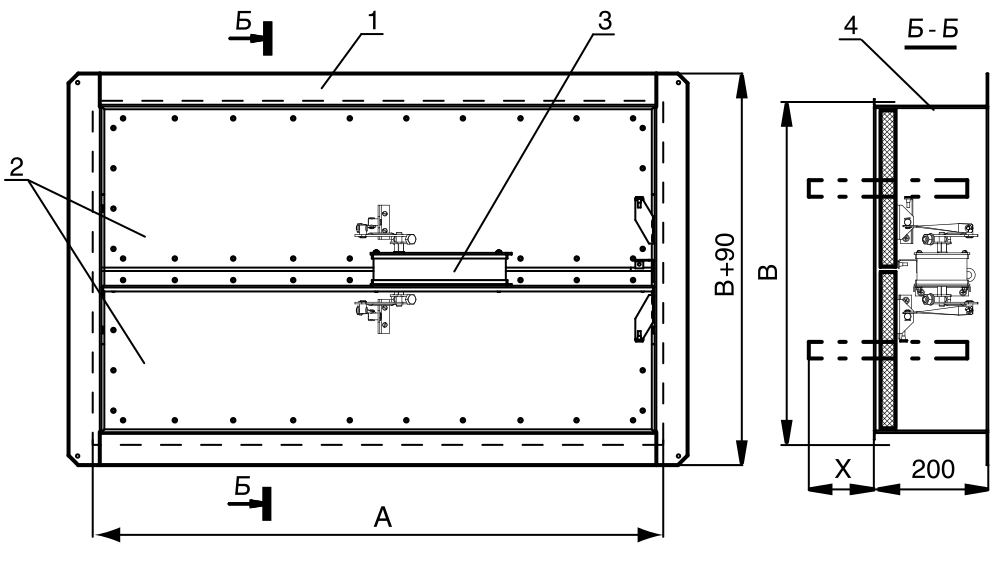

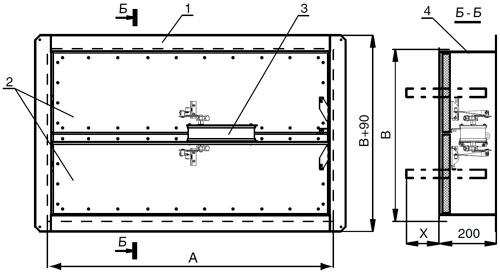

Схема конструкции стеновых клапанов КЛОП-3-С

А, В – установочные размеры клапана (габаритные размеры корпуса клапана, устанавливаемого в проем строительной конструкции или воздуховода), мм, А ≥ В

Площадь проходного сечения «стеновых» клапанов КЛОП-3 рассчитывается следующей формуле:
F_кл = (A − 26)(B − 86)/10⁶, м²

Площадь входного сечения «стеновых» клапанов КЛОП-3, используемая для определения объемного расхода воздуха через открытый клапан при приемо-сдаточных испытаниях систем дымоудаления, рассчитывается по следующей формуле:
F_вх = (A − 26)(B − 26)/10⁶, м²

Схема конструкции стеновых клапанов КЛОП-3 в кассетном исполнении

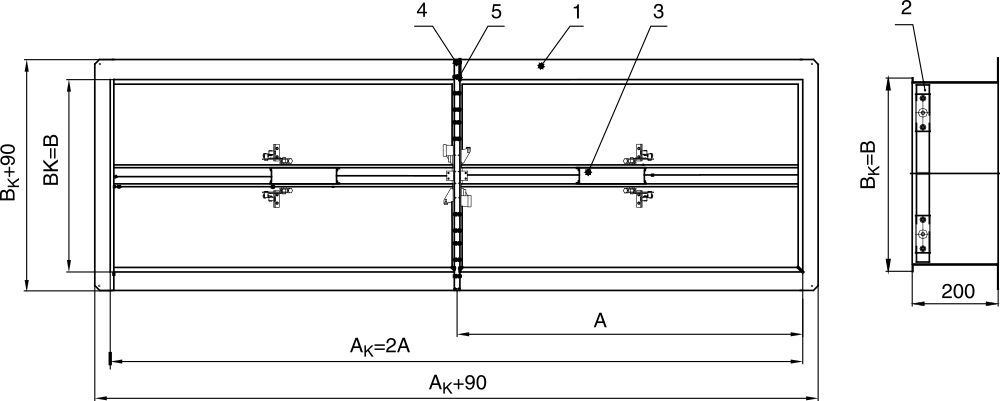

Исполнение А

F_к = (A_к − 52)(B_к − 86)/10⁶, м²

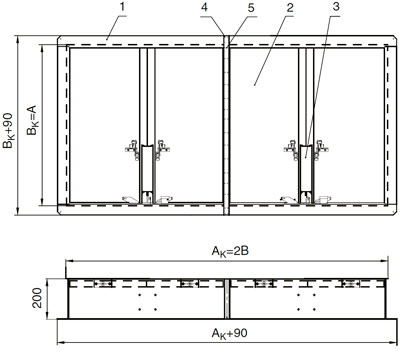

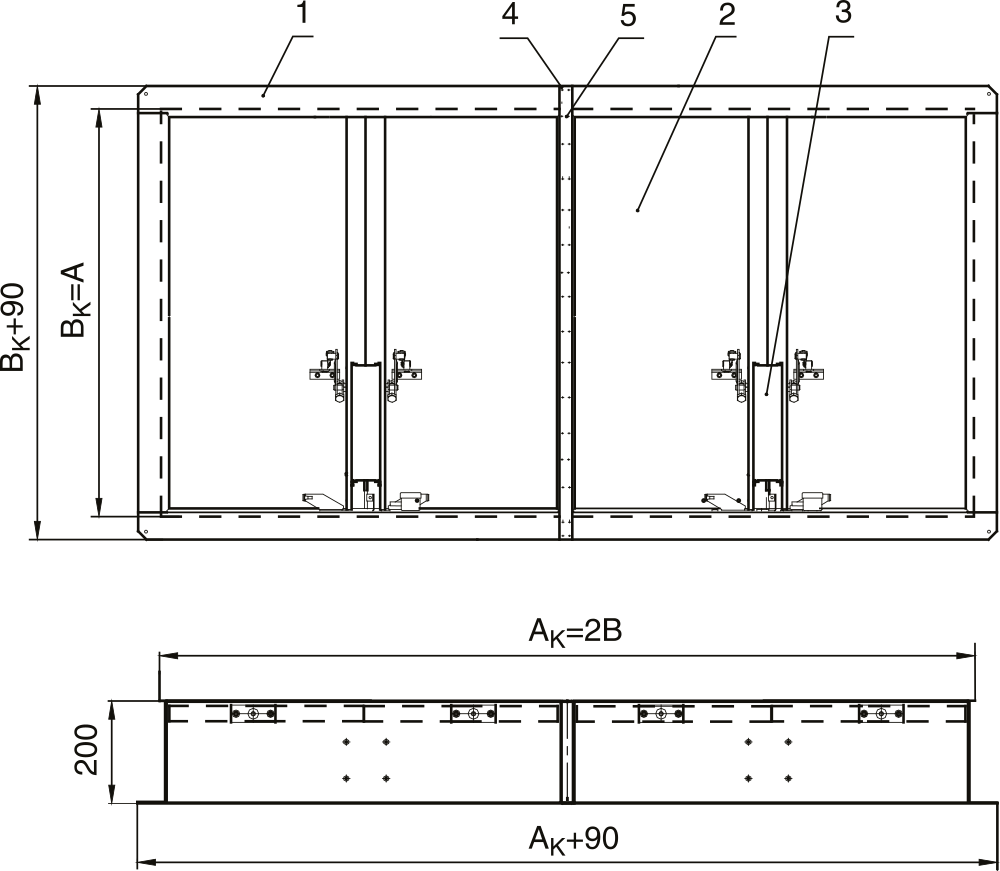

Исполнение Б

F_к = (A_к − 172)(B_к − 26)/10⁶, м²

F_к – площадь проходного сечения кассеты, м²;
A_к, B_к – установочные размеры кассеты, мм

Коэффициенты местного сопротивления

Значения коэффициентов местного сопротивления на входе в сеть дымоудаления через «стеновой» клапан КЛОП-3

Боковой вход в воздуховод (шахту) через клапан без декоративной решетки

ζ_кл = 1,65

Боковой вход в воздуховод (шахту) через клапан с декоративной решеткой РКДМ

ζ_кл+реш = 3,90

Торцевой вход в воздуховод через клапан без декоративной решетки

ζ_кл = 1,20

Торцевой вход в воздуховод через клапан с декоративной решеткой РКДМ

ζ_кл+реш = 3,65

ζ_кл, ζ_кл+реш — коэффициенты местного сопротивления клапана и клапана с решеткой, отнесенные к скорости в проходном сечении клапана Vкл (значения коэффициентов получены при испытаниях клапанов на собственном аэродинамическом стенде с использованием ГОСТ 12.3.018-79 «Системы вентиляционные. Методы аэродинамических испытаний);

F_кл – площадь проходного сечения клапана, м²;
F_в – площадь внутреннего сечения воздуховода (шахты), м².

При торцевом выходе воздуха через клапан КЛОП-3 табличные значения ζ_кл и ζ_кл+реш следует умножать на коэффициент 1,35.
