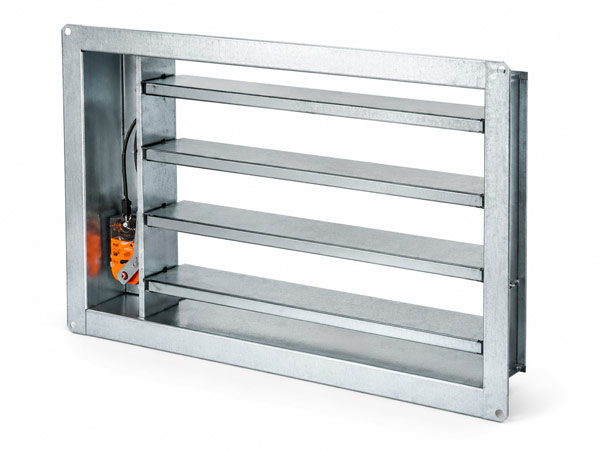

Стеновые клапаны КЛОП-3-ЛС

Стеновые клапаны КЛОП-3 без вылета заслонок за их корпус (исп. «ЛС») предназначены для применения в системах приточно-вытяжной противодымной вентиляции в качестве противопожарных нормально закрытых клапанов в соответ ствии с требованиями п. п. 7.11«в», 7.17«д» и 8.8 СП 7.13130.2013, а также в системах вытяжной противодымной вентиляции в качестве дымовых клапанов согласно п. 7.11«в».

Клапаны могут устанавливаться в соответствии с п. 8.8 СП 7.13130.2013 в проемах наружных стен зданий для компенсирующего притока воздуха в отапливаемые помещения с вытяжной противодымной вентиляцией.

Такой вариант установки клапанов рекомендуется для районов с температурой воздуха наиболее холодной пятидневки не ниже -35° С по СП 131.13330.2012.

Фланец клапанов крепится к стене со стороны помещения, а поверхность корпуса в проеме покрывается тепловой изоляцией для исключения возможности образования конденсата.

Снаружи клапаны должны быть защищены от прямого воздействия солнечного излучения и атмосферных осадков, что может быть достигнуто, например, применением решеток РКДМ с пониженным сопротивлением.

Отличительной особенностью клапанов КЛОП-3 исполнения «ЛС» является отсутствие вылета заслонок за корпус клапана, длина которого составляет 160 мм.

Эти клапаны предназначены для применения в случаях, когда выдвигается обязательное требование о недопустимости вылета заслонок за пределы строительной конструкции с противоположной от фланца клапана стороны, например, при установке клапана в стенке лифтовой шахты.

Выполнение данного требования обеспечивается при толщине строительной конструкции не менее 160 мм.

Клапаны выпускаются с реверсивным электроприводом Belimo типа BLE.

Корпус клапанов изготавливается из оцинкованной стали.

Заслонки клапанов заполнены термоизоляцией.

Количество заслонок в клапане зависит от его размеров.

Клапаны работоспособны в любой пространственной ориентации.

Схема конструкции

1 – корпус клапана; 2 – теплоизолированные заслонки; 3 – привод BELIMO; 4 – соединительная коробка с клеммной колодкой
А, В – установочные размеры клапана (размеры части клапана, устанавливаемой в проем строительной конструкции или воздуховода), мм, А ≥ В

Масса, кг, клапанов КЛОП-3 исполнения «ЛС»

B/A	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
250	6,50	6,90	7,50	8,00	8,50	9,00	9,50	10,00	10,50	11,00	11,50	12,00	12,50	13,00	13,50	14,00	14,50	15,00	15,50	16,00	16,50	17,00	17,50	18,00	18,50
300	6,90	7,50	8,10	8,70	9,30	9,90	10,50	11,10	11,70	12,30	12,90	13,50	14,10	14,70	15,30	15,90	16,50	17,10	17,70	18,30	18,90	19,50	20,10	20,70	21,30
350		8,10	8,70	9,30	9,90	10,50	11,10	11,70	12,30	12,90	13,50	14,10	14,70	15,30	15,90	16,50	17,10	17,70	18,30	18,90	19,50	20,10	20,70	21,30	21,90
400			9,30	9,97	10,63	11,30	11,97	12,63	13,30	13,97	14,63	15,30	15,97	16,63	17,30	17,97	18,63	19,30	19,97	20,63	21,30	21,97	22,63	23,30	23,97
450				10,62	11,37	12,10	12,83	13,57	14,30	15,03	15,77	16,50	17,23	17,97	18,70	19,43	20,17	20,90	21,63	22,37	23,10	23,83	24,57	25,30	26,03
500					12,10	12,90	13,70	14,50	15,30	16,10	16,90	17,70	18,50	19,30	20,10	20,90	21,70	22,50	23,30	24,10	24,90	25,70	26,50	27,30	28,10
550						13,70	14,57	15,43	16,30	17,17	18,03	18,90	19,77	20,63	21,50	22,37	23,23	24,10	24,97	25,83	26,70	27,57	28,43	29,30
600							15,43	16,37	17,30	18,23	19,17	20,10	21,03	21,97	23,00	24,50	25,00	25,50	26,00	26,50	27,00	28,50	30,00
650								17,30	18,30	19,30	20,30	21,30	22,30	23,30	24,30	25,30	26,30	27,30	28,30	29,30	30,30	31,30
700									19,30	20,37	21,43	22,50	23,57	24,63	25,10	26,10	27,60	29,10	30,60	32,10	33,60
750										23,00	23,50	24,00	24,50	25,00	25,30	26,30	27,80	29,80	30,80	32,50
800											24,00	24,50	25,00	25,50	26,00	26,50	28,00	29,50	31,00
850												25,00	25,50	26,00	26,50	27,00	28,40	29,40
900													26,00	26,50	27,00	27,50	29,00
950														27,00	27,50	28,00
1000															28,00

Типоразмерный ряд и площадь проходного сечения, м2

B/A	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
250	0,020	0,029	0,037	0,045	0,053	0,061	0,070	0,078	0,086	0,094	0,102	0,111	0,119	0,127	0,135	0,143	0,152	0,160	0,168	0,176	0,184	0,193	0,201	0,209	0,217
300	0,027	0,037	0,048	0,059	0,069	0,080	0,091	0,101	0,112	0,123	0,134	0,144	0,155	0,166	0,176	0,187	0,198	0,208	0,219	0,230	0,241	0,251	0,262	0,273	0,283
350		0,041	0,052	0,064	0,076	0,088	0,099	0,111	0,123	0,134	0,146	0,158	0,169	0,181	0,193	0,205	0,216	0,228	0,240	0,251	0,263	0,275	0,286	0,298	0,310
400			0,064	0,078	0,092	0,106	0,120	0,135	0,149	0,163	0,177	0,191	0,206	0,220	0,234	0,248	0,262	0,277	0,291	0,305	0,319	0,333	0,348	0,362	0,376
450				0,092	0,108	0,125	0,142	0,158	0,175	0,192	0,208	0,225	0,242	0,259	0,275	0,292	0,309	0,325	0,342	0,359	0,375	0,392	0,409	0,426	0,442
500					0,115	0,132	0,150	0,168	0,185	0,203	0,221	0,239	0,256	0,274	0,292	0,309	0,327	0,345	0,362	0,380	0,398	0,416	0,433	0,451	0,469
550						0,151	0,171	0,191	0,212	0,232	0,252	0,272	0,292	0,313	0,333	0,353	0,373	0,393	0,414	0,434	0,454	0,474	0,494	0,515
600							0,192	0,215	0,238	0,261	0,283	0,306	0,329	0,351	0,374	0,397	0,419	0,442	0,465	0,488	0,510	0,533	0,556
650								0,225	0,248	0,272	0,296	0,319	0,343	0,367	0,391	0,414	0,438	0,462	0,485	0,509	0,533	0,556
700									0,275	0,301	0,327	0,353	0,379	0,406	0,432	0,458	0,484	0,510	0,537	0,563	0,589
750										0,329	0,358	0,387	0,416	0,444	0,473	0,502	0,530	0,559	0,588	0,616
800											0,371	0,400	0,430	0,460	0,489	0,519	0,549	0,579	0,608
850												0,434	0,466	0,498	0,531	0,563	0,595	0,627
900													0,502	0,537	0,572	0,607	0,641
950														0,553	0,588	0,624
1000															0,630

Пример заказа

КЛОП-3(120)-НЗ-ЛС-500х400-МВЕ(220)-ВН-В-К

клапан КЛОП-3, противопожарный нормально закрытый, «стенового» типа исполнения «ЛС», с установочными размерами 500х400 мм, с реверсивным приводом BELIMO на 220 В, расположенным внутри клапана, для установки в вертикальной плоскости, с соединительной коробкой и клеммной колодкой.
