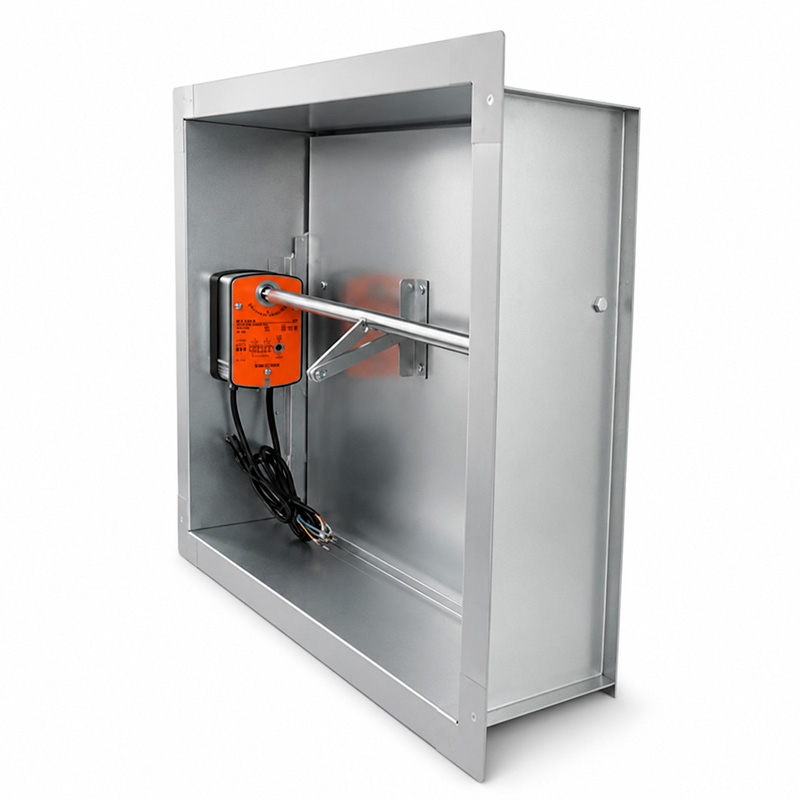

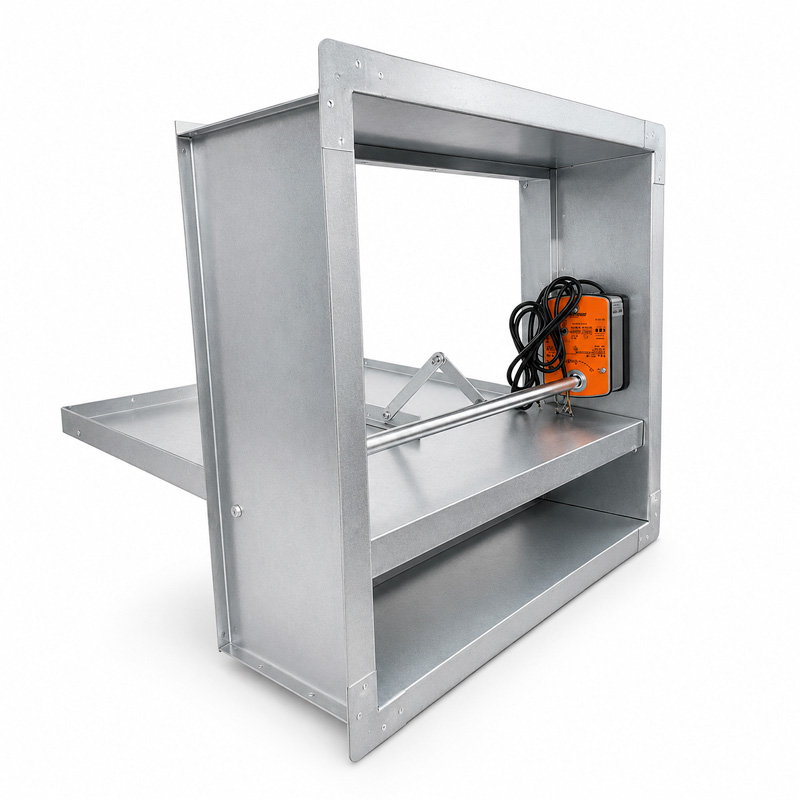

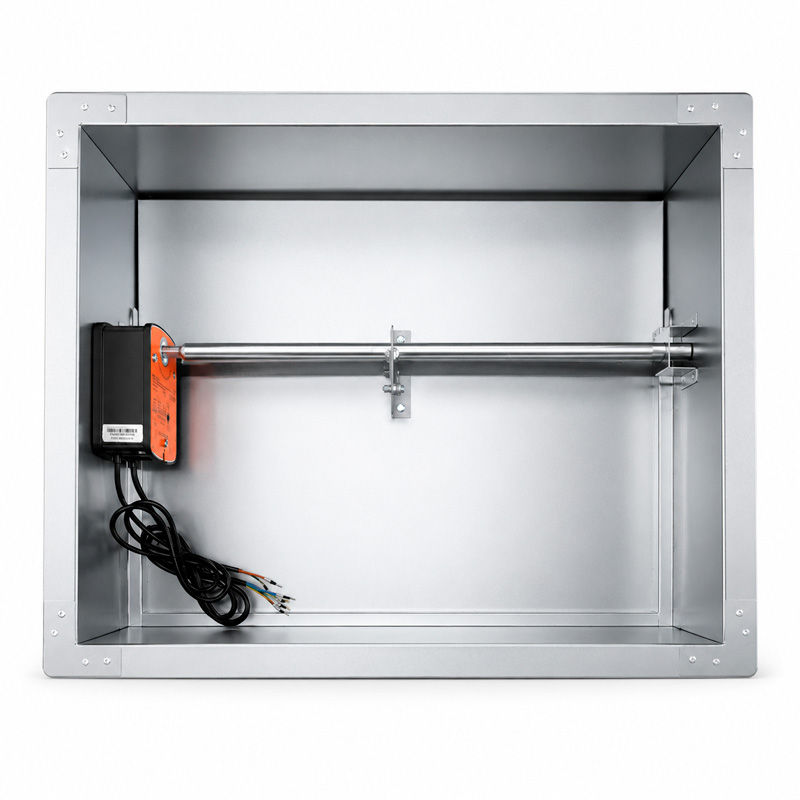

Клапан противопожарный КПФ-А
КПФ-А EI 120 — противопожарный клапан нормально закрытого типа для систем вентиляции и кондиционирования зданий и сооружений. Клапан применяется для блокирования распространения пожара по воздуховодам, коллекторам и шахтам, а также для противопожарной защиты проёмов в ограждающих строительных конструкциях.
Клапан может применяться в составе приточно-вытяжной противодымной вентиляции для открытия технологических проёмов во время пожара. В исходном положении створка закрыта. После поступления команды от системы пожарной сигнализации или системы дистанционного управления привод переводит её в рабочее открытое положение.
КПФ-А выпускается в канальном и стеновом исполнениях. Для перекрытия проёмов большой площади несколько клапанов могут объединяться в кассеты. Срабатывание клапана не зависит от пространственной ориентации плоскости его установки.
Принцип работы
В исходном положении створка нормально закрытого клапана закрыта. Механизм привода удерживает её в этом положении до поступления команды от системы пожарной сигнализации или системы дистанционного управления. После срабатывания исполнительного механизма створка переходит в рабочее открытое положение.
При комплектации электромагнитным приводом перевод створки в исходное закрытое положение выполняется вручную при отключённом электропитании. Открытие клапана производится кратковременной подачей напряжения на силовые контакты электромагнитного привода.
При комплектации реверсивным электромеханическим приводом створка переводится в закрытое положение подачей питания на привод либо вручную с помощью специального ключа. Перевод створки в рабочее открытое положение осуществляется при подаче электропитания на привод.
Важно! При срабатывании электромагнитного привода напряжение должно быть снято не позднее чем через 5 секунд после подачи.
Технические характеристики
| Параметр | Значение |
|---|---|
| Функциональное назначение | нормально закрытый клапан |
| Предел огнестойкости | EI 120 |
| Типоразмерный ряд | А от 150 до 1200 мм; В от 150 до 1200 мм |
| Глубина корпуса канального клапана, тип 1 | 230 мм |
| Глубина корпуса стенового клапана, тип 2 | 200 мм |
| Удельное сопротивление дымогазопроницанию в закрытом положении, м³/кг, не менее | 1,6·10³ |
| Время поворота створки в открытое положение с электромагнитным приводом, с, не более | 2 |
| Время поворота створки в открытое положение с электромеханическим приводом, с, не более | 60 |
| Номинальное напряжение питания постоянного тока | 24 или 220 В |
| Номинальное напряжение питания переменного тока частотой 50 Гц | 220 В |
| Напряжение питания концевых выключателей цепей контроля положения створки | 24 или 220 В |
| Климатическое исполнение | У3; морозостойкое исполнение УХЛ2 |
Обратите внимание! Фактическое время поворота створки определяется техническими характеристиками установленного механизма привода.
Варианты исполнения
Канальный клапан (тип 1) предназначен для установки в системе воздуховодов и имеет два присоединительных фланца.
Стеновой клапан (тип 2) устанавливается в проёме строительной конструкции и имеет один присоединительный фланец.
| Конструктивный тип | Присоединение | Размеры клапана | Глубина корпуса | Размещение привода |
|---|---|---|---|---|
| Канальный, тип 1 | два присоединительных фланца | А × В — размеры внутреннего сечения клапана | 230 мм | снаружи или внутри корпуса |
| Стеновой, тип 2 | один присоединительный фланец | А × В — установочные размеры; внутреннее сечение (А − 35) × (В − 20) мм | 200 мм | снаружи или внутри корпуса |
Типоразмерный ряд клапанов по ширине А и высоте В составляет от 150 до 1200 мм. Основной шаг размеров — 50 мм. По индивидуальному заказу возможно изготовление промежуточных размеров. Возможность изготовления клапанов, размеры которых превышают приведённый типоразмерный ряд, согласовывается отдельно.
Условия эксплуатации
Основное климатическое исполнение клапана — У3 по ГОСТ 15150-69. Для эксплуатации в условиях пониженных температур предусмотрено морозостойкое исполнение УХЛ2 по ГОСТ 15150-69.
Важно! Клапан не предназначен для установки в помещениях категорий А и Б по пожаровзрывоопасности. Условия применения, конструктивное исполнение и комплектация определяются проектом с учётом действующих нормативных требований.
