Противопожарные клапаны КОМ-ДД

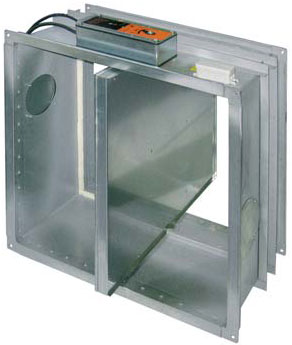

Противопожарный клапан КОМ-ДД

Противопожарные клапаны двойного действия КОМ-ДД предназначены для установки в системах основной общеобменной  вентиляции, используемых для удаления газов и дыма после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Клапаны могут использоваться также в качестве противопожарных нормально открытых (огнезадерживающих) клапанов в приточных и вытяжных системах вентиляции указанных помещений с целью блокирования распространения пожара и продуктов горения в местах пересечения воздуховодами ограждений защищаемых помещений.
Применение клапанов осуществляется в соответствии с нормативными требованиями.

Предел огнестойкости клапана КОМ-ДД:

в режиме клапана двойного действия – EI 15;
в режиме нормально открытого (огнезадерживающего) клапана при расположении привода со стороны, противоположной тепловому воздействию - EI 15.



Предел огнестойкости клапанов EI 15 соответствует требованиям п. 7.12 СП 7.13130.2009, предъявляемым к противопожарным клапанам систем вентиляции помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения.

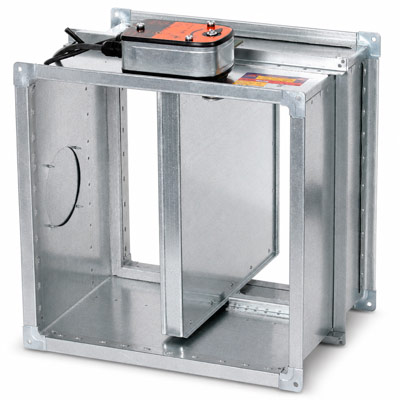

Клапаны выпускаются «канального» типа прямоугольного сечения с двумя присоединительными фланцами. Привод клапанов устанавливается снаружи корпуса. Корпус клапанов изготавливается из оцинкованной стали.

Клапаны двойного действия КОМ-ДД изготавливаются с реверсивными приводами BELIMO типа BLE или BE (для клапанов больших размеров). На клапанах могут быть установлены электромеханические приводы BELIMO с возвратной пружиной типа BLF или BF без терморазмыкающего устройства (ТРУ) (применение электромеханических приводов на противопожарных клапанах двойного действия противоречит п. 7.18 СП 7.13130.2009).

Нормально открытые (НО) клапаны КОМ-ДД изготавливаются с электромеханическими приводами BELIMO с возвратной пружиной типа BLF или BF с ТРУ на 72°С.

Клапаны КОМ-ДД работоспособны в любой пространственной ориентации.
При проектировании и установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и смотровым люкам в его корпусе.

Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°C до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Структура обозначения клапанов КОМ-ДД при заказе и в документации

КОМ-ДД - (15) - ...x... - ... - ... - ...
                                      Наименование клапана

    Предел огнестойкости, мин

    Размеры внутреннего сечение клапана, АхВ, мм

    Условное обозначение привода заслонки:

          MBE(220) или MBE(24) – реверсивный BELIMO типа BEN, BEE или BE;
MB(220) или MB(24) – электромеханический BELIMO с возвратной пружиной типа BFN или BF без ТРУ.
(в скобках – напряжение питания привода, В)
        Наличие соединительной коробки с клеммной колодкой:

      К - Да
Н - Нет

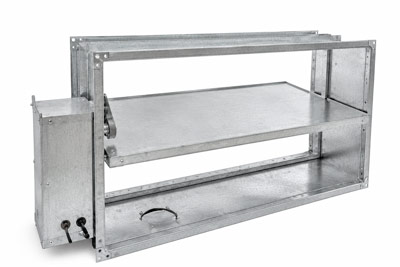

    А – «антивандальное» исполнение

  (для клапанов с «защитой» приводов BELIMO от несанкционированного демонтажа
