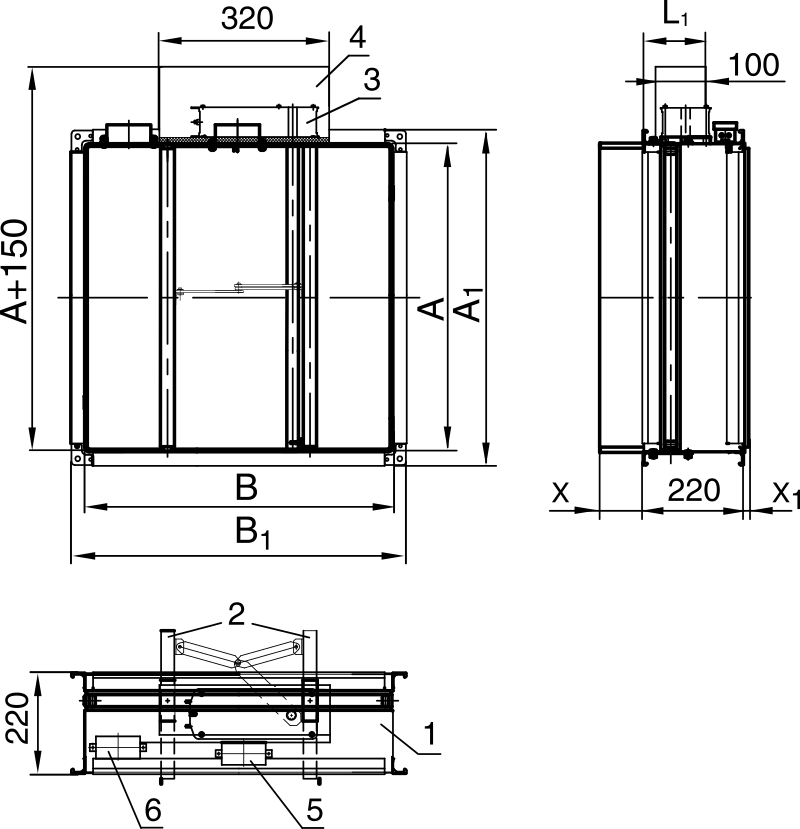

Схема конструкции КЛОП-3 (канальное исполнение)

В зависимости от размеров, клапаны КЛОП‑3 «канального» типа изготавливаются с одной или с двумя заслонками. Противопожарные НЗ клапаны выпускаются с реверсивными электроприводами.

Клапаны изготавливаются из оцинкованной* стали. В зависимости от размеров клапаны имеют одну или две заслонки.
Одна заслонка устанавливается в клапанах с размером В от 150 до 350 мм, две заслонки – в клапанах с размером В от 400 до 1000 мм.

Отличительными особенностями «канальных» клапанов КЛОП-3 от клапанов КЛОП-2 являются:
— укороченная длина корпуса клапана (220 мм);
— наличие двух заслонок у клапанов больших размеров (В≥400 мм);
— уменьшенный вылет заслонок у двухстворчатых клапанов.

с электроприводом

L₁= 150 мм

На клапанах прямоугольного сечения привод устанавливается на меньшей стороне B.
L₁ — расстояние от фланца до края защитного кожуха
A, B — размеры внутреннего сечения «канального» клапана (A ≥ B), мм

При A<600 мм используется шина №20 (A₁=A+40 мм, B₁=B+40 мм).
При A≥600 мм используется шина №30 (A₁=A+60 мм, B₁=B+60 мм).
Смотровые люки в корпусах клапанов отсутствуют.

Площадь проходного сечения открытых «канальных» клапанов КЛОП-3 определяется по следующим формулам:
для клапанов с одной заслонкой — F_кл = (A − 9)(B − 36)/10⁶, м²
для клапанов с двумя заслонками — F_кл = (A − 9)(B − 63)/10⁶, м²

Схема кассет из канальных клапанов КЛОП-3

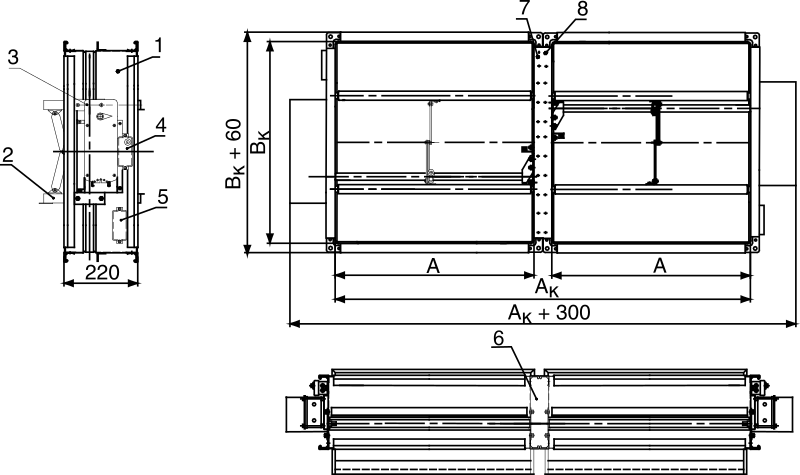

Исполнение А

F_к = (A_к − 78)(B_к − 69)/10⁶, м²
A_к = 2A + 60, мм
B_к = B

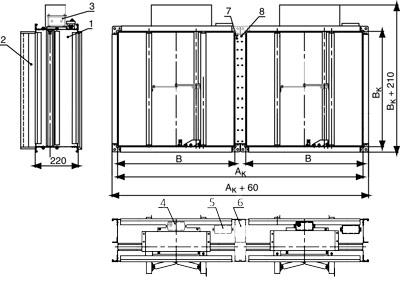

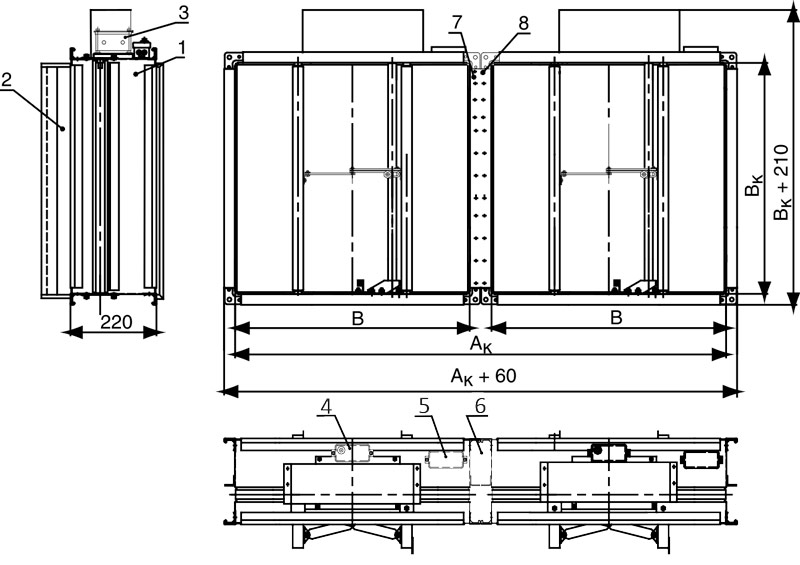

Исполнение Б

F_к = (A_к − 198)(B_к − 9)/10⁶, м²
A_к = 2B + 60, мм
B_к = A

A_к, B_к – размеры внутреннего сечения кассеты (воздуховода), мм
F_к – площадь проходного сечения кассеты, м²

* — По специальному заказу клапаны могут быть изготовлены из нержавеющей стали марки 12Х18Н10Т или её аналога (исп. «Нерж. сталь»).
