Десять типоразмеров в двухрядном и трёхрядном исполнении.
Корпус изготовлен из оцинкованного стального листа.
Теплообменная поверхность выполнена из алюминиевых пластин и медных трубок диаметром 9,52 мм.
Максимальное рабочее давление теплоносителя — 1,5 МПа, температура — 170 °C.
В качестве теплоносителя применяется вода или незамерзающие смеси.
Нагреватели устанавливаются в положении, позволяющем выполнить обезвоздушивание теплообменника и слив воды.

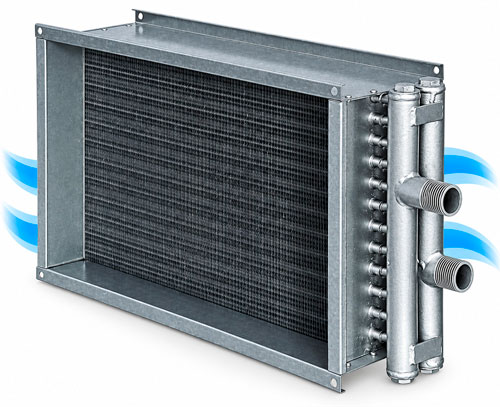

Водяные нагреватели WH предназначены для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха с прямоугольными каналами.
Технические характеристики
Размеры и масса
Нагреватель
А, мм
Б, мм
В, мм
Г, мм
Д, мм
Е, мм
Ж, мм
И, мм
К, мм
Масса, кг
Заправочный объём, л
WH 30-15/2
300
150
320
170
340
190
9
150
432
4,1
0,6
WH 30-15/3
300
150
320
170
340
190
9
150
432
5,6
0,75
WH 40-20/2
400
200
420
220
440
240
9
150
532
5,6
0,9
WH 40-20/3
400
200
420
220
440
240
9
150
532
7,1
1,1
WH 50-25/2
500
250
520
270
540
290
9
150
632
6,6
1,2
WH 50-25/3
500
250
520
270
540
290
9
150
632
8,6
1,6
WH 50-30/2
500
300
520
320
540
340
9
150
632
7,1
1,5
WH 50-30/3
500
300
520
320
540
340
9
150
632
10,1
1,9
WH 60-30/2
600
300
620
320
640
340
9
150
732
8,1
1,6
WH 60-30/3
600
300
620
320
640
340
9
150
732
11,6
2,1
WH 60-35/2
600
350
620
370
640
390
9
150
732
8,8
1,9
WH 60-35/3
600
350
620
370
640
390
9
150
732
13,1
2,4
WH 70-40/2
700
400
720
420
740
440
9
150
832
10,6
2,3
WH 70-40/3
700
400
720
420
740
440
9
150
832
14,6
3,0
WH 80-50/2
800
500
820
520
840
540
9
150
932
13,5
3,1
WH 80-50/3
800
500
820
520
840
540
9
150
932
16,1
4,1
WH 90-50/2
900
500
930
530
960
560
11
150
1042
16,4
3,4
WH 90-50/3
900
500
930
530
960
560
11
150
1042
17,6
4,5
WH 100-50/2
1000
500
1030
530
1060
560
11
150
1142
18,5
3,6
WH 100-50/3
1000
500
1030
530
1060
560
11
150
1142
19,8
5,1
Характеристики двухрядных нагревателей
Нагреватель
Расход воздуха, м³/ч
Теплопроизводительность, кВт
Расход воды, м³/ч
Гидравлическое сопротивление, кПа
WH 40-20/2
400
7,47
0,26
0,69
WH 40-20/2
1000
13,98
0,49
2,26
WH 50-25/2
600
11,57
0,41
1,43
WH 50-25/2
1600
22,69
0,8
5,13
WH 50-30/2
800
14,97
0,52
0,98
WH 50-30/2
1900
26,9
0,95
2,92
WH 60-30/2
1000
18,79
0,66
1,65
WH 60-30/2
2300
33,13
1,16
4,71
WH 60-35/2
1200
22,34
0,78
1,86
WH 60-35/2
2700
38,73
1,36
5,2
WH 70-40/2
2000
35,24
1,24
4,03
WH 70-40/2
3600
52,23
1,83
8,42
WH 80-50/2
2500
46,17
1,62
3,91
WH 80-50/2
5100
74,78
2,62
9,52
WH 90-50/2
2800
52,12
1,83
5,26
WH 90-50/2
5700
84,4
2,96
12,82
WH 100-50/2
3200
59,4
2,08
7,18
WH 100-50/2
6300
94,03
3,3
16,75
Характеристики трёхрядных нагревателей
Нагреватель
Расход воздуха, м³/ч
Теплопроизводительность, кВт
Расход воды, м³/ч
Гидравлическое сопротивление, кПа
WH 40-20/3
400
11,12
0,39
1,79
WH 40-20/3
1000
22,59
0,79
6,81
WH 50-25/3
600
16,97
0,6
3,5
WH 50-25/3
1600
36,33
1,27
14,82
WH 50-30/3
800
22,17
0,78
2,67
WH 50-30/3
1900
43,18
1,51
9,19
WH 60-30/3
1000
27,73
0,97
4,5
WH 60-30/3
2300
52,66
1,85
14,75
WH 60-35/3
1200
33,07
1,16
5,03
WH 60-35/3
2700
61,62
2,16
16
WH 70-40/3
2000
52,98
1,86
11,07
WH 70-40/3
3600
82,66
2,9
25,42
WH 80-50/3
2500
68,3
2,4
10,91
WH 80-50/3
5100
117,83
4,13
29,88
WH 90-50/3
2800
76,83
2,69
14,69
WH 90-50/3
5700
132,5
4,65
40,18
WH 100-50/3
3200
86,46
3,03
8,27
WH 100-50/3
6300
144,93
5,08
21,72
Для двухрядных нагревателей характеристики приведены при температуре наружного воздуха −30 °C и температурном перепаде воды 95/70 °C; для трёхрядных — при −40 °C и 95/70 °C.
Гидравлические характеристики двухрядных нагревателей
Гидравлические характеристики трёхрядных нагревателей
Аэродинамические характеристики двухрядных нагревателей
Аэродинамические характеристики трёхрядных нагревателей
