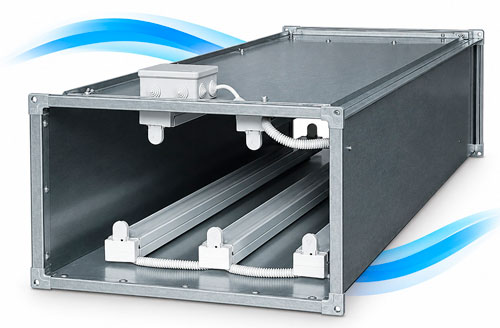

Бактерицидные секции LB

Бактерицидные секции LB
  • Девять типоразмеров, каждый в четырёх исполнениях с различным числом ламп и бактерицидным потоком.
  • Корпус изготовлен из оцинкованного стального листа.
  • Применяются газоразрядные ртутные бактерицидные лампы низкого давления мощностью 36 и 75 Вт с питанием 230 В.
  • По заказу устанавливается световая индикация работы ламп.
  • Цифровой четырёхразрядный счётчик учитывает наработку и сигнализирует о необходимости замены ламп.
  • Бактерицидные секции устанавливаются в любом положении.

Бактерицидные секции LB предназначены для обеззараживания воздуха ультрафиолетовым излучением в системах вентиляции и кондиционирования воздуха медицинских, детских, спортивных и других помещений.

Технические характеристики

Параметры бактерицидных секций

Секция А, мм Б, мм В, мм Г, мм Д, мм Е, мм Ж, мм Масса с лампами 36 Вт, кг Масса с лампами 75 Вт, кг Макс. расход воздуха, м³/ч Потребляемая мощность, кВт Лампы 36 Вт, шт. Лампы 75 Вт, шт.
LB 40-20/143 400 200 420 220 440 280 9 — 42,0 1700 0,68 — 9
LB 40-20/95 400 200 420 220 440 280 9 — 33,5 1700 0,45 — 6
LB 40-20/63 400 200 420 220 440 280 9 36,0 27,4 1700 0,30 7 4
LB 40-20/32 400 200 420 220 440 280 9 27,0 21,3 1700 0,15 4 2
LB 50-25/159 500 250 520 270 540 330 9 — 48,5 2700 0,75 — 10
LB 50-25/111 500 250 520 270 540 330 9 — 40,5 2700 0,53 — 7
LB 50-25/63 500 250 520 270 540 330 9 40,0 31,5 2700 0,30 7 4
LB 50-25/32 500 250 520 270 540 330 9 32,0 25,4 2700 0,15 4 2
LB 50-30/174 500 300 520 320 540 380 9 — 51,5 3200 0,83 — 11
LB 50-30/111 500 300 520 320 540 380 9 — 41,5 3200 0,53 — 7
LB 50-30/79 500 300 520 320 540 380 9 48,0 36,2 3200 0,38 9 5
LB 50-30/47 500 300 520 320 540 380 9 39,0 30,1 3200 0,22 6 3
LB 60-30/190 600 300 620 320 640 380 9 — 57,7 3800 0,90 — 12
LB 60-30/127 600 300 620 320 640 380 9 — 47,0 3800 0,60 — 8
LB 60-30/79 600 300 620 320 640 380 9 51,0 38,8 3800 0,38 9 5
LB 60-30/47 600 300 620 320 640 380 9 42,0 32,7 3800 0,22 6 3
LB 60-35/222 600 350 620 370 640 430 9 — 65,0 4500 1,05 — 14
LB 60-35/143 600 350 620 370 640 430 9 — 52,4 4500 0,68 — 9
LB 60-35/95 600 350 620 370 640 430 9 60,0 45,3 4500 0,45 11 6
LB 60-35/63 600 350 620 370 640 430 9 48,0 39,2 4500 0,30 7 4
LB 70-40/270 700 400 720 420 740 480 9 — 91,5 6000 1,28 — 17
LB 70-40/174 700 400 720 420 740 480 9 — 75,3 6000 0,83 — 11
LB 70-40/111 700 400 720 420 740 480 9 79,0 64,5 6000 0,53 12 7
LB 70-40/63 700 400 720 420 740 480 9 64,0 55,4 6000 0,30 7 4
LB 80-50/302 800 500 820 520 840 580 9 — 103,5 8600 1,43 — 19
LB 80-50/206 800 500 820 520 840 580 9 — 88,0 8600 0,98 — 13
LB 80-50/127 800 500 820 520 840 580 9 92,0 74,0 8600 0,60 14 8
LB 80-50/79 800 500 820 520 840 580 9 77,0 64,9 8600 0,38 9 5
LB 90-50/365 900 500 930 530 960 580 11 — 118,5 9700 1,73 — 23
LB 90-50/238 900 500 930 530 960 580 11 — 97,0 9700 1,13 — 15
LB 90-50/159 900 500 930 530 960 580 11 104,0 83,2 9700 0,75 17 10
LB 90-50/95 900 500 930 530 960 580 11 86,0 71,0 9700 0,45 11 6
LB 100-50/397 1000 500 1030 530 1060 580 11 — 127,3 10800 1,88 — 25
LB 100-50/270 1000 500 1030 530 1060 580 11 — 105,7 10800 1,28 — 17
LB 100-50/190 1000 500 1030 530 1060 580 11 119,0 92,2 10800 0,90 21 12
LB 100-50/111 1000 500 1030 530 1060 580 11 92,0 77,0 10800 0,53 12 7

Категории помещений

Категория Типы помещений Объёмная бактерицидная доза Hv, Дж/м³
1 Операционные, предоперационные, родильные, стерильные зоны ЦСО, детские палаты роддомов 385
2 Перевязочные, палаты реанимационных отделений, помещения нестерильных зон ЦСО, бактериологические и вирусологические лаборатории, фармацевтические цеха 256
3 Палаты, кабинеты и другие помещения ЛПУ, не включённые в 1-ю и 2-ю категории 167
4 Детские игровые комнаты, школьные классы, бытовые помещения с большим скоплением людей при длительном пребывании 130
5 Курительные комнаты, общественные туалеты и лестничные площадки помещений ЛПУ 105

Методика подбора

Требуемое количество ламп мощностью 75 Вт рассчитывается по формуле: Nл = Прв × Hv × Кз / (Фбк.л × Кф × 3600), где Прв — расход воздуха, Hv — требуемая объёмная бактерицидная доза, Кз = 1,5, Фбк.л = 26,5 Вт, Кф = 0,9.

Выбирается секция или несколько секций с суммарным числом ламп больше расчётного. Расход воздуха через выбранную секцию не должен превышать максимально допустимый.
