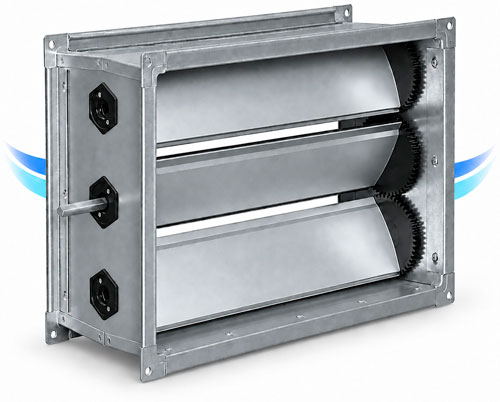

Регулирующие заслонки CHR
- Десять типоразмеров от 300×150 до 1000×500 мм.
- Корпус изготовлен из оцинкованного стального листа, поворотные пластины — из алюминиевого профиля.
- Резиновые уплотнители препятствуют примерзанию пластин и обеспечивают герметичное перекрытие.
- Поликарбонатные шестерни передают крутящий момент между поворотными пластинами.
- Квадратный поворотный шток со стороной 10 мм обеспечивает фиксацию привода.
- Рабочий диапазон температуры проходящего воздуха от −45 до +70 °C.
Регулирующие заслонки CHR применяются в системах вентиляции и кондиционирования воздуха для перекрытия прямоугольного канала и регулирования расхода воздуха.
Технические характеристики
| Заслонка | А, мм | Б, мм | В, мм | Г, мм | Д, мм | Е, мм | Ж, мм | И, мм | Масса без привода, кг |
|---|---|---|---|---|---|---|---|---|---|
| CHR 30-15 | 300 | 150 | 320 | 170 | 340 | 190 | 9 | 178 | 3,8 |
| CHR 40-20 | 400 | 200 | 420 | 220 | 440 | 240 | 9 | 178 | 5,4 |
| CHR 50-25 | 500 | 250 | 520 | 270 | 540 | 290 | 9 | 178 | 6,3 |
| CHR 50-30 | 500 | 300 | 520 | 320 | 540 | 340 | 9 | 178 | 7,3 |
| CHR 60-30 | 600 | 300 | 620 | 320 | 640 | 340 | 9 | 178 | 8,3 |
| CHR 60-35 | 600 | 350 | 620 | 370 | 640 | 390 | 9 | 178 | 9,0 |
| CHR 70-40 | 700 | 400 | 720 | 420 | 740 | 440 | 9 | 178 | 11,2 |
| CHR 80-50 | 800 | 500 | 820 | 520 | 840 | 540 | 9 | 178 | 13,0 |
| CHR 90-50 | 900 | 500 | 930 | 530 | 960 | 560 | 13 | 190 | 15,8 |
| CHR 100-50 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 13 | 190 | 16,9 |
