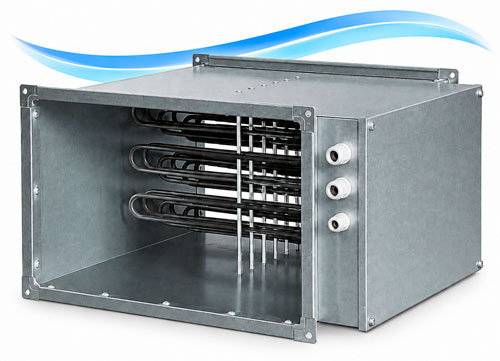

Электрические нагреватели EA
Десять типоразмеров с несколькими мощностными модификациями.
Корпус и коммутационная коробка изготовлены из оцинкованного стального листа.
Трубчатые нагревательные элементы из нержавеющей стали закреплены алюминиевыми распорками.
Нагреватели мощностью 12 кВт и выше имеют две ступени; для 22,5 кВт ступени составляют 7,5 и 15 кВт.
Два термостата защиты корпуса и воздуха срабатывают при температуре 80 °C.
Класс защиты корпуса IP40; скорость потока через нагреватель должна быть не менее 1 м/с.
Электрические нагреватели EA предназначены для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха с прямоугольными каналами.
Технические характеристики
Электрические характеристики
Нагреватель Мощность, кВт Ток, А Напряжение, В Силовой кабель Число силовых кабелей Кабель цепи защиты Номер аэродинамической кривой
EA 30-15/3 3,0 13,1 1~220 ВВГ 3×2,5 1 ПВС 2×0,75 3 EA 30-15/4,5 4,5 19,1 1~220 ВВГ 3×2,5 1 ПВС 2×0,75 3 EA 40-20/6 6,0 9,1 3~380 ВВГ 4×2,5 1 ПВС 2×0,75 3 EA 40-20/12 12,0 18,1 3~380 ВВГ 4×1,5 2 ПВС 2×0,75 5 EA 50-25/7,5 7,5 11,3 3~380 ВВГ 4×2,5 1 ПВС 2×0,75 2 EA 50-25/15 15,0 22,6 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 4 EA 50-25/22,5 22,5 33,9 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 5 EA 50-30/7,5 7,5 11,3 3~380 ВВГ 4×2,5 1 ПВС 2×0,75 2 EA 50-30/15 15,0 22,6 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 4 EA 50-30/22,5 22,5 33,9 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 5 EA 60-30/15 15,0 22,6 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 3 EA 60-30/22,5 22,5 33,9 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 4 EA 60-30/30 30,0 45,1 3~380 ВВГ 4×6 2 ПВС 2×0,75 5 EA 60-35/15 15,0 22,6 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 2 EA 60-35/22,5 22,5 33,9 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 3 EA 60-35/30 30,0 45,1 3~380 ВВГ 4×6 2 ПВС 2×0,75 4 EA 70-40/15 15,0 22,6 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 1 EA 70-40/30 30,0 45,1 3~380 ВВГ 4×6 2 ПВС 2×0,75 2 EA 70-40/45 45,0 67,6 3~380 ВВГ 4×10 2 ПВС 2×0,75 2 EA 70-40/60 60,0 90,1 3~380 ВВГ 4×10 2 ПВС 2×0,75 3 EA 80-50/15 15,0 22,6 3~380 ВВГ 4×2,5 2 ПВС 2×0,75 1 EA 80-50/30 30,0 45,1 3~380 ВВГ 4×6 2 ПВС 2×0,75 1 EA 80-50/45 45,0 67,6 3~380 ВВГ 4×10 2 ПВС 2×0,75 1 EA 80-50/60 60,0 90,1 3~380 ВВГ 4×10 2 ПВС 2×0,75 1 EA 90-50/30 30,0 45,1 3~380 ВВГ 4×6 2 ПВС 2×0,75 1 EA 90-50/45 45,0 67,6 3~380 ВВГ 4×10 2 ПВС 2×0,75 2 EA 90-50/60 60,0 90,1 3~380 ВВГ 4×10 2 ПВС 2×0,75 2 EA 100-50/45 45,0 67,6 3~380 ВВГ 4×10 2 ПВС 2×0,75 2 EA 100-50/60 60,0 90,1 3~380 ВВГ 4×10 2 ПВС 2×0,75 2
Размеры и масса
Нагреватель А, мм Б, мм В, мм Г, мм Д, мм Е, мм Ж, мм И, мм К, мм Масса, кг
EA 30-15/3 300 150 320 170 340 190 410 360 9 7,0 EA 30-15/4,5 300 150 320 170 340 190 410 360 9 7,4 EA 40-20/6 400 200 420 220 440 240 510 390 9 16,0 EA 40-20/12 400 200 420 220 440 240 510 510 9 16,0 EA 50-25/7,5 500 250 520 270 540 290 610 390 9 11,0 EA 50-25/15 500 250 520 270 540 290 610 510 9 15,0 EA 50-25/22,5 500 250 520 270 540 290 610 630 9 19,0 EA 50-30/7,5 500 300 520 320 540 340 610 390 9 11,5 EA 50-30/15 500 300 520 320 540 340 610 510 9 15,7 EA 50-30/22,5 500 300 520 320 540 340 610 630 9 19,8 EA 60-30/15 600 300 620 320 640 340 710 510 9 16,8 EA 60-30/22,5 600 300 620 320 640 340 710 630 9 22,4 EA 60-30/30 600 300 620 320 640 340 710 750 9 26,4 EA 60-35/15 600 350 620 370 640 390 710 510 9 17,5 EA 60-35/22,5 600 350 620 370 640 390 710 630 9 24,6 EA 60-35/30 600 350 620 370 640 390 710 750 9 28,4 EA 70-40/15 700 400 720 420 740 440 812 510 9 26,7 EA 70-40/30 700 400 720 420 740 440 812 510 9 27,1 EA 70-40/45 700 400 720 420 740 440 812 750 9 41,2 EA 70-40/60 700 400 720 420 740 440 830 750 9 41,2 EA 80-50/15 800 500 820 520 840 540 910 510 9 31,1 EA 80-50/30 800 500 820 520 840 540 910 510 9 31,4 EA 80-50/45 800 500 820 520 840 540 930 750 9 45,2 EA 80-50/60 800 500 820 520 840 540 930 750 9 45,2 EA 90-50/30 900 500 930 530 960 560 960 513 11 31,5 EA 90-50/45 900 500 930 530 960 560 960 753 11 49,8 EA 90-50/60 900 500 930 530 960 560 960 753 11 49,8 EA 100-50/45 1000 500 1030 530 1060 560 1060 753 11 51,0 EA 100-50/60 1000 500 1030 530 1060 560 1060 753 11 51,0
Аэродинамические характеристики
Для отображения интерактивного графика необходимо включить JavaScript.
Нагрев воздуха
Для отображения интерактивного графика необходимо включить JavaScript.
