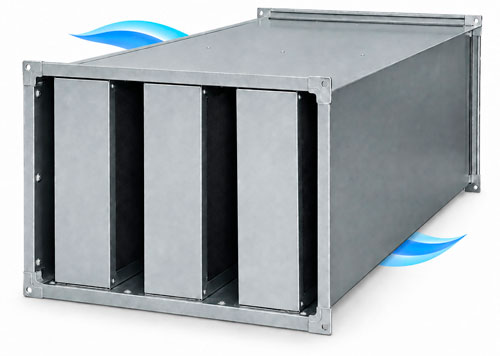

Шумоглушители NK

Десять типоразмеров, каждый в исполнении длиной 600 или 1000 мм.
Корпус изготовлен из оцинкованного стального листа.
Внутри корпуса установлено от двух до пяти шумопоглощающих пластин.
Пластины состоят из негорючей базальтоволокнистой минеральной ваты, обтянутой стеклохолстом.
Рабочий диапазон температуры проходящего воздуха от −40 до +70 °C.
Для достижения максимального шумопоглощения перед шумоглушителем предусматривают прямой участок длиной не менее 1 м.

Пластинчатые шумоглушители NK предназначены для снижения аэродинамического шума, возникающего при работе вентиляторных секций и распространяющегося по воздуховодам систем вентиляции и кондиционирования воздуха.

Технические характеристики

Размеры и масса

Шумоглушитель	А, мм	Б, мм	В, мм	Г, мм	Д, мм	Е, мм	Ж, мм	И, мм	Масса, кг	Число пластин	Толщина пластин, мм
NK 30-15 (6/10)	300	150	320	170	340	190	9	614/1014	10/16	3	50
NK 40-20 (6/10)	400	200	420	220	440	240	9	614/1014	16/26	2	100
NK 50-25 (6/10)	500	250	520	270	540	290	9	614/1014	16,5/27	3	100
NK 50-30 (6/10)	500	300	520	320	540	340	9	614/1014	18/30	3	100
NK 60-30 (6/10)	600	300	620	320	640	340	9	614/1014	19/32	3	100
NK 60-35 (6/10)	600	350	620	370	640	390	9	614/1014	22/37	3	100
NK 70-40 (6/10)	700	400	720	420	740	440	9	614/1014	29/48	4	100
NK 80-50 (6/10)	800	500	820	520	840	540	9	614/1014	35/58	4	100
NK 90-50 (6/10)	900	500	930	530	960	560	11	616/1016	38/64	5	100
NK 100-50 (6/10)	1000	500	1030	530	1060	560	11	616/1016	42/70	5	100

Шумоподавление по октавным полосам частот

Шумоглушитель	63	125	250	500	1000	2000	4000	8000
NK 30-15 (6/10)	1,2/2	2,4/4	4,3/7	9,1/16	17,6/28	20,5/36	20,7/35	16,5/27
NK 40-20 (6/10)	15/24,2	11,3/19,8	9,8/16,6	14,6/25,1	19,7/32,8	27,8/45,5	23/39,7	20,7/32,8
NK 50-25 (6/10)	14,3/22,7	11,3/19,2	11,5/18,8	17,6/28,4	23,1/39,9	28,9/47,3	31,1/51,8	27,9/49
NK 50-30 (6/10)	15,1/25,6	12,7/20,1	13/21,7	18,8/33	24,7/41,8	32,4/52,2	30,9/53,3	33,5/54,9
NK 60-30 (6/10)	12,3/21,2	9,7/17	10,7/17,3	17/28,8	23,6/37,4	27,5/48,3	26,2/44,4	21,8/35,7
NK 60-35 (6/10)	9,9/16,7	8,8/14,6	8,2/14,3	14,9/24,5	21,8/37,6	28,5/49,1	26,2/41,6	26/42
NK 70-40 (6/10)	12,4/20,6	9,6/16,6	12,1/19,2	18,6/31,5	26,6/42,9	30,6/51,9	33,8/54,5	28,2/49,4
NK 80-50 (6/10)	11,1/19,4	8,9/14,4	10,4/17,6	14,4/22,8	24,8/40,7	32,1/51,8	30/50,8	23,7/39,5
NK 90-50 (6/10)	12,1/20,5	9,6/15,8	11,7/20,1	17,6/29,4	27/46,5	34,1/54,1	31,5/55,3	26,4/44,8
NK 100-50 (6/10)	11,5/18,8	8,6/14,6	10,7/17,3	13,3/23,4	25,5/41,2	31,2/52	29,6/51,1	25,4/40,3
