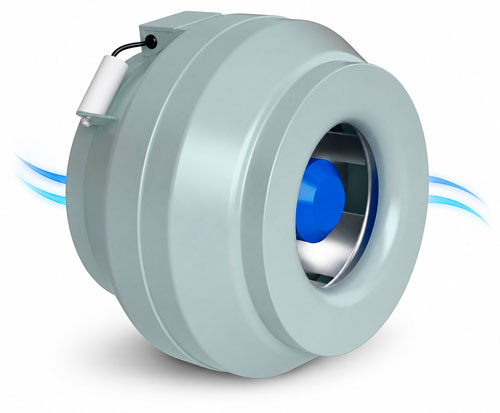

Радиальные вентиляторы KVR

Радиальные вентиляторы KVR
  • Шесть типоразмеров с присоединительным диаметром от 100 до 315 мм.
  • Корпус из прочного лёгкого пластика, не подверженного коррозии.
  • Рабочее колесо из оцинкованной стали с назад загнутыми лопатками.
  • Асинхронный однофазный электродвигатель с внешним ротором и степенью защиты IP44.
  • Встроенные термоконтакты с автоматическим перезапуском защищают двигатель от перегрева.
  • Рабочий диапазон температуры перемещаемого воздуха от −40 до +50 °C; для KVR 315/1 — до +40 °C.

Радиальные вентиляторы KVR предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха с круглыми каналами.

Вентиляторы устанавливаются в любом положении непосредственно в сеть воздуховодов. Для предотвращения передачи вибраций рекомендуется устанавливать быстроразъёмные хомуты до и после вентилятора.

Технические характеристики

Основные параметры

Параметр KVR 100/1 KVR 125/1 KVR 160/1 KVR 200/1 KVR 250/1 KVR 315/1
Напряжение, В 220 220 220 220 220 220
Фазность 1 1 1 1 1 1
Номинальная мощность, Вт 60 71 105 157 230 295
Ток, А 0,27 0,33 0,48 0,72 1,05 1,34
Частота вращения, об/мин 2450 2450 2550 2600 2500 2500
Максимальный расход воздуха, м³/ч 260 365 700 930 1140 1700
Максимальное полное давление, Па 290 290 430 520 595 720
Диапазон температур воздуха, °C −40…+50 −40…+50 −40…+50 −40…+50 −40…+50 −40…+40
Масса, кг 2,6 2,65 4,0 4,6 5,0 6,6
Степень защиты двигателя IP44 IP44 IP44 IP44 IP44 IP44

Размеры

Параметр KVR 100/1 KVR 125/1 KVR 160/1 KVR 200/1 KVR 250/1 KVR 315/1
А, мм 215 220 230 250 250 285
Б, мм 251 251 340 340 340 405
В, мм 99 124 159 199 249 314

Кронштейны KKV

Обозначение А, мм Б, мм В, мм Масса, кг
KKV 100 432 164 30 0,6
KKV 125 432 164 30 0,6
KKV 160 520 209 30 0,8
KKV 200 520 209 30 0,8
KKV 250 520 209 30 1,2
KKV 315 586 242 30 1,4

Хомуты HTK

Обозначение А, мм Б, мм В, мм Масса, кг
HTK 100 100 148 118 0,2
HTK 125 125 174 145 0,25
HTK 160 160 212 178 0,35
HTK 200 200 253 218 0,39
HTK 250 250 304 268 0,46
HTK 315 315 370 333 0,55

Шумовые характеристики

Типоразмер Режим L, дБ(А) 63 125 250 500 1000 2000 4000 8000
KVR 100/1 Шум на нагнетании 67 50,0 54,0 61,0 62,0 62,0 56,0 50,0 35,0
KVR 100/1 Шум через корпус 47 28,0 32,0 36,0 36,0 42,0 40,0 41,0 34,0
KVR 125/1 Шум на нагнетании 68 48,0 53,0 59,0 64,0 62,0 60,0 53,0 37,0
KVR 125/1 Шум через корпус 47 30,0 33,0 36,0 36,0 41,0 40,0 42,0 35,0
KVR 160/1 Шум на нагнетании 70 44,0 53,0 62,0 66,0 66,0 57,0 58,0 42,0
KVR 160/1 Шум через корпус 54 32,0 35,5 39,5 43,5 49,5 46,5 47,5 34,5
KVR 200/1 Шум на нагнетании 69 48,0 57,0 62,0 65,0 61,0 57,0 55,0 47,0
KVR 200/1 Шум через корпус 53 39,0 40,2 39,2 41,2 47,2 46,2 46,2 38,2
KVR 250/1 Шум на нагнетании 70 48,0 56,0 61,0 65,0 64,0 63,0 60,0 53,0
KVR 250/1 Шум через корпус 53 33,0 36,0 40,0 43,0 48,0 47,0 46,0 38,0
KVR 315/1 Шум на нагнетании 70 46,0 54,0 58,0 63,0 63,0 67,0 59,0 57,0
KVR 315/1 Шум через корпус 55 36,0 38,0 40,0 46,0 49,0 50,0 46,0 38,0

Рабочие характеристики
