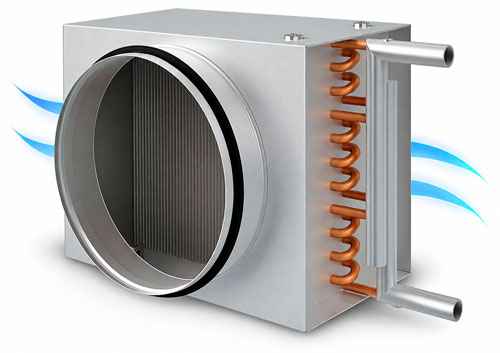

Водяные нагреватели KWH
- Четыре типоразмера в двухрядном исполнении.
- Корпус изготовлен из оцинкованного стального листа.
- Теплообменная поверхность выполнена из алюминиевых пластин и медных трубок диаметром 9,52 мм.
- Максимальное рабочее давление теплоносителя — 1,5 МПа, температура — 170 °C.
- В качестве теплоносителя применяется вода или незамерзающие смеси.
- Трубные коллекторы имеют резьбовые патрубки для подключения теплоносителя.
Водяные нагреватели KWH предназначены для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха с круглыми каналами.
Нагреватели устанавливаются в положении, позволяющем выполнить обезвоздушивание теплообменника. Для предотвращения загрязнения перед нагревателем устанавливают воздушный фильтр.
Технические характеристики
| Нагреватель | А, мм | Б, мм | В±2, мм | Г, мм | Д, мм | Е, мм | Масса, кг | Заправочный объём, л |
|---|---|---|---|---|---|---|---|---|
| KWH 160/2 | 203 | 270 | 163 | 105 | 160 | 375 | 3,2 | 0,4 |
| KWH 200/2 | 226 | 295 | 186 | 105 | 200 | 400 | 3,8 | 0,45 |
| KWH 250/2 | 276 | 345 | 236 | 105 | 250 | 450 | 4,6 | 0,62 |
| KWH 315/2 | 353 | 420 | 313 | 105 | 315 | 525 | 6,2 | 0,95 |
Теплотехнические характеристики
| Нагреватель | Расход воздуха, м³/ч | Расход воды, м³/ч | Гидравлическое сопротивление, кПа | Теплопроизводительность, кВт | Температура воздуха на выходе, °C |
|---|---|---|---|---|---|
| KWH 160/2 | 150 | 0,08 | 0,24 | 2,3 | 18 |
| KWH 160/2 | 260 | 0,14 | 0,68 | 4,0 | 18 |
| KWH 200/2 | 200 | 0,11 | 0,56 | 3,1 | 18 |
| KWH 200/2 | 400 | 0,22 | 1,78 | 6,2 | 18 |
| KWH 250/2 | 350 | 0,20 | 2,00 | 5,4 | 18 |
| KWH 250/2 | 620 | 0,35 | 5,23 | 9,7 | 18 |
| KWH 315/2 | 600 | 0,33 | 2,51 | 9,3 | 18 |
| KWH 315/2 | 1000 | 0,56 | 6,27 | 15,6 | 18 |
Температура наружного воздуха Тн = −28 °C. Температурный перепад воды +90/70 °C.
