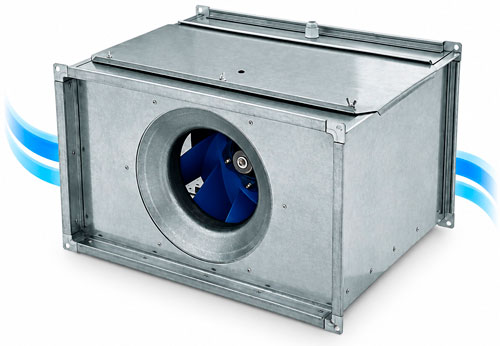

Вентиляторы VRN

Девять типоразмеров с несколькими модификациями.
Корпус изготовлен из оцинкованного стального листа и оснащён съёмной сервисной крышкой.
Стальное рабочее колесо собственного производства имеет назад загнутые лопатки.
Применяются трёхфазные асинхронные электродвигатели с короткозамкнутым ротором и степенью защиты IP54.
Электродвигатель расположен в потоке перемещаемого воздуха.
Для защиты электродвигателя требуется дополнительная токовая защита.

Радиальные вентиляторы VRN предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха с прямоугольными каналами.

Вентиляторы устанавливаются в любом положении непосредственно в сеть воздуховодов. Для снижения передачи вибрации до и после вентилятора устанавливают гибкие вставки.

Технические характеристики

Основные технические характеристики

Обозначение	Макс. расход воздуха, м³/ч	Макс. статическое давление, Па	Макс. скорость вращения, об/мин	Напряжение питания, В	Мощность двигателя, кВт	Макс. рабочий ток, А
VRN 40-20/18.2D	680	320	2710	3~380 / 3~220*	0,25	0,71 / 1,24*
VRN 50-25/20.2D	1150	410	2710	3~380 / 3~220*	0,25	0,71 / 1,24*
VRN 50-25/22.2D	1600	530	2740	3~380 / 3~220*	0,55	1,30 / 2,30*
VRN 50-30/22.2D	1680	540	2740	3~380 / 3~220*	0,55	1,30 / 2,30*
VRN 50-30/25.2D	2300	630	2730	3~380 / 3~220*	0,75	1,83 / 3,20*
VRN 60-30/25.2D	2350	640	2730	3~380 / 3~220*	0,75	1,83 / 3,20*
VRN 60-30/28.2D	3400	780	2770	3~380 / 3~220*	1,10	2,50 / 4,3*
VRN 60-35/28.2D	3400	800	2770	3~380 / 3~220*	1,10	2,50 / 4,3*
VRN 60-35/31.2D	4700	1060	2800	3~380 / 3~220*	1,50	3,32 / 5,78*
VRN 70-40/31.2DM	4800	1060	2800	3~380 / 3~220*	1,50	3,32 / 5,78*
VRN 70-40/31.2D**	4800 (5700)**	1060 (1500)**	2840 (3300)**	3~380	2,20	4,6
VRN 70-40/35.2D	6800	1350	2840	3~380	3,00	6,0
VRN 80-50/35.2D	7400	1350	2840	3~380	3,00	6,0
VRN 80-50/40.4D**	4600 (8400)**	450 (1400)**	1420 (2490)**	3~380	3,00	4,6
VRN 90-50/35.2D	7500	1350	2840	3~380	3,00	6,0
VRN 90-50/40.2D	9800	1680	2880	3~380	5,50	10,7
VRN 90-50/40.4D**	4600 (8300)**	450 (1400)**	1420 (2510)**	3~380	3,00	6,4
VRN 100-50/40.2D	9800	1680	2880	3~380	5,50	10,7
VRN 100-50/45.4D**	7500 (11500)**	500 (1400)**	1430 (2230)**	3~380	4,00	8,4

Размеры и масса

Типоразмер	Обозначение	A	Б	В	Г	Д	Е	Ж	И	М	Масса, кг
40-20	VRN 40-20/18.2D	400	200	420	220	440	240	243	358	9	15
50-25	VRN 50-25/20.2D	500	250	520	270	540	290	293	416	9	18
50-25	VRN 50-25/22.2D	500	250	520	270	540	290	293	416	9	20
50-30	VRN 50-30/22.2D	500	300	520	320	540	340	343	458	9	26
50-30	VRN 50-30/25.2D	500	300	520	320	540	340	343	458	9	28
60-30	VRN 60-30/25.2D	600	300	620	320	640	340	343	498	9	31
60-30	VRN 60-30/28.2D	600	300	620	320	640	340	343	498	9	37
60-35	VRN 60-35/28.2D	600	350	620	370	640	390	393	498	9	39
60-35	VRN 60-35/31.2D	600	350	620	370	640	390	393	498	9	40
70-40	VRN 70-40/31.2DM	700	400	720	420	740	440	443	600	9	47
70-40	VRN 70-40/31.2D	700	400	720	420	740	440	443	600	9	51
70-40	VRN 70-40/35.2D	700	400	720	420	740	440	443	600	9	53
80-50	VRN 80-50/35.2D	800	500	820	520	840	540	543	635	9	61
80-50	VRN 80-50/40.4D	800	500	820	520	840	540	543	635	9	70
90-50	VRN 90-50/35.2D	900	500	930	530	960	560	553	650	11	66
90-50	VRN 90-50/40.2D	900	500	930	530	960	560	553	650	11	75
90-50	VRN 90-50/40.4D	900	500	930	530	960	560	553	650	11	78
100-50	VRN 100-50/40.2D	1000	500	1030	530	1060	560	553	670	11	86
100-50	VRN 100-50/45.4D	1000	500	1030	530	1060	560	553	670	11	87

* Питание и токи двигателя при подключении через рекомендуемый регулятор скорости. ** Две указанные характеристики соответствуют работе с частотным регулятором скорости.
