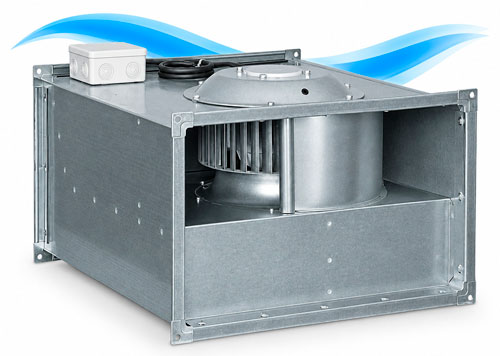

Вентиляторы VR

Девять типоразмеров с однофазными и трёхфазными модификациями.
Корпус изготовлен из оцинкованного стального листа толщиной 1 или 1,5 мм.
Рабочие колёса с вперёд загнутыми лопатками расположены в спиральном кожухе.
Асинхронные электродвигатели с внешним ротором имеют степень защиты IP54.
Встроенные термоконтакты позволяют подключить внешнее защитное устройство.
Рабочие колёса статически и динамически сбалансированы.

Радиальные вентиляторы VR предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха с прямоугольными каналами.

Вентиляторы устанавливаются в любом положении непосредственно в сеть воздуховодов. В помещениях с высоким влагосодержанием клеммная коробка должна располагаться сверху.

Технические характеристики

Основные технические характеристики

Обозначение	Макс. расход воздуха, м³/ч	Макс. статическое давление, Па	Макс. скорость вращения, об/мин	Напряжение питания, В	Мощность двигателя, кВт	Макс. рабочий ток, А
VR 40-20/20.4E	1172	214	1410	1~220	0,33	1,80
VR 40-20/20.4D	1180	230	1390	3~380 / 3~220*	0,33	0,63 / 1,09*
VR 50-25/22.6D	1331	141	952	3~380 / 3~220*	0,30	0,80 / 1,39*
VR 50-25/22.4E	1596	279	1418	1~220	0,51	2,30
VR 50-25/22.4D	1781	292	1428	3~380 / 3~220*	0,51	1,10 / 1,91*
VR 50-30/25.6D	1811	179	930	3~380 / 3~220*	0,36	0,92 / 1,60*
VR 50-30/25.4E	2302	376	1390	1~220	1,00	4,60
VR 50-30/25.4D	2570	391	1461	3~380 / 3~220*	0,94	2,20 / 3,80*
VR 60-30/28.6D	2330	226	955	3~380 / 3~220*	0,58	1,58 / 2,74*
VR 60-30/28.4E	2515	475	1370	1~220	1,25	5,60
VR 60-30/28.4D	3562	495	1415	3~380 / 3~220*	1,70	3,20 / 5,54*
VR 60-35/31.6D	3569	289	930	3~380 / 3~220*	0,80	1,50 / 2,60*
VR 60-35/31.4D	4510	632	1415	3~380	2,20	4,00
VR 70-40/35.8D	3672	273	870	3~380 / 3~220*	0,65	1,40 / 2,30*
VR 70-40/35.6D	4040	380	925	3~380 / 3~220*	0,95	1,90 / 3,30*
VR 70-40/35.4D	5470	760	1422	3~380	3,50	5,90
VR 80-50/40.8D	5330	294	701	3~380 / 3~220*	1,70	3,70 / 6,41*
VR 80-50/40.6D	7360	501	945	3~380	2,80	5,00
VR 80-50/40.4D	6250	967	1415	3~380	4,70	7,60
VR 90-50/45.8D	6600	368	690	3~380	2,00	4,10
VR 90-50/45.6D	8033	633	930	3~380	3,70	6,50
VR 90-50/45.4D	6558	1544	1265	3~380	4,92	8,30
VR 100-50/63.4D	14000	1100	1320	3~380	4,10	6,80

Размеры и масса

Типоразмер	Обозначение	A	Б	В	Г	Д	Е	Ж	И	М	Масса, кг
40-20	VR 40-20/20.4E	400	200	420	220	440	240	281	500	9	16
40-20	VR 40-20/20.4D	400	200	420	220	440	240	281	500	9	15
50-25	VR 50-25/22.6D	500	250	520	270	540	290	331	530	9	18
50-25	VR 50-25/22.4E	500	250	520	270	540	290	331	530	9	19
50-25	VR 50-25/22.4D	500	250	520	270	540	290	331	530	9	19
50-30	VR 50-30/25.6D	500	300	520	320	540	340	381	565	9	22
50-30	VR 50-30/25.4E	500	300	520	320	540	340	381	565	9	25
50-30	VR 50-30/25.4D	500	300	520	320	540	340	381	565	9	24
60-30	VR 60-30/28.6D	600	300	620	320	640	340	381	642	9	30
60-30	VR 60-30/28.4E	600	300	620	320	640	340	381	642	9	33
60-30	VR 60-30/28.4D	600	300	620	320	640	340	381	642	9	38
60-35	VR 60-35/31.6D	600	350	620	370	640	390	431	720	9	40
60-35	VR 60-35/31.4D	600	350	620	370	640	390	431	720	9	46
70-40	VR 70-40/35.8D	700	400	720	420	740	440	481	780	9	51
70-40	VR 70-40/35.6D	700	400	720	420	740	440	481	780	9	50
70-40	VR 70-40/35.4D	700	400	720	420	740	440	481	780	9	64
80-50	VR 80-50/40.8D	800	500	820	520	840	540	581	885	9	64
80-50	VR 80-50/40.6D	800	500	820	520	840	540	581	885	9	78
80-50	VR 80-50/40.4D	800	500	820	520	840	540	581	885	9	84
90-50	VR 90-50/45.8D	900	500	930	530	960	560	591	985	11	90
90-50	VR 90-50/45.6D	900	500	930	530	960	560	591	985	11	96
90-50	VR 90-50/45.4D	900	500	930	530	960	560	591	985	11	96
100-50	VR 100-50/63.4D	1000	500	1030	530	1060	560	686	1210	11	145

* Питание и токи двигателя при подключении через рекомендуемый регулятор скорости.
