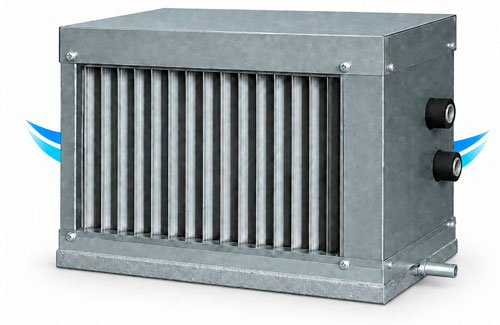

Водяные охладители RW
- Девять типоразмеров с трёхрядным теплообменником.
- Корпус изготовлен из оцинкованного стального листа.
- Теплообменная поверхность выполнена из алюминиевых пластин и медных трубок диаметром 9,52 мм.
- Максимальное рабочее давление хладоносителя — 1,5 МПа.
- В стандартную комплектацию входят пластиковый каплеуловитель и поддон для сбора и слива конденсата.
- Доступно правое или левое исполнение по стороне подвода хладоносителя.
Водяные охладители RW предназначены для охлаждения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха с прямоугольными каналами.
Технические характеристики
Размеры и масса
| Охладитель | А, мм | Б, мм | В, мм | Г, мм | Д, мм | Масса, кг |
|---|---|---|---|---|---|---|
| RW 40-20 | 520 | 340 | 420 | 220 | 572 | 16 |
| RW 50-25 | 620 | 390 | 520 | 270 | 672 | 19 |
| RW 50-30 | 620 | 440 | 520 | 320 | 672 | 21 |
| RW 60-30 | 720 | 440 | 620 | 320 | 772 | 23 |
| RW 60-35 | 720 | 490 | 620 | 370 | 772 | 25 |
| RW 70-40 | 820 | 540 | 720 | 420 | 872 | 28 |
| RW 80-50 | 920 | 640 | 820 | 520 | 972 | 38 |
| RW 90-50 | 1035 | 655 | 930 | 530 | 1084 | 42 |
| RW 100-50 | 1135 | 655 | 1030 | 530 | 1184 | 45 |
Холодопроизводительность
| Охладитель | Расход воздуха, м³/ч | Расход воды, м³/ч | Гидравлическое сопротивление, кПа | Холодопроизводительность, кВт | Заправочный объём, л |
|---|---|---|---|---|---|
| RW 40-20 | 1000 | 0,58 | 4,61 | 3,39 | 1,0 |
| RW 50-25 | 1600 | 1,05 | 12,24 | 6,14 | 1,4 |
| RW 50-30 | 1900 | 1,25 | 8,12 | 7,29 | 1,8 |
| RW 60-30 | 2300 | 1,62 | 14,59 | 9,45 | 2,0 |
| RW 60-35 | 2700 | 1,89 | 15,57 | 11,03 | 2,3 |
| RW 70-40 | 3600 | 2,64 | 26,27 | 15,38 | 3,0 |
| RW 80-50 | 5100 | 3,87 | 33,45 | 22,54 | 4,4 |
| RW 90-50 | 5700 | 4,44 | 46,74 | 25,87 | 4,8 |
| RW 100-50 | 6300 | 4,58 | 21,98 | 26,69 | 5,3 |
Температура наружного воздуха +30 °C, относительная влажность 45 %, температурный перепад воды +7/12 °C.
