Конструктивные и монтажные схемы КДФ-1
Схема конструкции клапанов КДФ-1
А - установочный размер клапана по ширине, мм
В - установочный размер клапана по высоте, мм
Х - вылет створки за корпус клапана
1 - корпус клапана; 2 - присоединительный фланец; 3 - створка; 4 - ось вращения створки; 5 - электропривод; 6 - тяги; 7 - отбортовка (рёбра жёсткости); 8 - провода для подключения

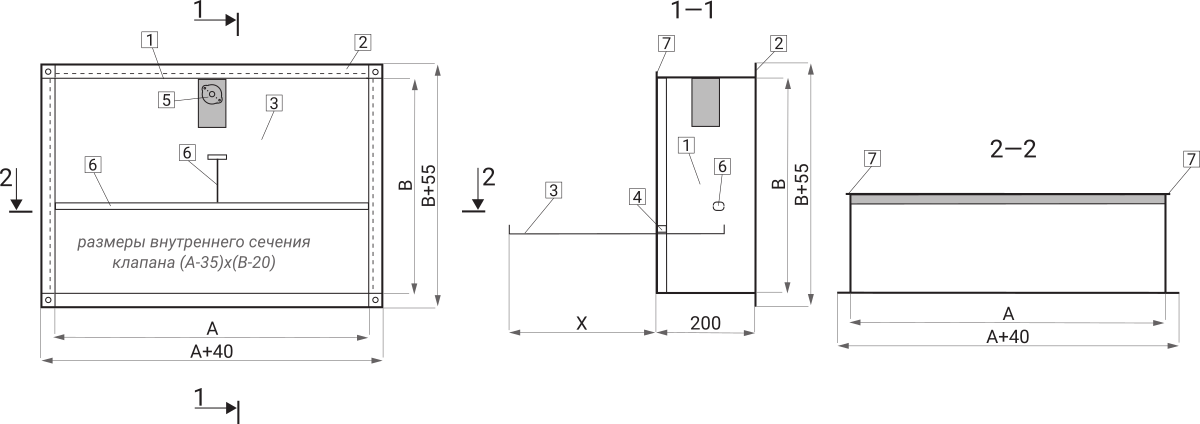

КДФ-1 с реверсивным приводом

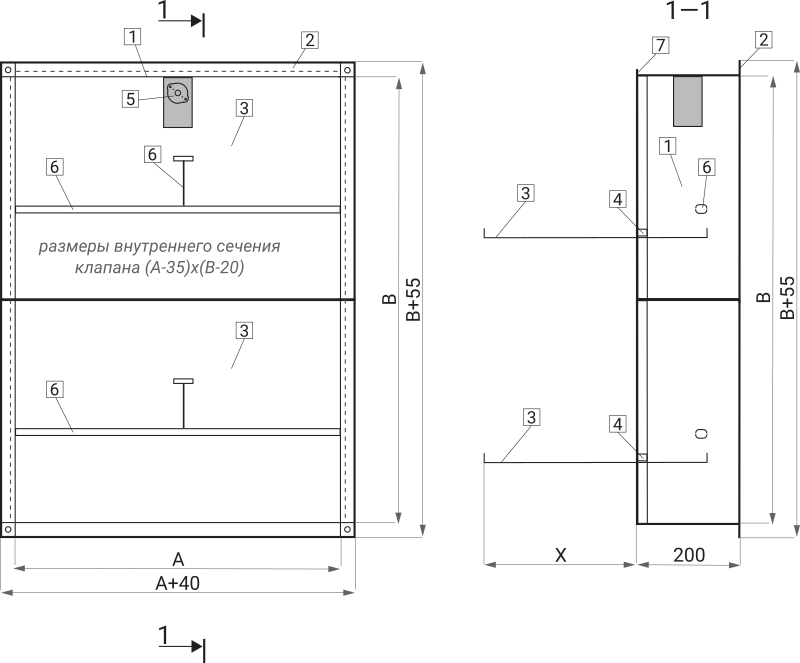

КДФ-1 с реверсивным приводом в кассетном исполнении

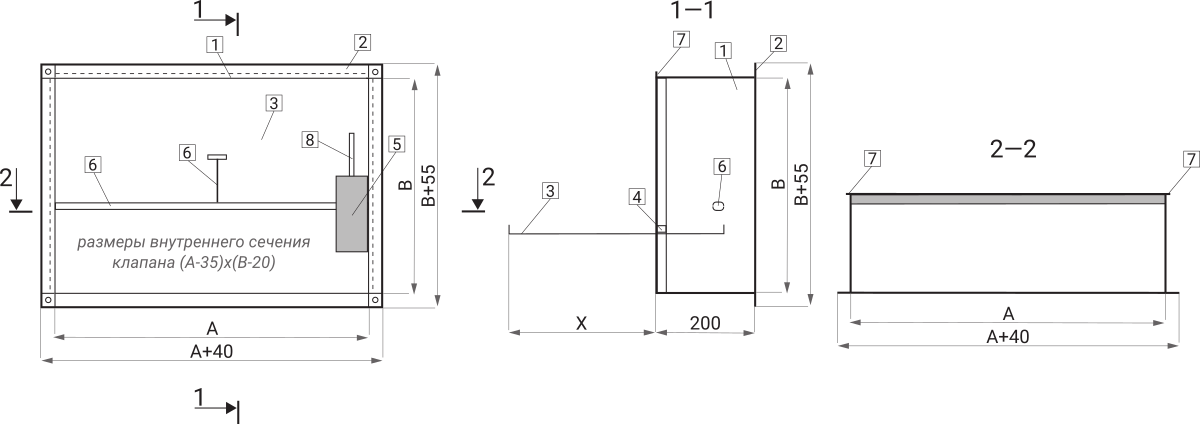

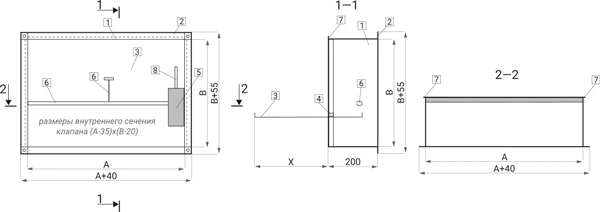

КДФ-1 с электромагнитным приводом

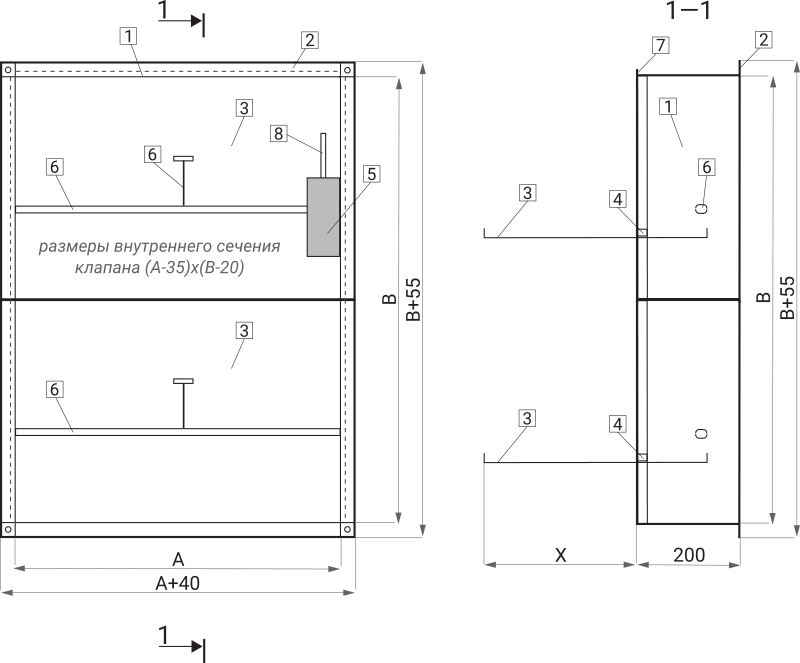

КДФ-1 с электромагнитным приводом в кассетном исполнении
Вылет створки за корпус клапана
В таблице приведены значения X — вылета створки за корпус клапана.
| Параметр | Сторона «В» (высота), мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | |
| Вылет створки X, мм | 155 | 205 | 230 | 230 | 280 | 380 | 240 | 240 | 240 | 290 | 340 | 390 | 230 | 260 | 290 |
По согласованию возможно изменение количества створок и их вылета.
Схемы монтажа клапанов
1 - клапан; 2 - присоединительный фланец; 3 - створка клапана; 4 - ось вращения створки; 5 - привод; 6 - тяги; 7 - строительная конструкция с нормируемым пределом огнестойкости
