Конструктивные и монтажные схемы КПФ-А
Конструкция
Клапан состоит из корпуса прямоугольного сечения, установленной в нём поворотной створки падающего типа и механизма привода, обеспечивающего срабатывание в автоматическом и дистанционном режимах управления.
Корпус является несущей конструкцией клапана и снабжён присоединительными фланцами. Канальное исполнение типа 1 имеет два присоединительных фланца, стеновое исполнение типа 2 — один присоединительный фланец.
Во внутренней полости корпуса в местах примыкания створки установлены нащельники с термоуплотнительным материалом. Створка закреплена на осях, установленных в подшипниках скольжения.
Вращающий момент передаётся на ось створки от механизма привода через систему тяг. В зависимости от исполнения привод может размещаться снаружи или внутри корпуса клапана.
Клапаны могут изготавливаться с одной или двумя створками. Для клапанов больших размеров конструкцией может предусматриваться установка второго электропривода.
Схема конструкции канальных КПФ-А

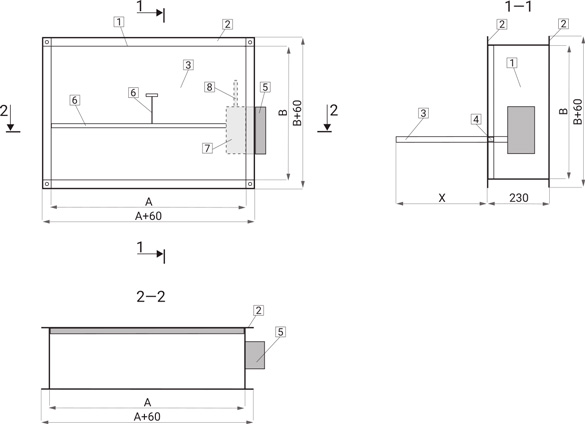

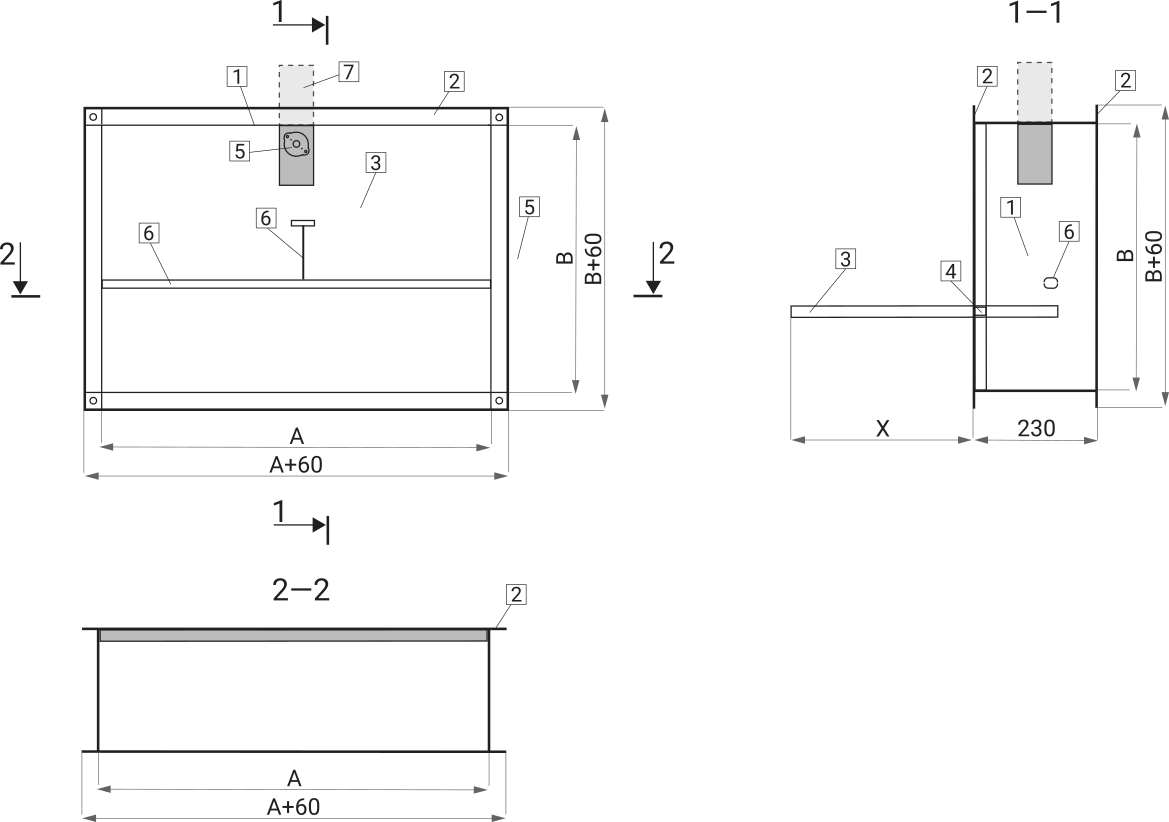

КПФ-А (тип 1) с электроприводом

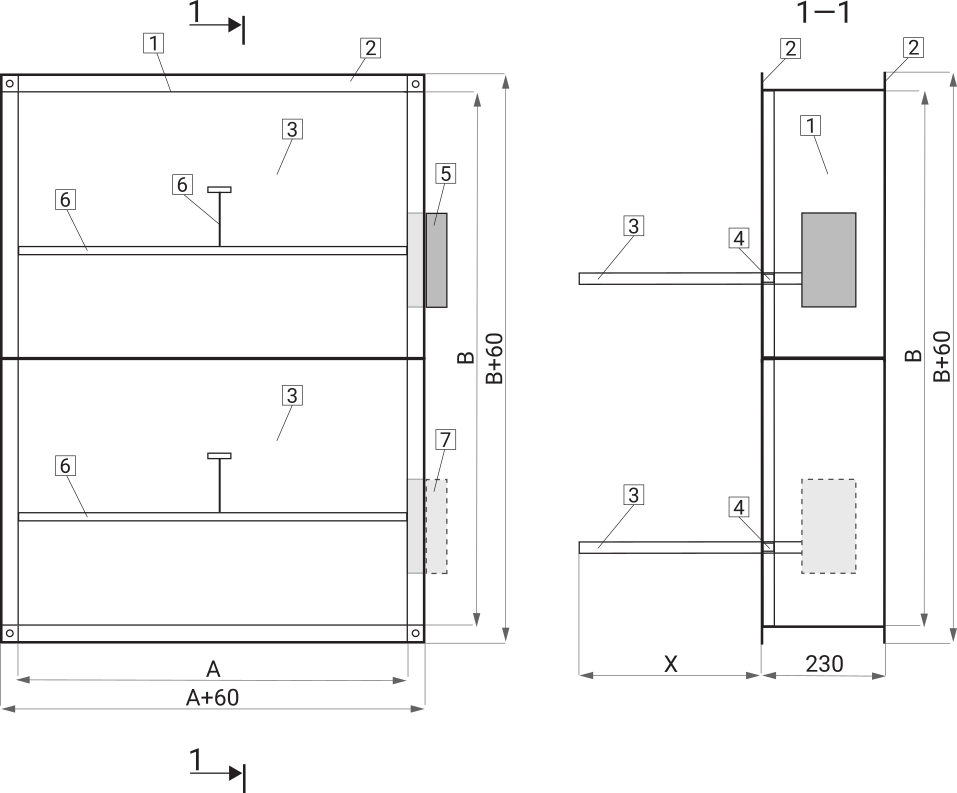

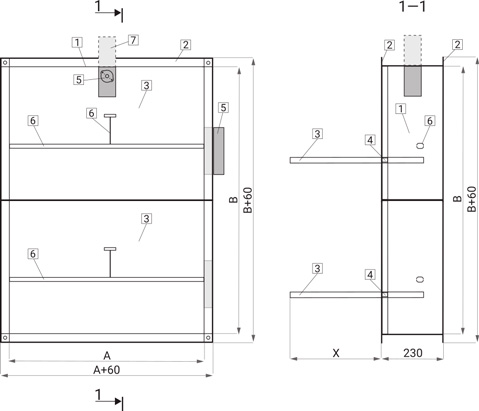

КПФ-А (тип 1) с электроприводом в кассетном исполнении

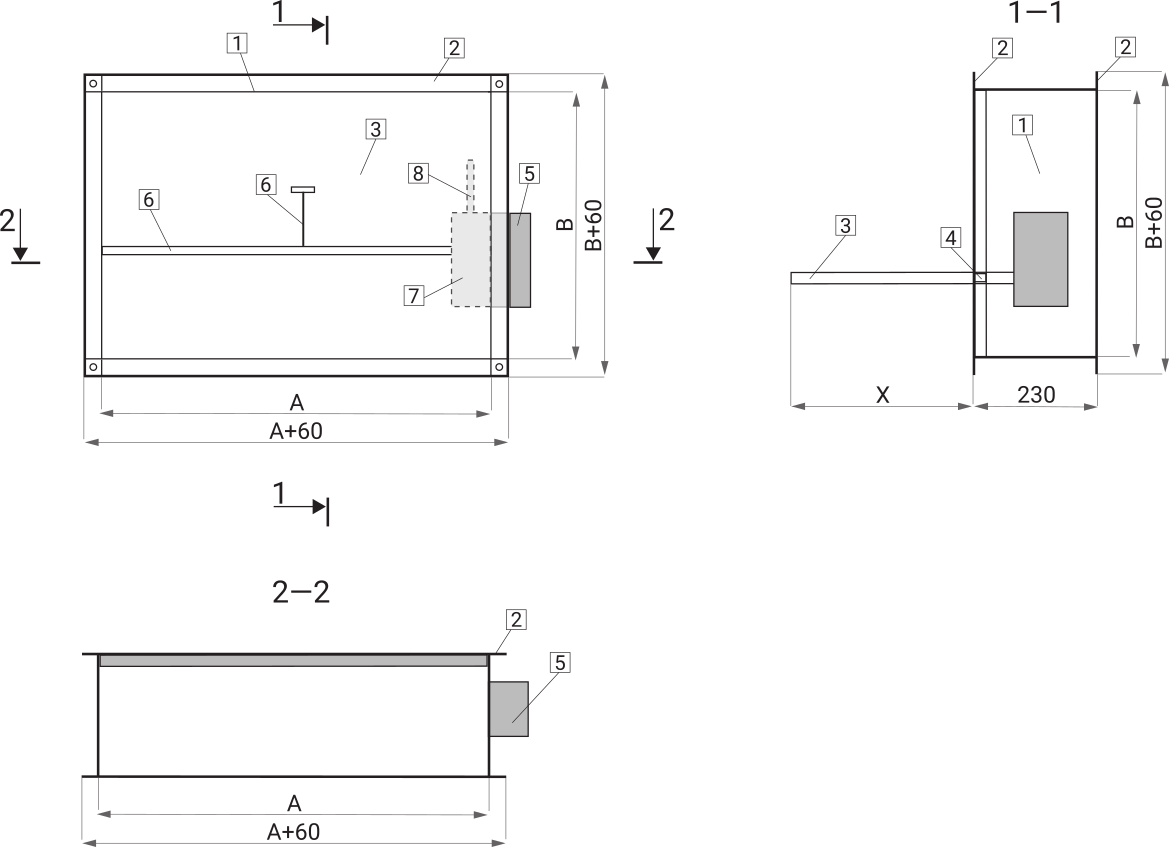

КПФ-А (тип 1) с электромагнитом

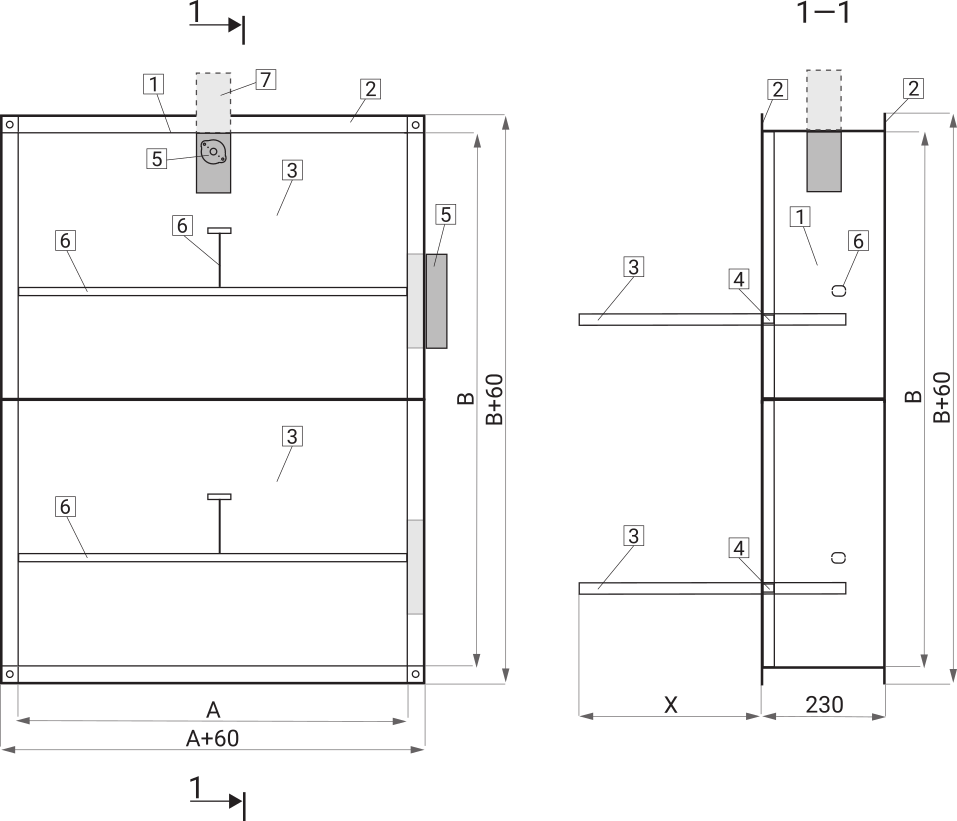

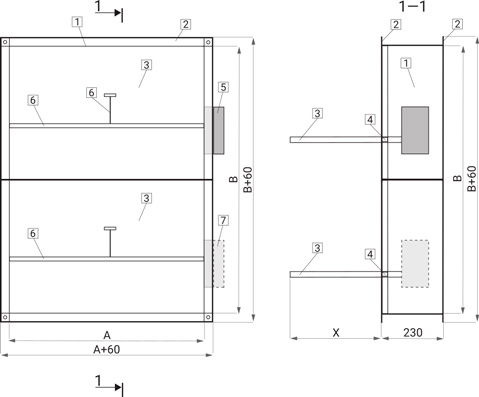

КПФ-А (тип 1) с электромагнитным приводом в кассетном исполнении
Вылет створки канального (тип 1) клапана КПФ-А
| Параметр | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| В, мм | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
| X, мм | 140 | 190 | 215 | 215 | 265 | 315 | 215 | 215 | 215 | 265 | 290 | 315 | 340 | 230 | 265 |
| Количество створок | одна | одна | одна | одна | одна | одна | две | две | две | две | две | две | две | две | две |
Схема конструкции стеновых КПФ-А

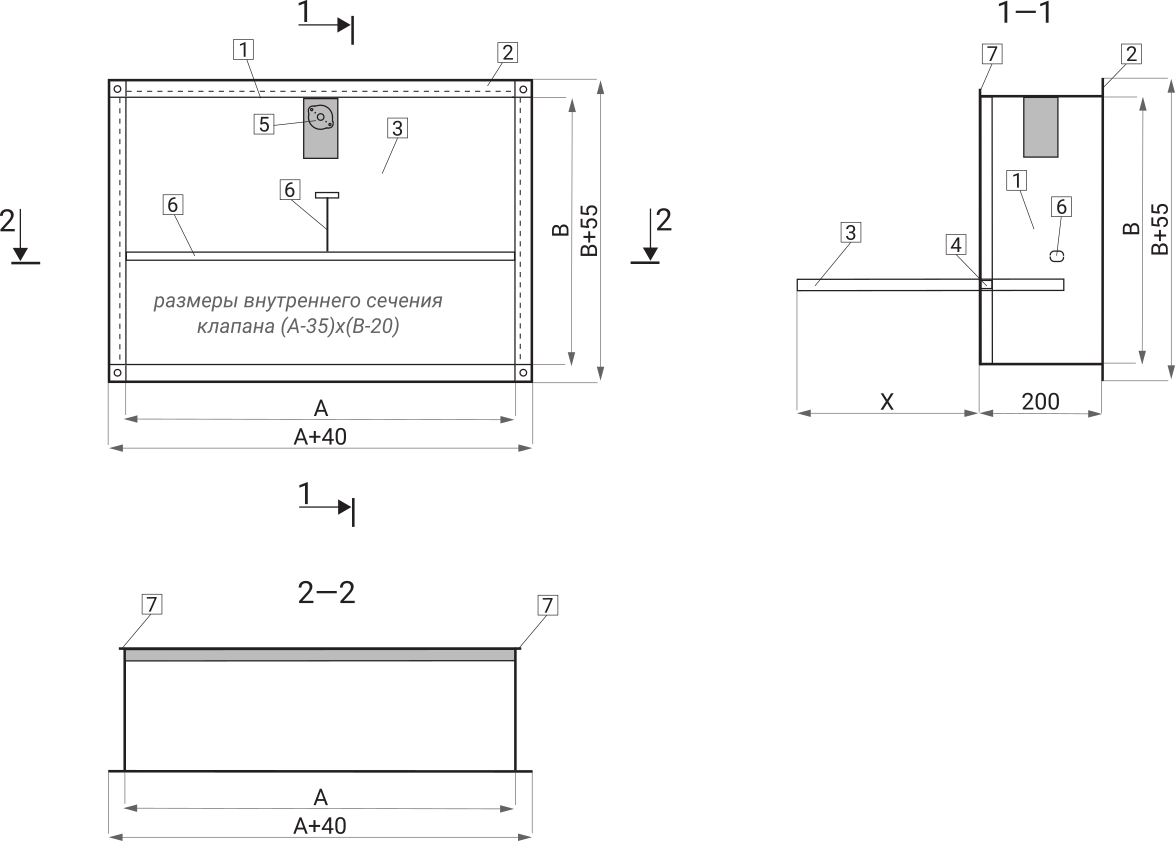

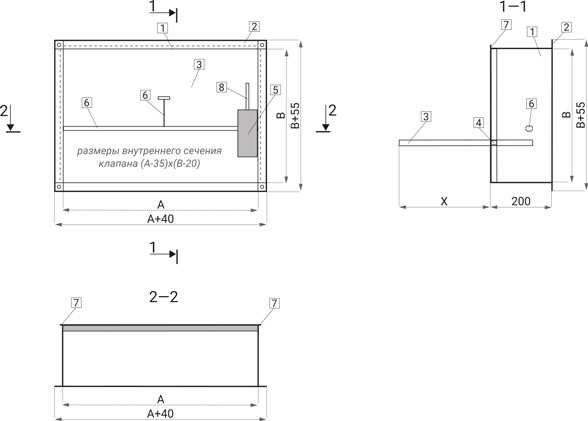

КПФ-А (тип 2) с электроприводом

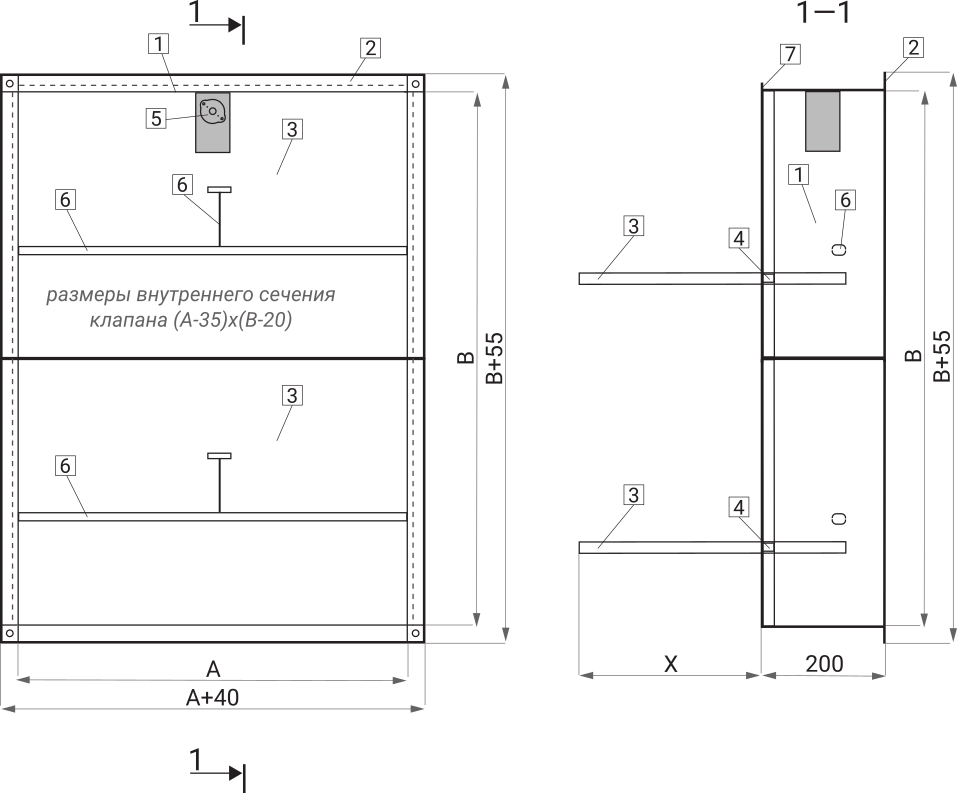

КПФ-А (тип 2) с электроприводом в кассетном исполнении

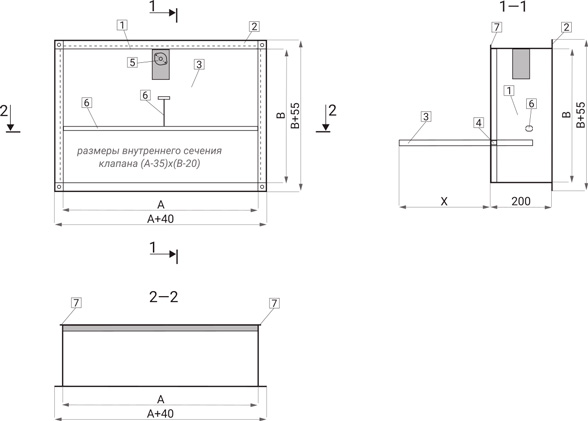

КПФ-А (тип 2) с электромагнитом

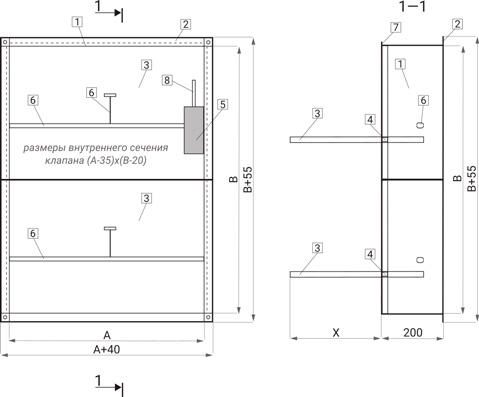

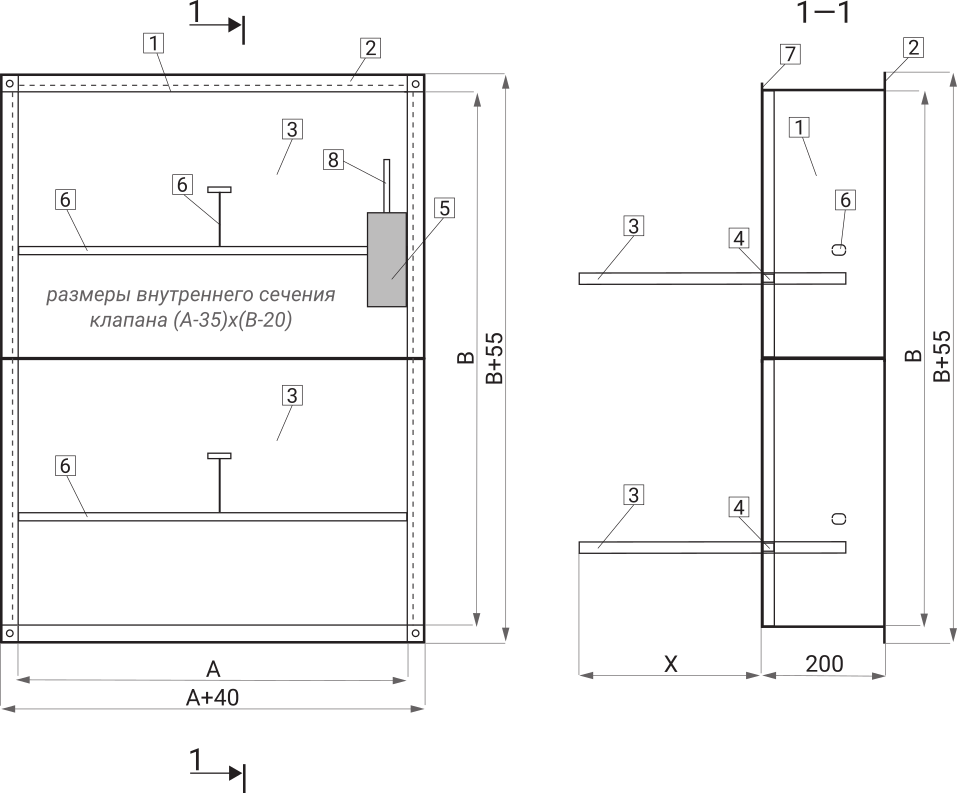

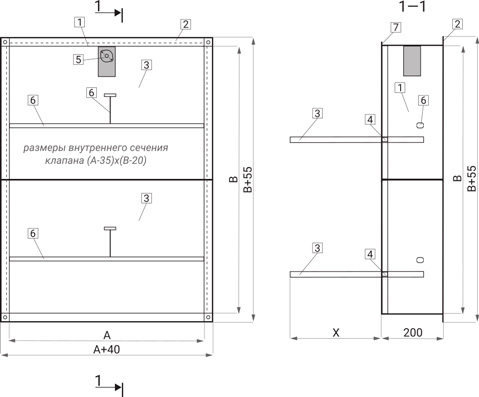

КПФ-А (тип 2) с электромагнитным приводом в кассетном исполнении
Вылет створки стенового (тип 2) клапана КПФ-А
| Параметр | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| В, мм | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 |
| X, мм | 155 | 205 | 230 | 230 | 280 | 380 | 240 | 240 | 240 | 290 | 340 | 390 | 230 | 260 | 290 |
| Количество створок | одна | одна | одна | одна | одна | одна | две | две | две | две | две | две | две | две | две |
По согласованию возможно изменение количества створок и их вылета.

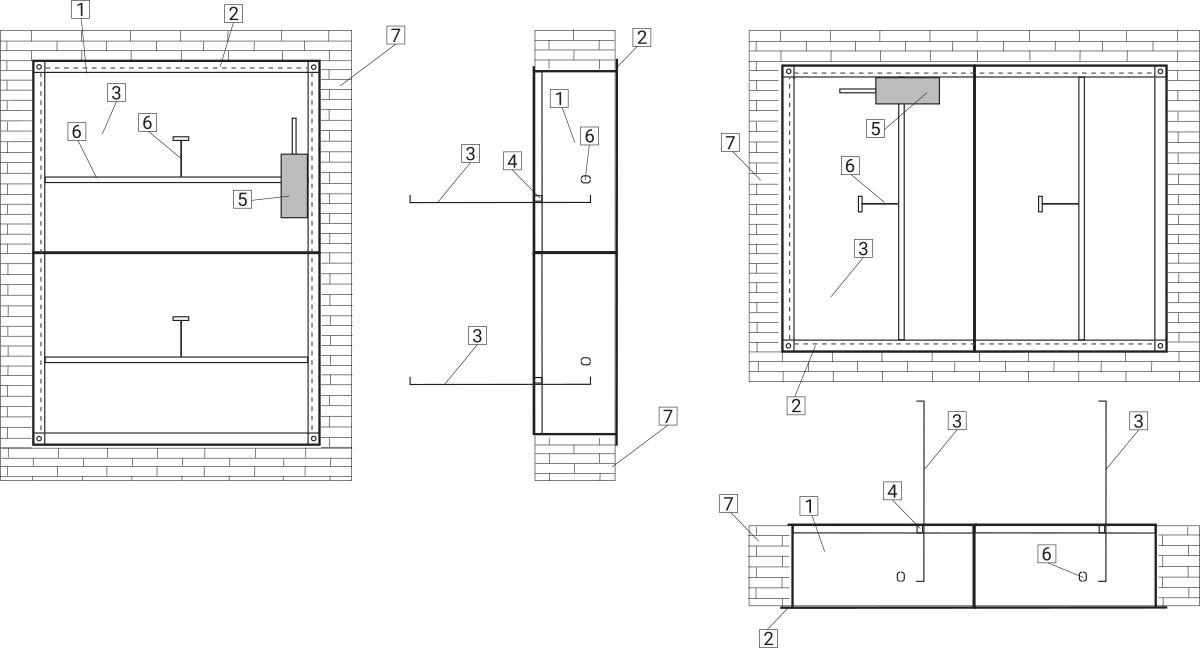

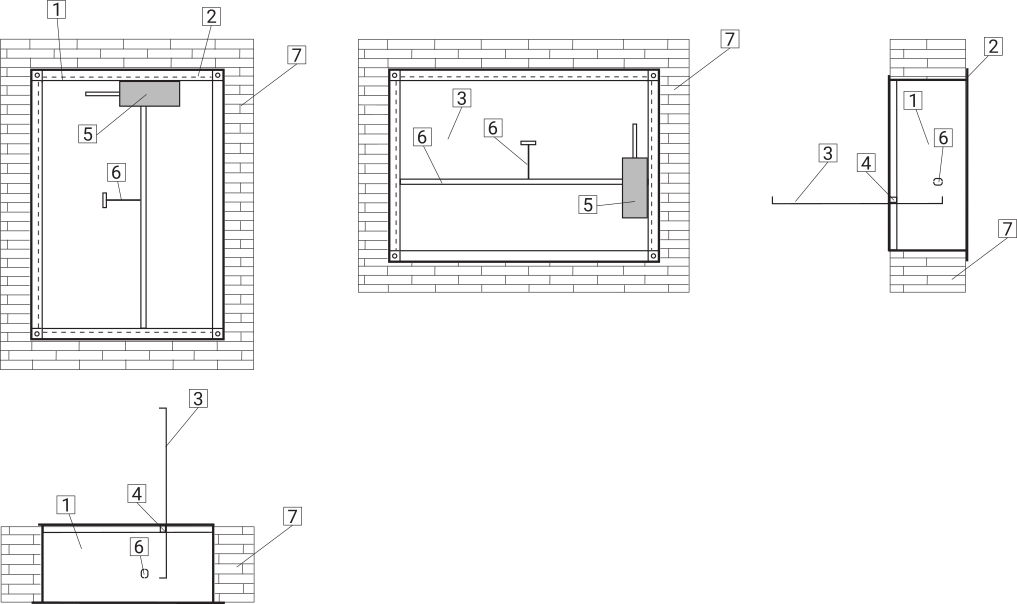

Схема монтажа канальных клапанов КПФ-А
1 - клапан; 2 - створка клапана; 3 - привод; 4 - цементно-песчаная заделка; 5 - строительная конструкция с нормируемым пределом огнестойкости; 6 - огнестойкий воздуховод; 7 - огнезащитное покрытие; 8 - ребро жёсткости либо фланцевое соединение

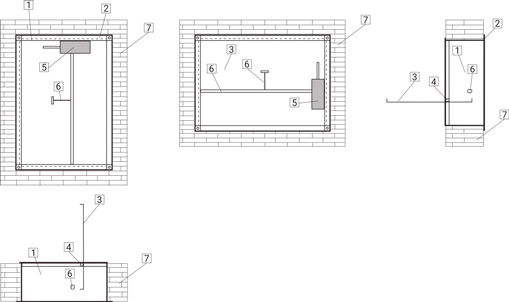

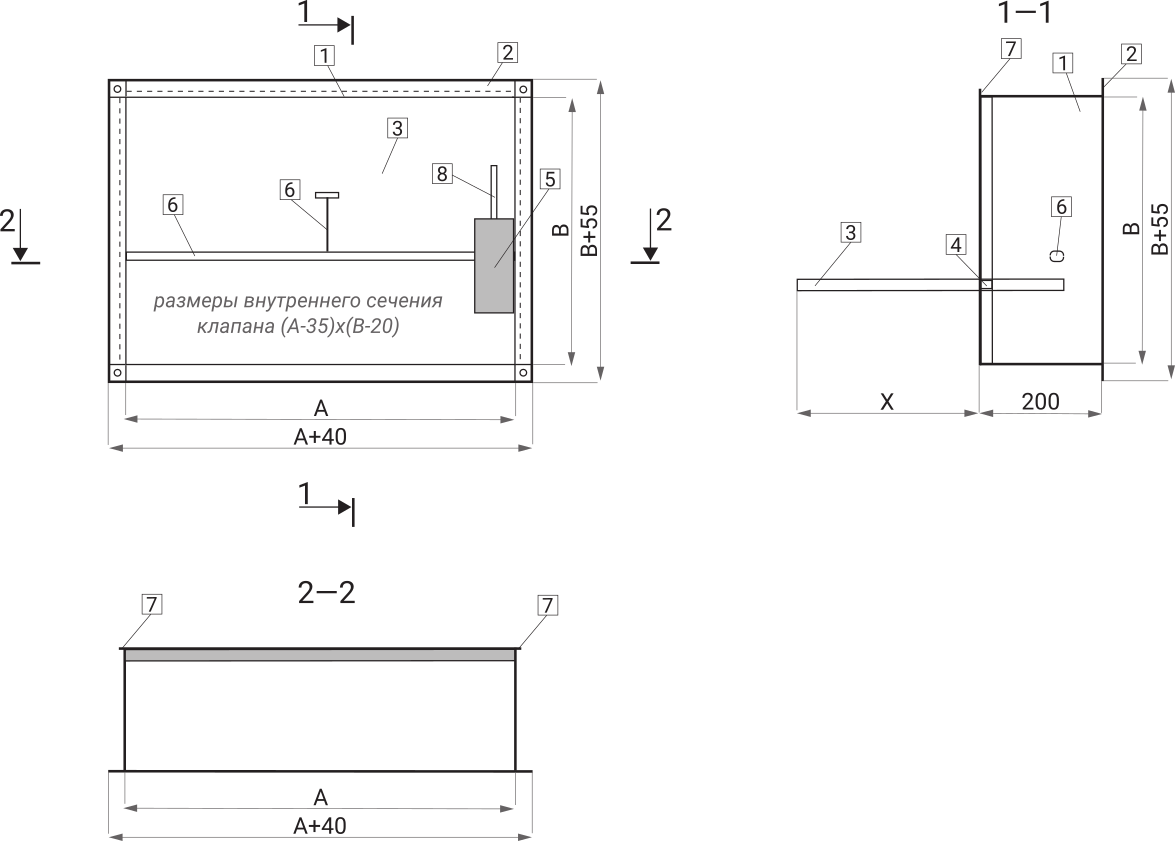

Схема монтажа стеновых клапанов КПФ-А
1 - клапан; 2 - присоединительный фланец; 3 - створка клапана; 4 - ось вращения створки; 5 - привод; 6 - тяги; 7 - строительная конструкция с нормируемым пределом огнестойкости
